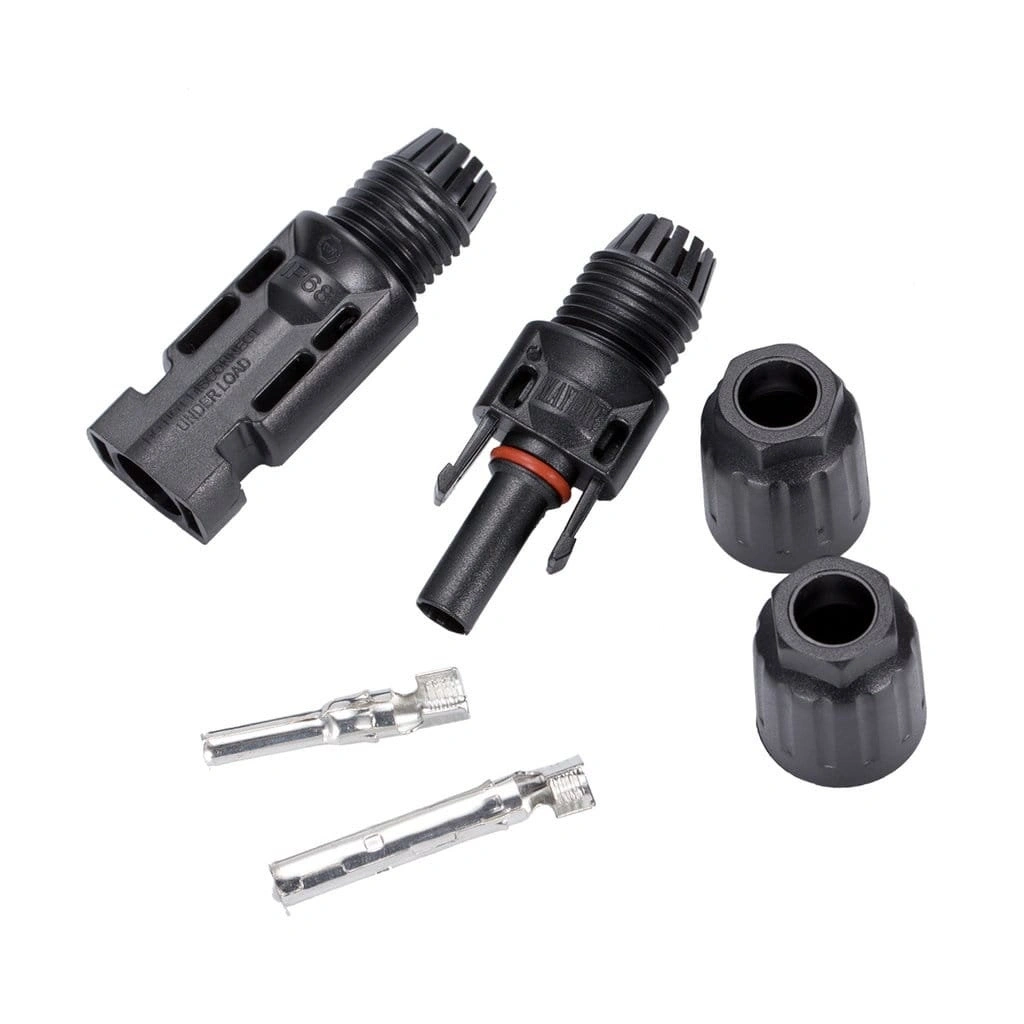

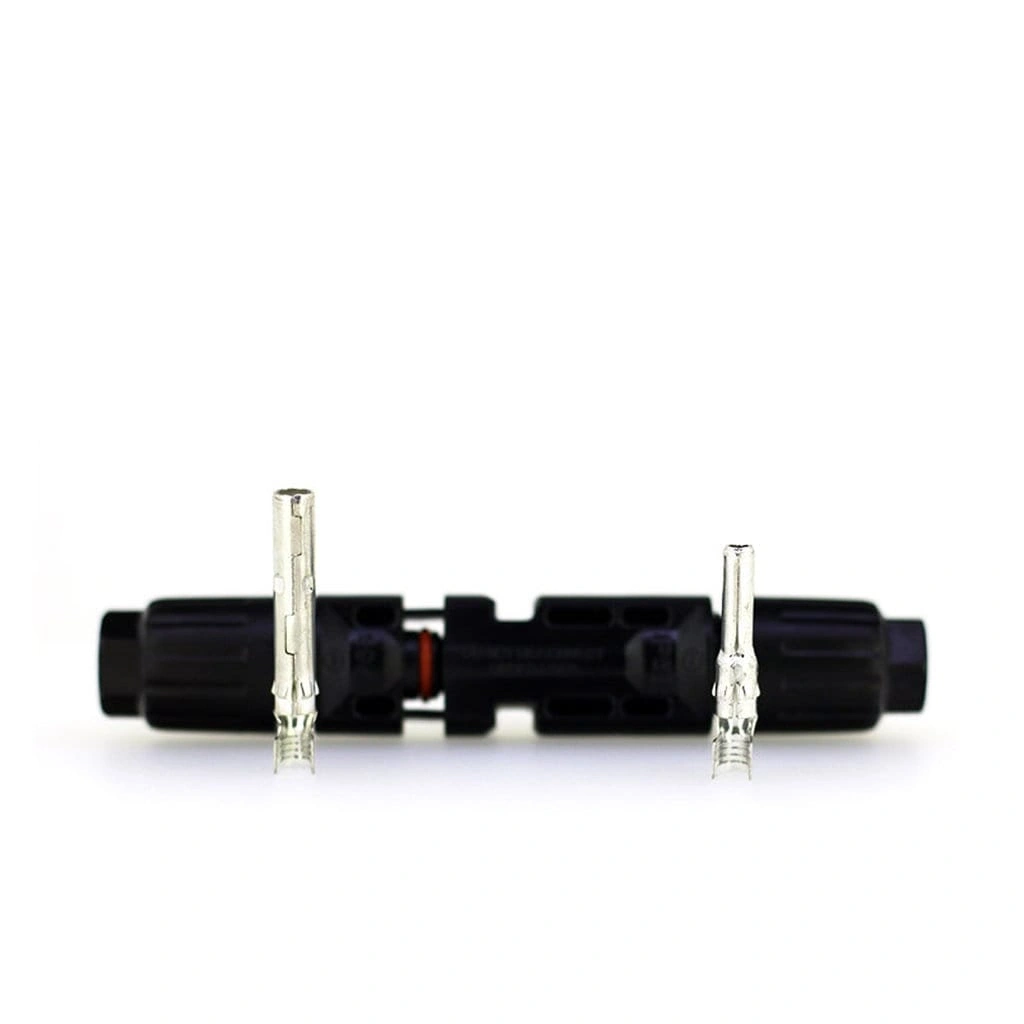

1000V MC4 Bağlantı Seti, güneş panellerinde kullanılan DC solar kabloların güvenli ve pratik şekilde birbirine bağlanmasını sağlayan MC4 erkek ve dişi konnektör setidir.
Güneş enerjisi sistemlerinde panel bağlantılarının doğru şekilde yapılması, sistemin güvenli ve verimli çalışması açısından önemlidir. 1000V MC4 Bağlantı Seti, solar panel kablolarının birleştirilmesi, panel dizilerinin oluşturulması ve solar kablo bağlantılarının düzenlenmesi için kullanılabilir.
1000V DC sınıfındaki PV sistemlerde kullanılabilen ürün; çatı tipi GES, arazi tipi GES, ticari solar sistemler, karavan sistemleri ve çeşitli off-grid güneş enerjisi uygulamalarında tercih edilebilir.
| Özellik | Değer |
|---|---|
| Ürün Tipi | MC4 Solar Bağlantı Seti |
| Gerilim Sınıfı | 1000V DC |
| Set İçeriği | Erkek + Dişi MC4 Konnektör |
| Kullanım Alanı | Güneş Enerjisi Sistemleri |
| Kullanım Amacı | Solar Kablo / Panel Bağlantısı |
| Sistem Türü | PV / GES |
| Kullanım Alanı | Çatı / Arazi / Off-Grid |
| Ürün Grubu | Solar Kablo ve Bağlantı Ekipmanları |
Önemli: MC4 konnektör seçiminde yalnızca 1000V değerine bakılmamalıdır. Kullanılacak solar kablonun kesiti, kablo dış çapı, konnektörün akım kapasitesi ve kullanılan panel bağlantı ekipmanları mutlaka kontrol edilmelidir.
MC4 konnektörler, güneş panellerinin DC elektrik bağlantılarında kullanılan solar bağlantı elemanlarıdır.
Güneş panelinden çıkan pozitif ve negatif kabloların solar kablolara bağlanmasını ve panel dizilerinin oluşturulmasını kolaylaştırır.
Tipik bir solar sistem bağlantısı:
Güneş Paneli → MC4 Konnektör → Solar Kablo → MC4 Konnektör → İnverter / MPPT
şeklinde olabilir.
MC4 bağlantı sistemi, solar panel montajında kabloların hızlı, düzenli ve güvenli şekilde bağlanmasına yardımcı olur.
1000V DC sınıfındaki MC4 bağlantı setleri birçok güneş enerjisi sisteminde kullanılabilir.
Başlıca kullanım alanları:
Güneş panellerinin seri bağlanması sırasında bir panelin pozitif çıkışı diğer panelin negatif çıkışına bağlanır.
MC4 konnektörler bu bağlantıların hızlı ve düzenli şekilde gerçekleştirilmesini sağlar.
Örnek bağlantı:
Panel 1 (+) → Panel 2 (-)
Panel 2 (+) → Panel 3 (-)
Panel 3 (+) → Panel 4 (-)
şeklinde devam edebilir.
Panel sayısı arttıkça sistem gerilimi de yükselir. Bu nedenle oluşturulan panel stringinin toplam gerilimi inverterin maksimum PV giriş gerilimiyle uyumlu olmalıdır.
Önemli: Panel stringi tasarlanırken yalnızca Vmp değerine bakılmamalıdır. Özellikle düşük sıcaklıklarda panel Voc değeri yükseldiği için maksimum DC gerilim hesabı mutlaka yapılmalıdır.
Solar sistemlerde DC bağlantılar yüksek gerilim içerebilir. Bu nedenle MC4 bağlantılarının doğru şekilde yapılması önemlidir.
Montaj sırasında:
Özellikle yüksek gerilimli solar sistemlerde bağlantı ekipmanlarının doğru seçilmesi sistem güvenliği açısından önemlidir.
MC4 konnektörlerin kullanılacağı solar kablonun kesiti ve dış çapı konnektörle uyumlu olmalıdır.
Solar kablo seçerken:
kontrol edilmelidir.
4mm², 6mm² veya 10mm² solar kablo kullanılan sistemlerde uygun ölçüdeki MC4 konnektör tercih edilmelidir.
Önemli: Kablo kesiti belirtilmeden yalnızca MC4 bağlantı setinin 1000V olması, her solar kabloyla uyumlu olduğu anlamına gelmez.
Güneş panelleri ve solar kablolar arasındaki DC elektrik bağlantılarının yapılmasını sağlar.
Ürün, erkek ve dişi MC4 bağlantı elemanlarından oluşan bir set olarak kullanılır.
Ürünün 1000V DC sınıfındaki PV sistemlerde kullanılabildiğini ifade eder. Sistem tasarımında akım kapasitesi ve diğer teknik özellikler de ayrıca kontrol edilmelidir.
Konnektörün ilgili kablo kesiti ve dış çapıyla uyumlu olması halinde kullanılabilir. Sipariş öncesinde ürünün kablo uyumluluğu kontrol edilmelidir.
Konnektörün 6mm² solar kabloyu desteklemesi halinde kullanılabilir. Kablo dış çapının da konnektörle uyumlu olması gerekir.
Uygun teknik özelliklere sahip olması halinde 1000V DC sınıfındaki PV sistemlerde kullanılabilir. Sistem maksimum gerilimi ve akımı konnektörün teknik sınırları içerisinde olmalıdır.
Evet. Güneş panellerinin seri bağlantılarında MC4 erkek ve dişi konnektörler kullanılabilir.
Uygun MC4 Y bağlantı konnektörleri veya paralel bağlantı ekipmanları kullanılarak paralel bağlantı yapılabilir.
Konnektörün üretici tasarımına bağlıdır. Hasarlı, gevşemiş veya deformasyona uğramış konnektörlerin tekrar kullanılması önerilmez.
Solar panel ve kablo bağlantılarınızı profesyonel şekilde tamamlamak için 1000V MC4 Bağlantı Seti, PV sistemlerde kullanılan pratik ve güvenilir bir solar bağlantı çözümüdür.
Erkek ve dişi MC4 konnektör yapısı ve 1000V DC kullanım sınıfı sayesinde çatı GES, arazi GES, ticari solar sistem, karavan ve çeşitli off-grid güneş enerjisi uygulamalarında kullanılabilir.
Güneş paneli bağlantılarınızı doğru ekipmanlarla tamamlayarak solar sisteminizin montajını daha hızlı ve düzenli hale getirin.
1000V MC4 Bağlantı Setini İda Solar güvencesiyle hemen sipariş verin ve güneş enerjisi sisteminizin solar kablo bağlantılarını profesyonel şekilde tamamlayın.
