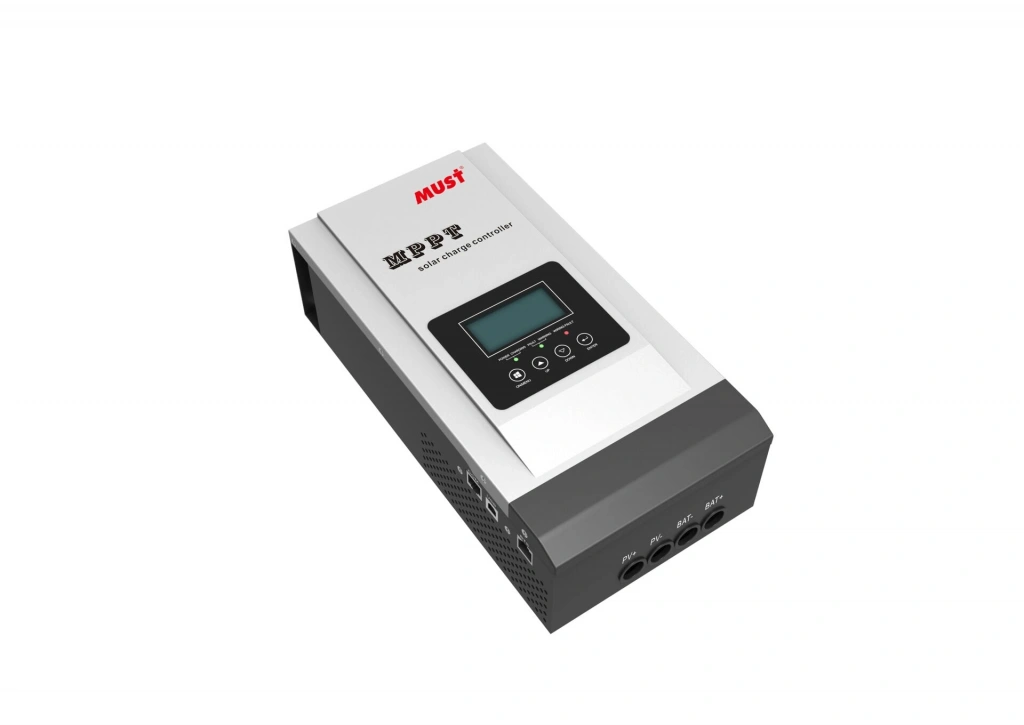

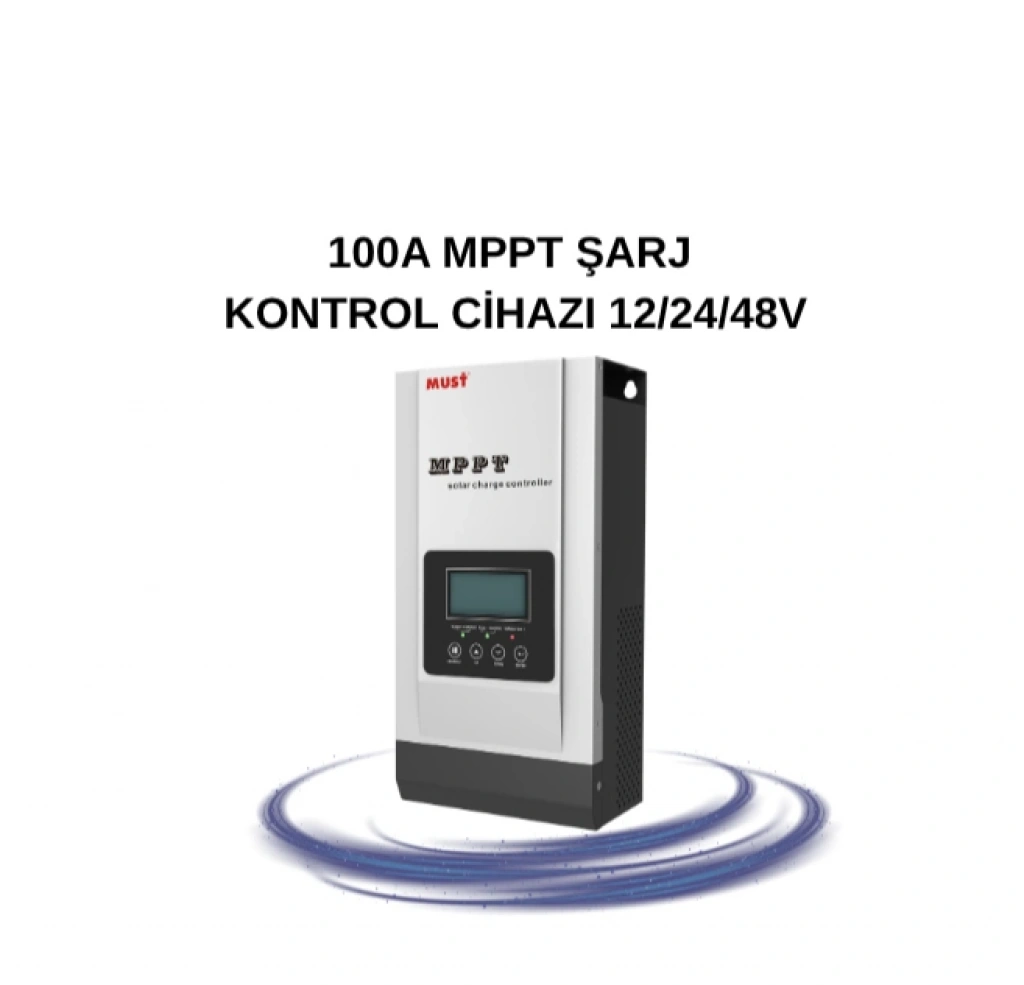

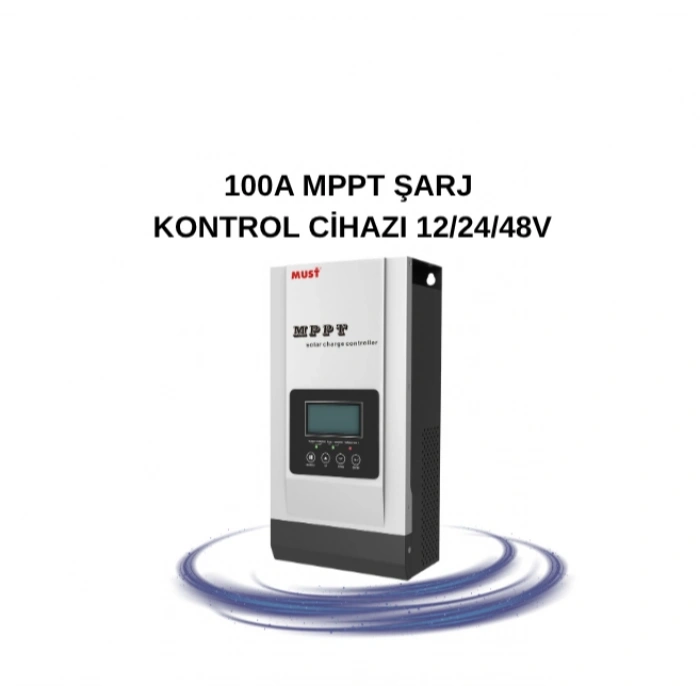

MUST 100A MPPT SOLAR ŞARJ KONTROL CİHAZI
MUST PC18-10015F, yüksek güçlü güneş enerjisi sistemlerinde güneş panelleri ile akü grubu arasındaki enerji yönetimini gerçekleştirmek üzere tasarlanmış MPPT solar şarj kontrol cihazıdır.
Cihaz, güneş panelinin çalışma noktasını sürekli takip ederek panelden alınabilecek gücü optimize eder ve bu enerjiyi uygun şarj algoritması üzerinden akü grubuna aktarır.
12V, 24V, 36V ve 48V DC akü sistemlerini destekleyen cihaz, özellikle yüksek kapasiteli off-grid güneş enerjisi sistemleri, karavan, bağ evi, çiftlik, tekne ve yedek enerji sistemleri için değerlendirilebilir.
HANGİ SORUNLARI ÇÖZER?
MUST 100A MPPT Solar Şarj Kontrol Cihazı;
- Güneş panelinden aküye enerji aktarımını yönetir.
- MPPT teknolojisiyle panelin uygun çalışma noktasını takip eder.
- Yüksek güçlü solar panel gruplarıyla çalışmaya olanak sağlar.
- 12V, 24V, 36V ve 48V akü sistemlerinde kullanılabilir.
- Akünün kontrollü şekilde şarj edilmesine yardımcı olur.
- Akü sisteminin aşırı şarj edilmesine karşı koruma sağlar.
- Solar girişte yüksek voltaj durumunda sistemi korur.
- Yüksek sıcaklık koşullarında koruma sağlar.
ÖNE ÇIKAN ÖZELLİKLER
100A maksimum sürekli şarj akımı
12V / 24V / 36V / 48V DC akü desteği
Akü voltajını otomatik algılama
36V sistem için ayarlanabilir çalışma
%98 maksimum dönüşüm verimliliği
%99 MPPT verimliliği
145V maksimum solar giriş gerilimi
60-130V MPPT çalışma aralığı – 48V sistem
100V maksimum solar giriş gerilimi – düşük gerilimli çalışma seçeneği
Fan soğutma
Duvar tipi montaj
Aşırı şarj koruması
Yüksek sıcaklık koruması
Solar yüksek voltaj koruması
MPPT TEKNOLOJİSİ NEDİR?
MPPT, Maximum Power Point Tracking yani Maksimum Güç Noktası Takibi anlamına gelir.
Güneş panelinin üretebildiği güç gün boyunca sabit değildir. Güneş ışınımı ve panel sıcaklığı değiştikçe panelin gerilim-akım çalışma noktası da değişir.
MPPT şarj kontrol cihazı, panelin daha uygun çalışma noktasını takip ederek güneş panelinden alınabilecek enerjinin daha verimli kullanılmasına yardımcı olur.
MUST PC18-10015F için üretici:
%99 MPPT verimliliği
ve
%98 maksimum dönüşüm verimliliği
belirtmektedir.
Bu nedenle özellikle yüksek güçlü off-grid sistemlerde klasik PWM şarj kontrol cihazlarına göre daha gelişmiş bir çözüm sunar.
100A ŞARJ AKIMI NE ANLAMA GELİR?
Bu modelin en önemli özelliklerinden biri 100A maksimum sürekli şarj akımıdır.
Üretici verisine göre:
Maksimum akü şarj akımı: 100A
100A sürekli çalışma: 40°C ortam sıcaklığına kadar
olarak belirtilmiştir.
Burada önemli bir ayrıntı vardır:
100A değeri güneş panelinin gücü değildir.
100A, kontrol cihazının akü tarafına sağlayabileceği maksimum şarj akımını ifade eder.
Örneğin 48V akü sisteminde cihazın teorik olarak 100A seviyesine ulaşması, yaklaşık 4,8 kW şarj gücü anlamına gelir. Gerçek şarj gücü ise panel gücü, akü voltajı, güneş ışınımı, sıcaklık ve sistem koşullarına göre değişir.
48V SİSTEMDE MAKSİMUM PANEL GÜCÜ
Üretici tablosunda PC18-10015F için 48V sistemde maksimum solar giriş gücü 6250W olarak belirtilmiştir.
Bu nedenle:
12V → maksimum 1560W
24V → maksimum 3120W
36V → maksimum 4680W
48V → maksimum 6250W
solar giriş gücü değerleri üretici tarafından verilmiştir.
Bu değerler ürünün teknik tablosundaki maksimum giriş güçleridir; gerçek sistem tasarımında panel diziliminin gerilim ve akım sınırları da ayrıca kontrol edilmelidir.
SOLAR GİRİŞ GERİLİMİ
PC18-10015F modelinde üretici verisine göre:
Maksimum solar giriş gerilimi: 145V DC
48V akü sisteminde:
MPPT gerilim aralığı: 60-130V DC
olarak belirtilmiştir.
Bu nedenle panel bağlantısı yapılırken 145V maksimum solar giriş sınırı aşılmamalıdır.
Ayrıca yalnızca panel toplam wattına bakarak seri bağlantı yapılmamalıdır.
Panelin:
Voc
Vmp
Imp
Isc
ve özellikle düşük sıcaklıktaki Voc değeri dikkate alınmalıdır.
Soğuk havalarda panel Voc değeri yükseldiğinden, seri panel grubunun maksimum gerilimi hesaplanırken sıcaklık etkisi hesaba katılmalıdır.
12V / 24V / 36V / 48V AKÜ DESTEĞİ
MUST PC18-10015F farklı DC akü sistemleriyle kullanılabilir.
12V DC
24V DC
36V DC
48V DC
sistemlerini destekler.
Üretici tablosunda 12V / 24V / 48V için otomatik algılama, 36V için ayarlanabilir çalışma belirtilmektedir.
Bu özellik cihazı farklı kapasitedeki off-grid sistemlerde daha esnek hale getirir.
AKÜ ŞARJ AYARLARI
Üretici verilerine göre cihazda farklı akü tiplerine yönelik şarj değerleri bulunmaktadır.
AGM akü varsayılan ayarı:
Absorption:
14,4V / 28,8V / 43,2V / 57,6V
Float:
13,7V / 27,4V / 41,1V / 54,8V
Sulu kurşun-asit akü:
Absorption:
14,2V / 28,4V / 42,6V / 56,8V
Float:
13,7V / 27,4V / 41,1V / 54,8V
Buradaki değerler sırasıyla 12V / 24V / 36V / 48V sistemlere karşılık gelir.
KORUMA ÖZELLİKLERİ
MUST PC18-10015F çeşitli koruma fonksiyonlarıyla donatılmıştır.
Solar yüksek voltaj kesme
Solar yüksek voltaj yeniden bağlama
Akü yüksek voltaj kesme
Akü yüksek voltaj yeniden bağlama
Yüksek sıcaklıkta devre kesme
Yüksek sıcaklıkta yeniden çalışma
fonksiyonları üretici tarafından belirtilmiştir.
Bu korumalar solar panel, şarj kontrol cihazı ve akü grubunun daha güvenli şekilde çalışmasına yardımcı olur.
SOĞUTMA SİSTEMİ
Yüksek şarj akımı nedeniyle cihazda fanlı soğutma sistemi kullanılmaktadır.
Üreticiye göre cihazın 100A sürekli şarj akımı 40°C ortam sıcaklığına kadar belirtilmiştir.
Çalışma ortamının sıcaklığı yükseldikçe cihazın termal koşulları ve montaj alanındaki hava sirkülasyonu önem kazanır.
Bu nedenle cihazın kapalı ve havasız bir bölmeye sıkıştırılması yerine, üreticinin belirttiği çalışma koşullarına uygun şekilde monte edilmesi gerekir.
TEKNİK ÖZELLİKLER
Marka: MUST
Model: PC18-10015F
Ürün tipi: MPPT Solar Şarj Kontrol Cihazı
Maksimum şarj akımı: 100A
Akü sistemi: 12V / 24V / 36V / 48V DC
Akü algılama: 12V / 24V / 48V otomatik
36V: Ayarlanabilir
Maksimum solar giriş gerilimi: 145V DC
MPPT verimliliği: %99
Maksimum dönüşüm verimliliği: %98
Soğutma: Fan
Montaj: Duvar tipi
Çalışma sıcaklığı: -10°C ~ +55°C
Bağıl nem: %0-90, yoğuşmasız
Maksimum rakım: ≤3000 m
Üretici serisi: PC18
Üretici: MUST
MAKSİMUM SOLAR GİRİŞ GÜCÜ
12V sistem: 1560W
24V sistem: 3120W
36V sistem: 4680W
48V sistem: 6250W
Önemli: Bu değerler üreticinin maksimum solar giriş gücü değerleridir. Panel dizilimi yapılırken ayrıca maksimum PV gerilimi ve MPPT gerilim aralığı kontrol edilmelidir.
48V SİSTEM İÇİN NEDEN AVANTAJLI?
Yüksek güçlü off-grid sistemlerde 48V akü sistemi, aynı gücü daha düşük DC akımla taşımaya olanak sağladığından kablo ve bağlantı tarafında önemli avantajlar sağlayabilir.
MUST PC18-10015F'nin 48V sistemde 6250W'a kadar belirtilen maksimum solar giriş gücü bulunması, cihazı yüksek kapasiteli off-grid sistemler açısından ilgi çekici hale getirir.
Özellikle:
Bağ evleri
Çiftlikler
Karavanlar
Tekneler
Atölyeler
Yedek enerji sistemleri
Şebekeden bağımsız güneş enerjisi sistemleri
gibi uygulamalarda değerlendirilebilir.
UZMAN TAVSİYESİ
100A MPPT seçerken yalnızca “100A” değerine bakmayın.
Sistemin doğru tasarlanması için:
Akü sistem voltajı
Akü kapasitesi (Ah)
Akü tipi
Güneş paneli toplam gücü
Panel Voc/Vmp değerleri
Panel seri-paralel bağlantısı
Kablo kesiti
Günlük enerji tüketimi
birlikte değerlendirilmelidir.
Özellikle bu cihazda 145V maksimum PV gerilimi bulunduğu için panel serilemesinde maksimum Voc hesabı kritik önem taşır.
Ayrıca 100A şarj akımının akü tarafından kabul edilebilir olup olmadığı mutlaka kontrol edilmelidir. Her 100Ah akünün 100A şarj edilmesi uygun değildir.
SIK SORULAN SORULAR
MUST 100A MPPT hangi akü voltajlarıyla çalışır?
12V, 24V, 36V ve 48V DC akü sistemlerini destekler.
MUST PC18-10015F kaç amper şarj eder?
Maksimum 100A sürekli şarj akımı sağlayabilir. Üretici bu değeri 40°C ortam sıcaklığına kadar belirtmektedir.
48V sistemde kaç watt güneş paneli bağlanabilir?
Üretici tablosunda 48V sistem için maksimum 6250W solar giriş gücü belirtilmiştir.
Maksimum panel voltajı kaç volt?
145V DC maksimum solar giriş gerilimidir.
MPPT çalışma aralığı nedir?
48V sistem için üretici tarafından 60-130V DC MPPT gerilim aralığı belirtilmiştir.
12V sistemde kaç watt panel bağlanabilir?
Üretici verisine göre 1560W maksimum solar giriş gücü belirtilmiştir.
24V sistemde kaç watt panel bağlanabilir?
3120W maksimum solar giriş gücü belirtilmiştir.
36V sistemde kaç watt panel bağlanabilir?
4680W maksimum solar giriş gücü belirtilmiştir.
MUST 100A MPPT kaç verimle çalışır?
Üreticiye göre maksimum dönüşüm verimliliği %98, MPPT verimliliği %99'dur.
Hangi akü tipleriyle kullanılabilir?
Üretici tabloda AGM ve sulu kurşun-asit (Flooded) akü şarj ayarlarını belirtmektedir. Farklı akü kimyaları için cihazın desteklediği şarj profilinin ayrıca kontrol edilmesi gerekir.
NEDEN İDA SOLAR?
İda Solar Enerji, güneş enerjisi sistemlerinde yalnızca ürün gücüne göre değil, panel + MPPT + akü + kablo + günlük tüketim bütünlüğüne göre sistem seçimini önerir.
Özellikle yüksek akımlı 100A MPPT şarj kontrol cihazlarında yanlış panel gerilimi veya akü şarj akımı seçimi sistem performansını ve ekipman güvenliğini doğrudan etkileyebilir.
İda Solar Enerji ETBİS'e kayıtlıdır.
MUST 100A MPPT SOLAR ŞARJ KONTROL CİHAZI FİYATI
MUST PC18-10015F 100A MPPT Solar Şarj Kontrol Cihazı için güncel fiyat, stok ve teklif almak için İda Solar Enerji ile iletişime geçebilirsiniz.
Akü grubunuzun voltajını, Ah kapasitesini ve güneş panelinizin marka/modelini gönderin. Sistemin 100A MPPT ile uyumluluğunu ve panel bağlantı şeklini birlikte değerlendirelim.
