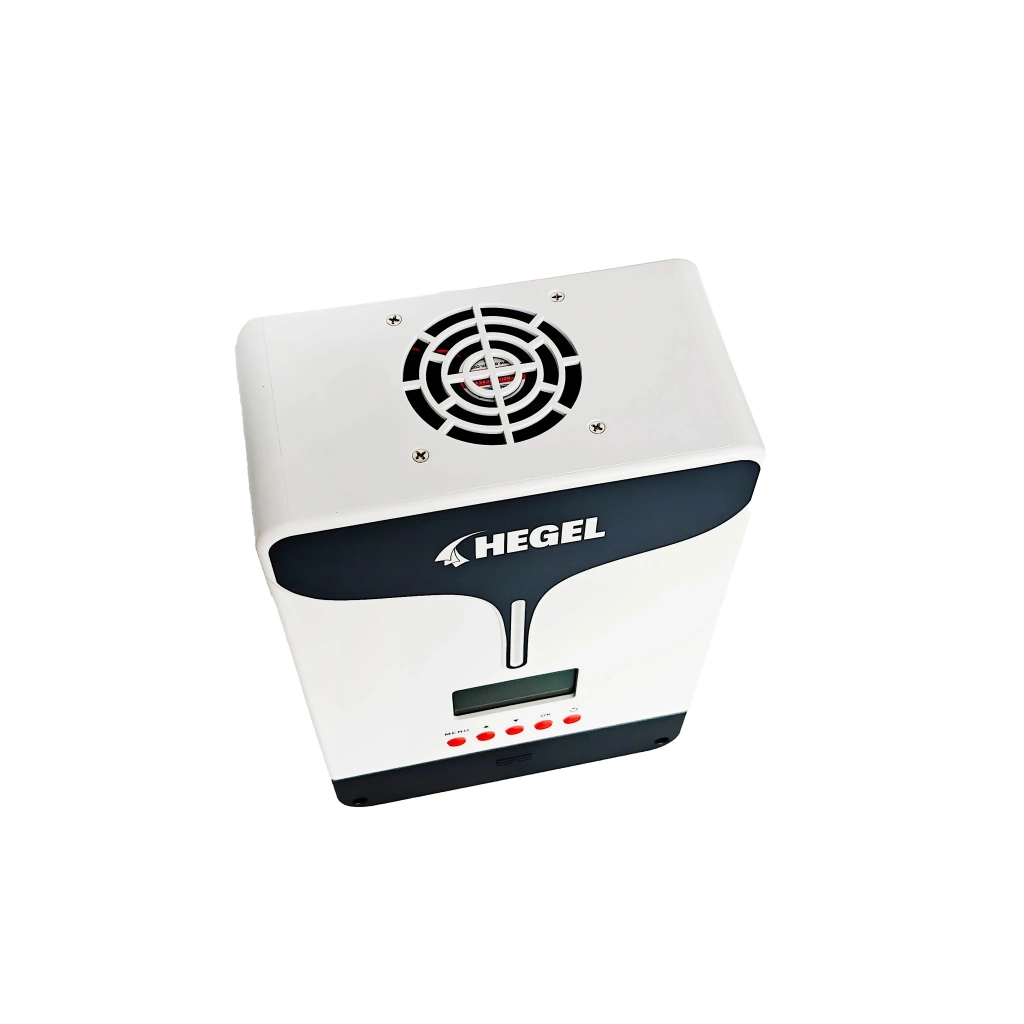

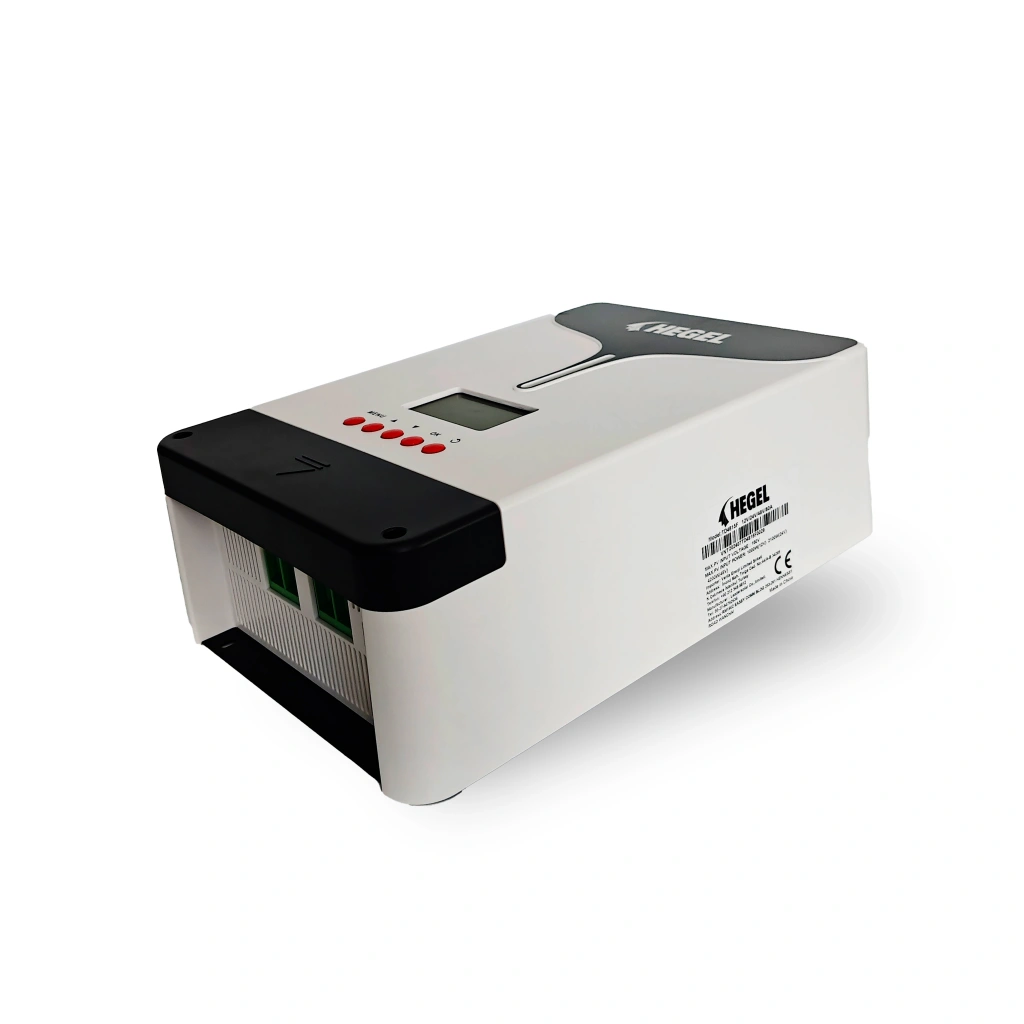

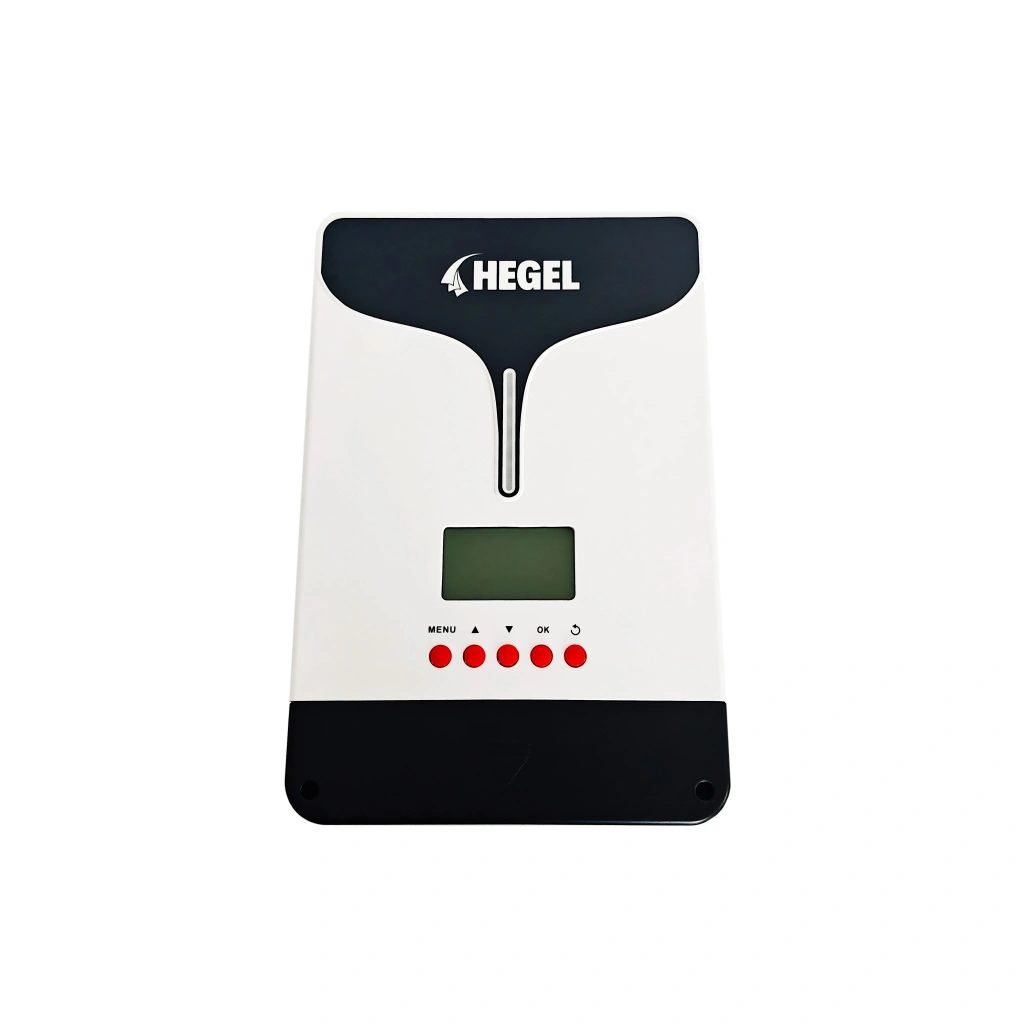

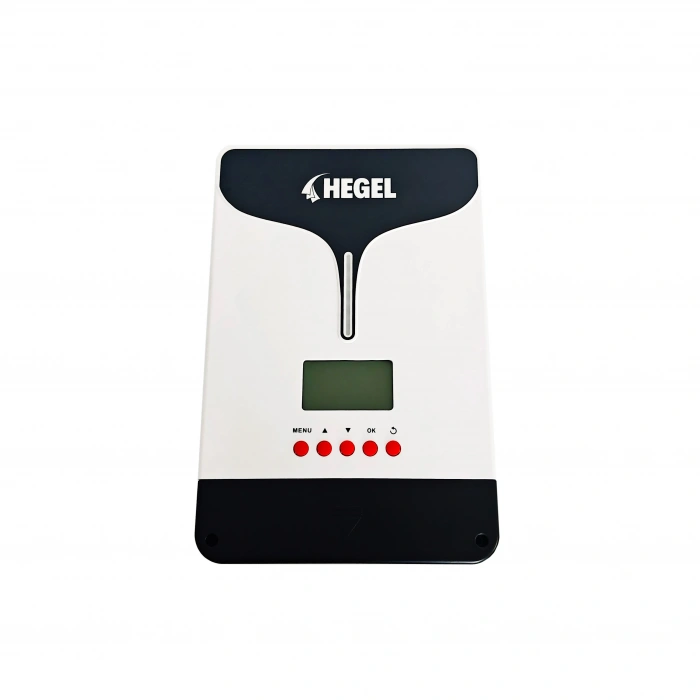

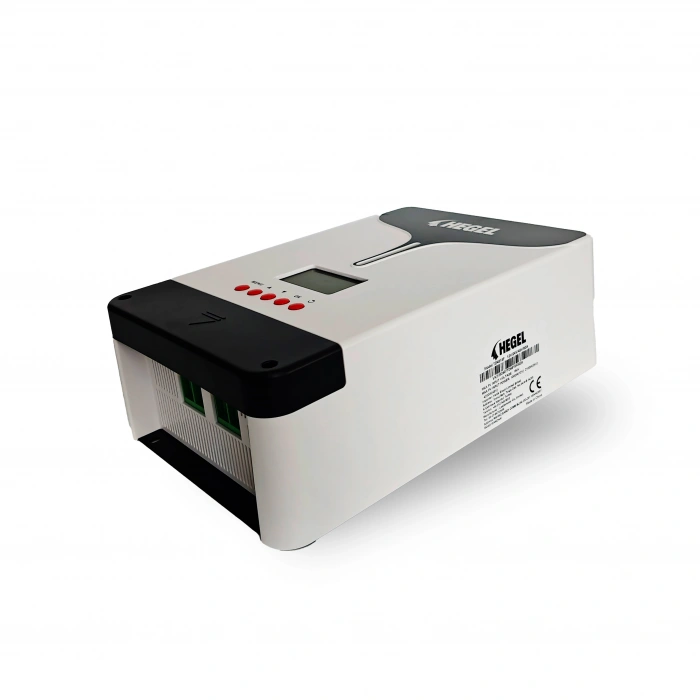

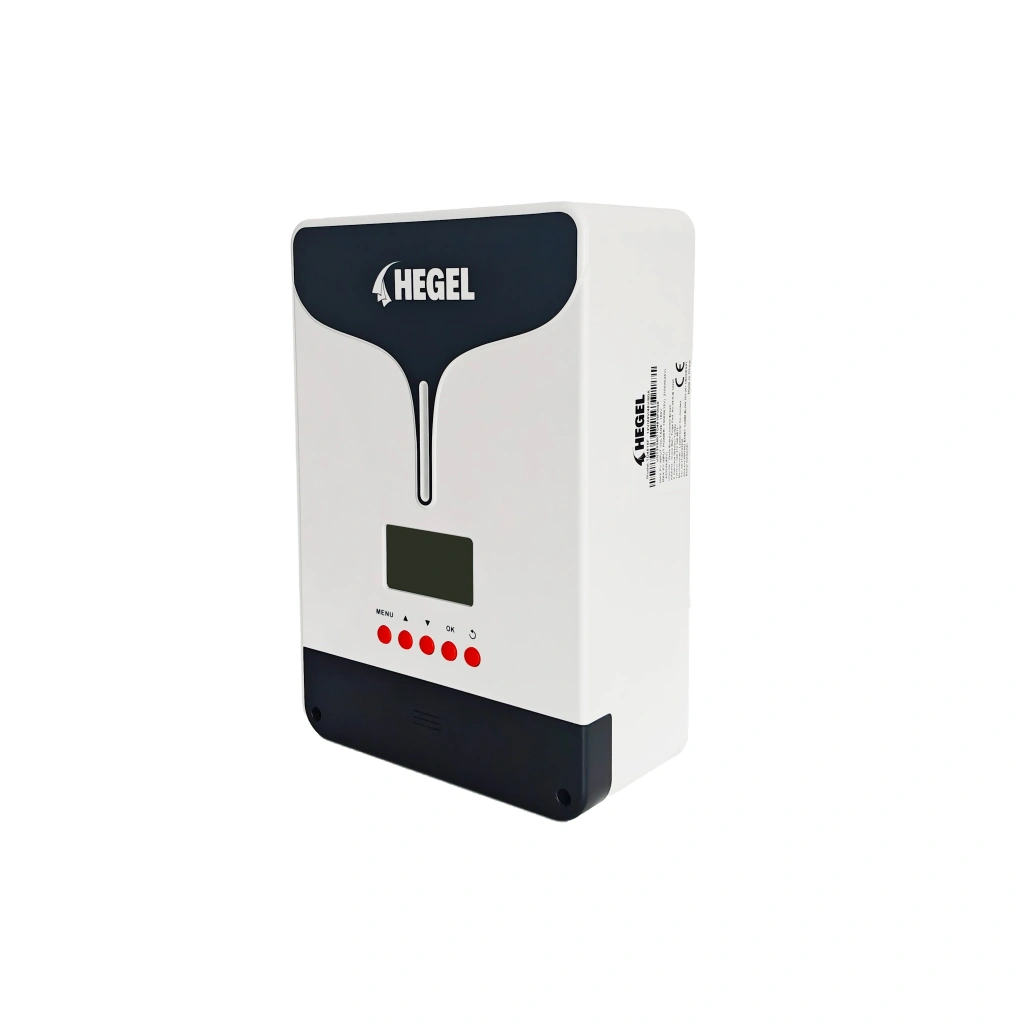

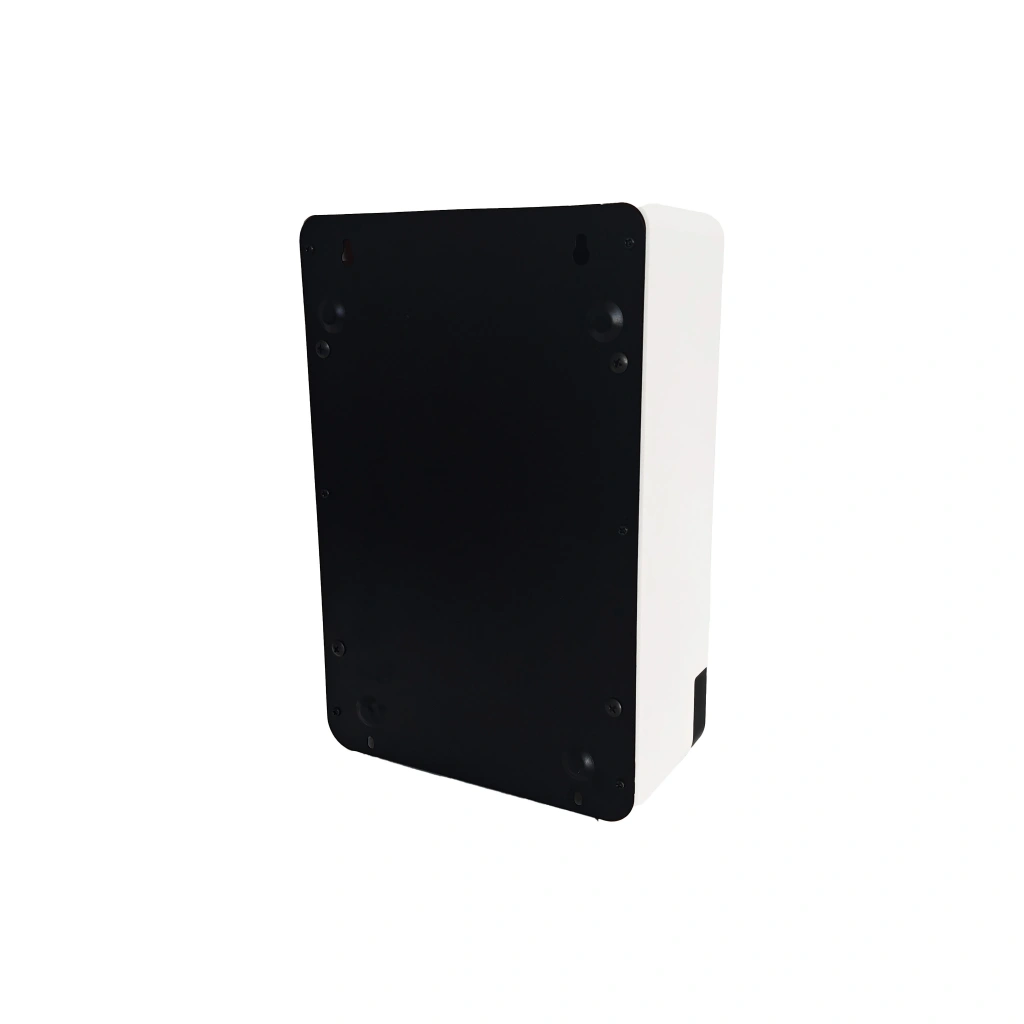

100A MPPT SOLAR ŞARJ KONTROL CİHAZI

Neden MPPT'yi seçmelisiniz?

MPPT kontrolörü, PWM kontrolörüne kıyasla %20-%30oranında verimlilik artışı sağlar.

MPPT kontrol algoritması, maksimum güç noktası kayıp oranını vekayıp süresini en aza indirir.
PV dizisinin maksimum güç noktasını hızla izleyebilir ve her koşulda güneşmodüllerinden maksimum enerji elde edebilir;
ve bir PWM şarj yöntemi ile karşılaştırıldığında güneş sistemindeki enerjikullanım oranını %20-%30 oranında artırabilir.

 Düşük Işıkta Bile Yüksek Verim

Düşük ışık koşullarında bile PWM cihazlara göre  çok dahaverimli çalışabilir.

Gün içerisinde oluşan ışık değişimlerini zamanında ve doğru birşekilde takip edebilir.

 Teknik Özellikleri

Temel Kapasite ve Voltaj Bilgileri

• Model:TD41015F

• Sistem Voltajı:12V / 24V / 48VDC (Otomatik tanıma)

• Nominal Şarj Akımı:100 Amper (100A)

• Nominal Deşarj Akımı: Belirtilmemiş

• Akü Voltaj Aralığı: 8V ~ 68V

Güneş Paneli (PV) Giriş Detayları

• Maks. PV Açık Devre Gerilimi:150V (Nominal), 25∘C'de 138V.

• MPP Gerilim Aralığı:(Akü Voltajı + 2V) ~ 108V.

• Maks. PV Giriş Gücü:

  • 12V sistemde: 1300W

  • 24V sistemde: 2600W

  • 48V sistemde:5200W

Verimlilik ve Akü Yönetimi

• MPPT İzleme Verimliliği:≥99.5%

• Maks. Dönüşüm Verimliliği:98%

• Akü Tipi Desteği: Mühürlü (Varsayılan), Jel, Su basmış (Sulu), LiFePO4, Li(NiCoMn)O2 ve Kullanıcı tanımlı.

• Yükseltme (Boost) Gerilimi: 14.4V (×2/24V, ×4/48V). (Li-pil hariç, akü voltajı 2.6V'tan azsa 2 saat boyunca Boost değişimi başlatılır.)

• Şamandıra (Float) Gerilimi: 13.8V (13V-15V arasında ayarlanabilir).

• Düşük Voltaj Kesme (LVD): 11.0V (9V-12V arasında ayarlanabilir).

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (11V-13.5V arasında ayarlanabilir).

Çevresel ve İletişim

• Öz Tüketim (Kendi Harcaması):$\le 50mA$ (12V) / $\le 37mA$ (24V) / $\le 27mA$ (48V).

• Topraklama: Ortak Negatif.

• İletişim Yöntemi: RS485 (5VDC/200mA çıkışlı).

• LCD Arka Işık Süresi: Varsayılan değer 15 saniye.

• Çalışma Ortamı Sıcaklığı:$-20^{\circ }C\sim +50^{\circ }C$ (Tam kapasite çalışması garantilidir).

• Depolama Sıcaklık Aralığı:$-20^{\circ }C\sim +70^{\circ }C$.

• Bağıl Nemlilik:$\le 95\%$, Yoğunlaşmasız.

• Muhafaza (Koruma Sınıfı): IP32.
