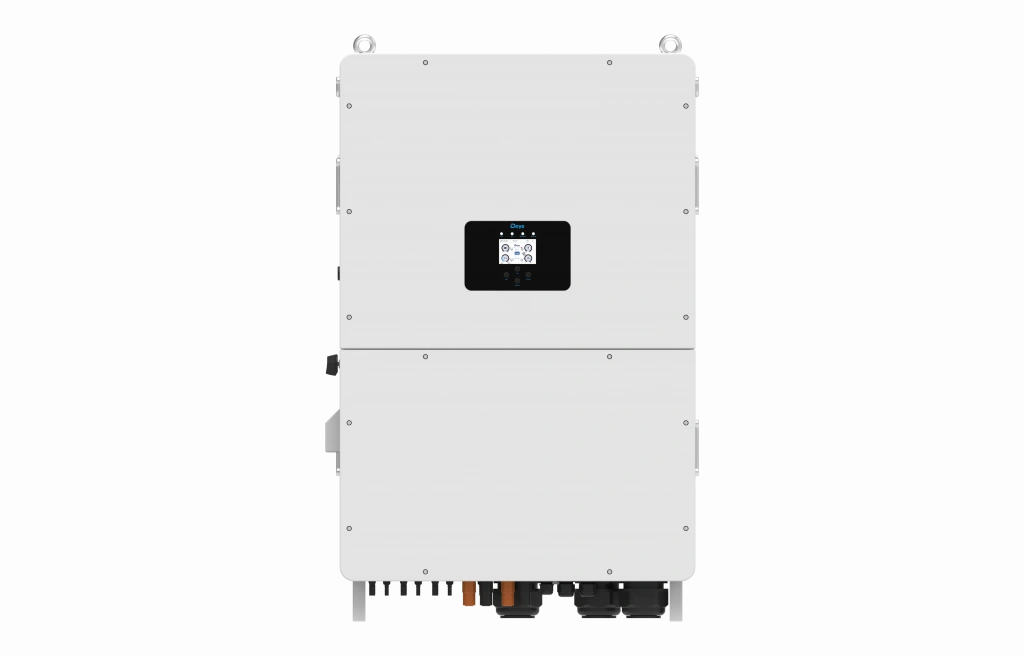

125kW HV Hibrit Trifaze İnverter, yüksek güçlü güneş enerjisi üretimi, yüksek voltajlı akü depolama ve üç fazlı enerji sistemlerinin birlikte yönetilmesi için geliştirilmiş ticari ve endüstriyel sınıf bir hibrit inverter çözümüdür.
125kW nominal güç kapasitesi, 200kW maksimum DC giriş gücü, 1000V maksimum PV gerilimi, 10 MPPT ve 160-1000V yüksek voltajlı akü çalışma aralığı sayesinde büyük ölçekli GES, enerji depolama ve ticari solar projelerde kullanılabilir.
Ürünün kutu içeriğinde limiter ve WiFi aparatı da bulunmaktadır.
125kW hibrit inverter, yüksek enerji tüketimine sahip ticari ve endüstriyel tesislerin enerji altyapısına entegre edilebilecek yüksek güçlü bir inverter çözümüdür.
125kW güç sınıfı özellikle:
gibi yüksek elektrik tüketimine sahip uygulamalarda değerlendirilebilir.
İnverter seçimi yapılırken tesisin yalnızca kurulu gücü değil, maksimum talep gücü, günlük tüketim profili, motorlu yükler ve enerji depolama ihtiyacı birlikte değerlendirilmelidir.
Ürünün maksimum DC giriş gücü 200kW olarak belirtilmektedir.
Bu değer, inverterin PV tarafında yüksek kapasiteli güneş paneli dizileriyle çalışabilecek şekilde tasarlandığını gösterir.
125kW inverter gücü ile 200kW'a kadar DC PV giriş kapasitesi, uygun panel dizilimi ve proje tasarımıyla güneş enerjisinden daha yüksek üretim alınmasına yönelik bir sistem kurulmasına imkan sağlayabilir.
PV sistem tasarımında toplam panel gücünün yanı sıra:
değerleri birlikte hesaplanmalıdır.
125kW HV Hibrit İnverter, 1000V maksimum DC PV giriş gerilimi ile yüksek voltajlı solar panel sistemlerinde kullanılabilir.
1000V PV giriş kapasitesi, yüksek sayıda panelin seri bağlandığı büyük ölçekli solar sistemlerde önemli bir avantaj sağlar.
Ancak panel dizisi oluşturulurken toplam Voc değeri mutlaka hesaplanmalıdır.
Özellikle düşük sıcaklıklarda güneş panellerinin Voc değeri yükseldiğinden:
Panel Dizisi Maksimum Voc < 1000V
olmalıdır.
1000V sınırının aşılması inverter ve sistem güvenliği açısından ciddi risk oluşturabilir.

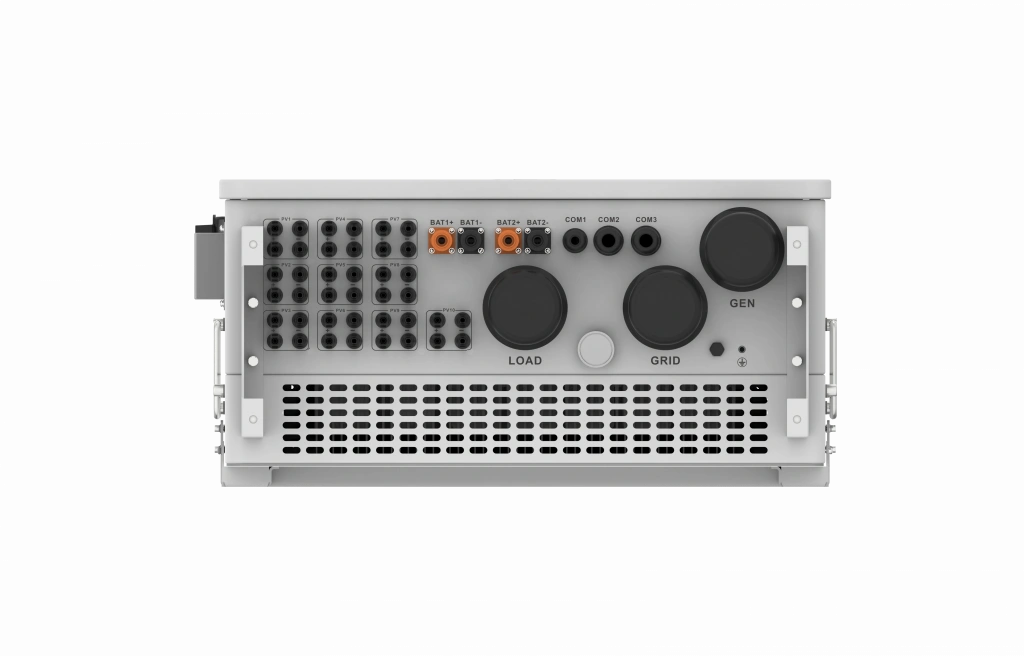

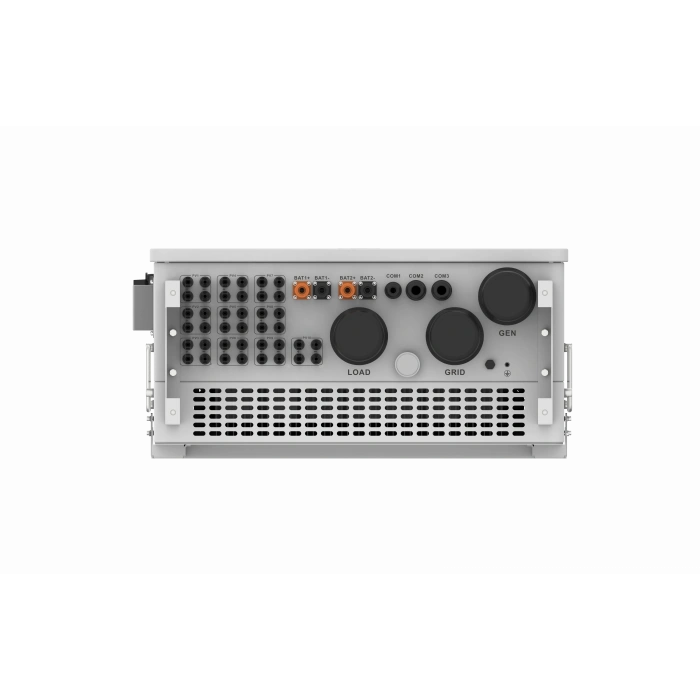

Üründe 10 adet MPPT bulunmaktadır.
Her MPPT için 2 string bağlantı yapısı belirtilmiştir.
Bu nedenle toplam yapı:
10 MPPT / 2 String x 10
şeklindedir.
Çok sayıda MPPT bulunması, büyük solar projelerde farklı panel dizilerinin ayrı ayrı takip edilmesine yardımcı olur.
Özellikle farklı yönlere, eğimlere veya güneşlenme koşullarına sahip panel gruplarında MPPT sayısının yüksek olması sistem tasarımı açısından avantaj sağlayabilir.
Ürünün verilen teknik bilgilerine göre bağlantı yapısı:
MPPT 1 → 2 String
MPPT 2 → 2 String
MPPT 3 → 2 String
MPPT 4 → 2 String
MPPT 5 → 2 String
MPPT 6 → 2 String
MPPT 7 → 2 String
MPPT 8 → 2 String
MPPT 9 → 2 String
MPPT 10 → 2 String
şeklindedir.
Bu yapı teorik olarak toplam 20 string bağlantı noktası sağlar.
Stringlerin oluşturulmasında aynı MPPT'ye bağlanan dizilerin elektriksel özelliklerinin uygun olması gerekir.
Ürünün teknik bilgilerinde maksimum PV giriş akımı:
63A + 63A + 63A + 63A + 63A + 63A + 63A + 63A + 63A + 63A
olarak belirtilmiştir.
Bu yapı 10 MPPT'nin her biri için 63A maksimum PV giriş akımı bulunduğunu göstermektedir.
Ancak bu değer, her stringin 63A akım taşıyabileceği şeklinde yorumlanmamalıdır.
String tasarımı yapılırken panelin Isc ve Imp değerleri, paralel string sayısı ve ilgili MPPT'nin üretici tarafından belirlenen giriş sınırları dikkate alınmalıdır.
Ürünün akü gerilim aralığı 160-1000V olarak belirtilmektedir.
Bu yüksek voltajlı akü mimarisi, büyük ölçekli enerji depolama sistemleri için önemli bir özelliktir.
Özellikle yüksek güç seviyelerinde HV akü sistemleri, düşük voltajlı akü sistemlerine göre daha yüksek DC gerilim seviyelerinde çalışır.
Uygun sistem yapısı:
HV LiFePO4 Akü
↓
BMS
↓
DC Koruma Sistemi
↓
125kW HV Hibrit İnverter
↓
Trifaze AC Sistem
şeklinde oluşturulabilir.
Kullanılacak akünün çalışma gerilimi ve BMS haberleşme protokolünün inverterle uyumlu olması gerekir.
Teknik bilgilerde MPPT çalışma aralığı 150-850V (Lithium-ion) olarak belirtilmiştir.
Akü tarafında ise 160-1000V aralığı verilmiştir.
Bu nedenle ürün, yüksek voltajlı lityum iyon enerji depolama sistemleriyle kullanılabilecek şekilde konumlandırılmıştır.
Akü seçiminde yalnızca kapasiteye bakılmamalıdır.
Aşağıdaki değerler kontrol edilmelidir:
Ürünün verilen teknik bilgilerine göre MPPT çalışma aralığı:
150-850V
olarak belirtilmiştir.
Bu aralık, güneş paneli dizisinin inverterin MPPT algoritmasının verimli şekilde çalışabileceği DC gerilim aralığını ifade eder.
Panel dizisi tasarımında:
Vmp çalışma aralığı içerisinde
ve
maksimum Voc değeri 1000V'un altında
kalacak şekilde string tasarımı yapılmalıdır.
Ürünün belirtilen start-up DC giriş gerilimi 180V değerindedir.
Bu değer, inverterin PV tarafında çalışmaya başlaması için gereken başlangıç gerilimini ifade eder.
Panel stringleri oluşturulurken çalışma geriliminin inverterin başlangıç geriliminin üzerinde kalması gerekir.
Ürünün önemli avantajlarından biri limiter cihazının kutu içeriğine dahil olmasıdır.
Limiter, uygun sistem konfigürasyonunda inverterin şebekeye enerji aktarımının kontrol edilmesine yardımcı olabilir.
Özellikle öz tüketim odaklı sistemlerde enerji yönetimi ve şebekeye gönderilen gücün sınırlandırılması açısından önemli bir ekipmandır.
Limiterin bağlantısı ve çalışma şekli, ürünün üretici bağlantı şemasına uygun şekilde yapılmalıdır.
Ürünün kutu içeriğinde WiFi aparatı da bulunmaktadır.
WiFi bağlantısı, desteklenen uygulama veya izleme platformu üzerinden sistem verilerinin uzaktan takip edilmesine yardımcı olabilir.
Bu sayede uygun altyapıda:
gibi verilerin uzaktan takip edilmesi mümkün olabilir.
Kullanılacak mobil uygulama ve izleme platformunun ürünün ilgili yazılım altyapısıyla uyumlu olması gerekir.
125kW HV Hibrit İnverter, yüksek güçlü ticari ve endüstriyel solar projelerde değerlendirilebilir.
Örnek enerji akışı:
Güneş Panelleri
↓
125kW HV Hibrit İnverter
↙ ↘
Tesis Yükleri HV Akü
↓
Şebeke
Bu yapı sayesinde solar üretim uygun enerji yönetim senaryosuyla doğrudan tesis yüklerinde kullanılabilir.
Fazla solar enerji ise uygun akü kapasitesi bulunması durumunda enerji depolama sistemine aktarılabilir.
Fabrikalarda yüksek elektrik tüketiminin önemli bir kısmı üretim saatlerinde gerçekleşir.
125kW HV Hibrit İnverter, uygun PV ve HV akü sistemiyle fabrikanın enerji altyapısına entegre edilebilir.
Örneğin:
Gündüz:
Solar enerji → Fabrika tüketimi
Solar fazla üretim → HV akü
Akşam:
HV akü → Fabrika tüketimi
Solar üretimin yetersiz olduğu durumda:
Şebeke → Fabrika
şeklinde bir enerji yönetim modeli oluşturulabilir.
Yüksek güçlü trifaze enerji ihtiyacı bulunan tarımsal işletmelerde de değerlendirilebilir.
Özellikle:
gibi uygulamalarda kullanılabilir.
Pompa ve motor uygulamalarında inverterin nominal gücünün yanı sıra motorun kalkış akımı ve kısa süreli aşırı yük kapasitesi de mutlaka değerlendirilmelidir.
| Özellik | Değer |
|---|---|
| Ürün Tipi | HV Hibrit Trifaze İnverter |
| Nominal Güç | 125kW |
| Maksimum DC Giriş Gücü | 200kW |
| Maksimum PV Giriş Gerilimi Voc | 1000V DC |
| Start-Up DC Giriş Gerilimi | 180V |
| MPPT Çalışma Aralığı | 150-850V |
| Akü Gerilim Aralığı | 160-1000V |
| Akü Teknolojisi | Lithium-ion |
| Maksimum PV Giriş Akımı | 63A x 10 |
| MPPT Sayısı | 10 |
| String / MPPT | 2 |
| Toplam String Yapısı | 20 String |
| Limiter | Kutu İçeriğine Dahil |
| WiFi Aparatı | Kutu İçeriğine Dahil |
| Boyutlar | 734 × 1091 × 344 mm |
| Ağırlık | 162 kg |
| Kullanım Alanı | Ticari / Endüstriyel GES |
| Ürün Grubu | Yüksek Güçlü HV Hibrit İnverter |
125kW HV Hibrit İnverter'in belirtilen ölçüleri:
734 × 1091 × 344 mm
Ürün ağırlığı:
162 kg
olarak verilmiştir.
162 kg ağırlığındaki profesyonel sınıf inverterin montajında uygun taşıma ekipmanı ve sağlam montaj altyapısı kullanılmalıdır.
Montaj alanı belirlenirken yalnızca cihazın fiziksel ölçüleri değil, üreticinin belirttiği hava sirkülasyonu ve bakım boşlukları da dikkate alınmalıdır.
125kW HV Hibrit Trifaze İnverter, yüksek güçlü güneş enerjisi üretimi, HV akü depolama ve üç fazlı enerji sistemlerinin birlikte yönetilmesini sağlayan ticari ve endüstriyel sınıf hibrit inverterdir.
Ürünün belirtilen maksimum DC giriş gücü 200kW'dır. Panel dizisi oluşturulurken MPPT, gerilim ve akım sınırları mutlaka dikkate alınmalıdır.
Maksimum PV giriş gerilimi 1000V DC olarak belirtilmiştir.
Üründe 10 MPPT bulunmaktadır.
Teknik bilgilerde 10 MPPT ve her MPPT için 2 string belirtilmiştir. Buna göre toplam bağlantı yapısı 20 string şeklindedir.
Belirtilen akü gerilim aralığı 160-1000V'dur.
Evet. Teknik bilgilerde Lithium-ion akü sistemi belirtilmiştir. Ancak kullanılacak HV akünün gerilim aralığı ve BMS haberleşmesinin inverterle uyumlu olması gerekir.
Hayır. Verilen ürün bilgisine göre limiter kutu içeriğine dahildir.
Hayır. Verilen ürün bilgisine göre WiFi aparatı kutu içeriğine dahildir.
125kW hibrit inverter fiyatları marka, model, MPPT kapasitesi, HV akü özellikleri, haberleşme özellikleri ve ürün konfigürasyonuna göre değişebilir. Güncel fiyat ve stok bilgisi ürün sayfasından kontrol edilmelidir.
Yük profili, PV kapasitesi ve HV akü sistemi doğru şekilde tasarlandığında yüksek elektrik tüketimli fabrikalarda kullanılabilir.
Uygun trifaze pompa, motor ve enerji sistemi tasarımıyla tarımsal sulama uygulamalarında değerlendirilebilir. Pompa motorunun kalkış akımı ayrıca kontrol edilmelidir.
1000V maksimum PV gerilimi, uygun panellerle yüksek DC gerilimli solar stringlerin oluşturulmasına imkan sağlar. Ancak panel dizisinin özellikle düşük sıcaklıklardaki maksimum Voc değeri 1000V sınırını aşmamalıdır.
125kW HV Hibrit Trifaze İnverter, 200kW maksimum DC giriş gücü, 1000V maksimum PV gerilimi, 10 MPPT, 20 string bağlantı kapasitesi ve 160-1000V HV akü çalışma aralığıyla yüksek güçlü ticari ve endüstriyel solar projeler için geliştirilmiş kapsamlı bir enerji çözümüdür.
Limiter ve WiFi aparatının kutu içeriğine dahil olması, ürünün enerji yönetimi ve uzaktan izleme ihtiyaçlarına yönelik kurulumunu kolaylaştırır.
