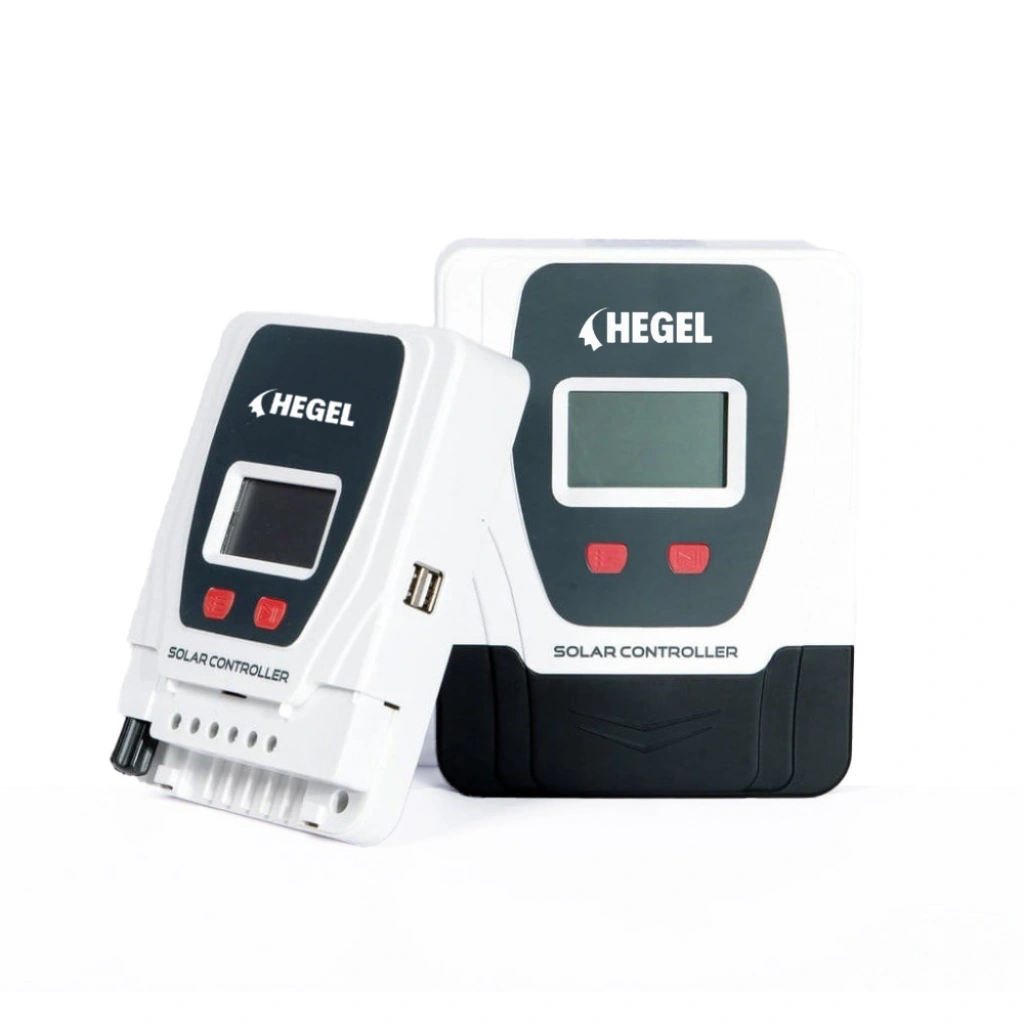

30A PWM ŞARJ KONTROL CİHAZI

Temel Amaç: Güneş panellerinden gelen elektrik akımınıdüzenleyerek akülerin güvenli ve verimli bir şekilde şarj edilmesinisağlamaktır. Akülerin aşırı şarj veya aşırı deşarj olmasını önleyerek ömrünüuzatır.
Temel Sistem ve Güç Bilgileri

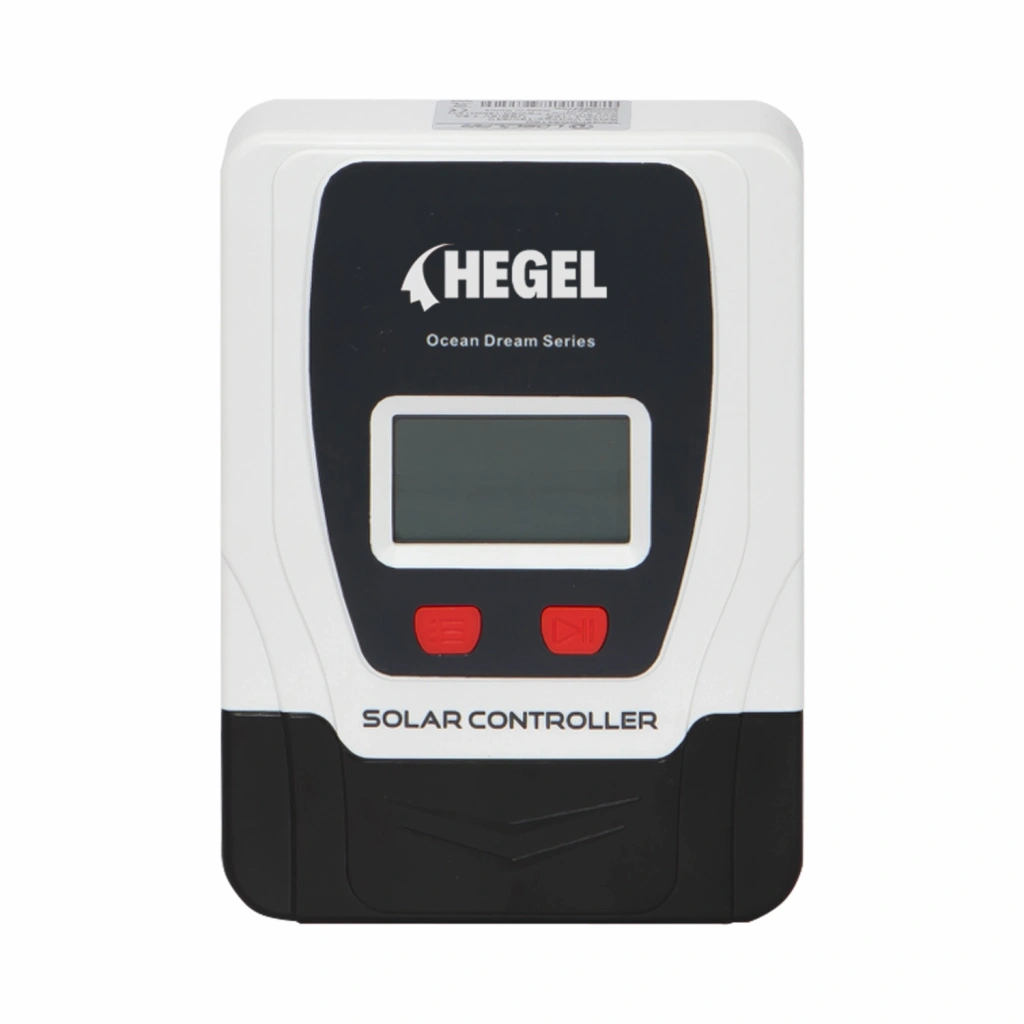

Model: SD2430C (Ocean Dream Serisi)

• Şarj Türü: PWM (Darbe Genişliği Modülasyonu)
• Sistem Gerilimi: 12V / 24V DC (Otomatik tanıma)
• Maksimum Şarj Akımı: 30A
• Maksimum Boşaltma Akımı: 30A
• PV Maksimum Giriş Voltajı: 55V
• Maksimum Panel Gücü (W):
• 12V sistemde: 300W
• 24V sistemde: 600W
• Öz Tüketim (Kendi Harcaması): <10mA

Akü Yönetimi ve Koruma

• Akü Tipi Desteği: Kurşun Asit, Jel, AGM, Sulu ve Lityum.
• Takviye (Boost) Voltajı: 13.8V (13V...15V arasında ayarlanabilir).
• Tampon (Float) Şarj Voltajı: 13.8V (13V...15V arasında ayarlanabilir).
• Ek Not: Akü voltajı 12.6V'tan az ise otomatik güçlendirme (Boost) 2 saat boyunca başlar.
• Akü Aşırı Gerilim Koruması: 16.5V.
• Düşük Voltaj Kesme (LVD): 11.0V (9V...12V arasında ayarlanabilir).
• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (11V...V arasında ayarlanabilir). (Tüm voltaj değerleri 12V sistem için temeldir; 24V için ×2 katlanır.)
• Ters Bağlantı Koruması: Mevcut.
• Yük Aşırı Akım Koruması: Mevcut, her 30 saniyede bir otomatik yeniden başlat yapar.
• Denetleyici Aşırı Sıcaklık Koruması: Mevcut.

Teknik ve Çevresel Detaylar

• Şarj Devresi Voltaj Düşüşü: ≤0.25V
• Deşarj Devresi Voltaj Düşüşü: ≤0.1V
• USB Çıkışı: 2 adet, 5VDC / 1A
• Sıcaklık Tüketimleri (Kompansasyon): 12V sistem için: −24mV/∘C (24V sistem için ×2 katlanır).
• Çalışma Sıcaklığı: −20∘C∼+55∘C (Ürün sürekli tam yükte çalışabilir.)
• LCD Sıcaklık Aralığı: −20∘C∼+70∘C
• Bağıl Nem: ≤95%, Yoğunlaşmasız (N.C.)
• Su Geçirmezlik Sınıfı: IP32

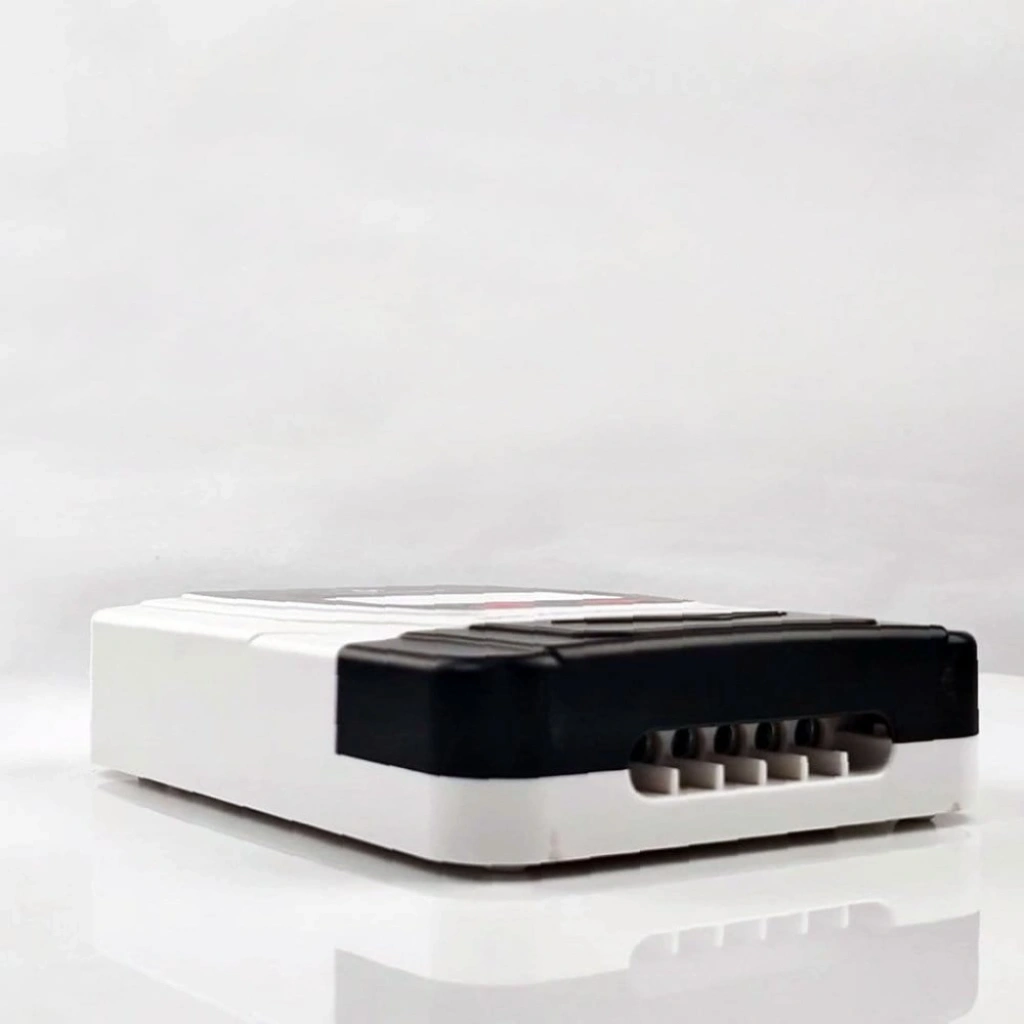

• Boyutlar (UxGxY): 200 x 127 x 53 mm
• Ağırlık: 0,33 kg
