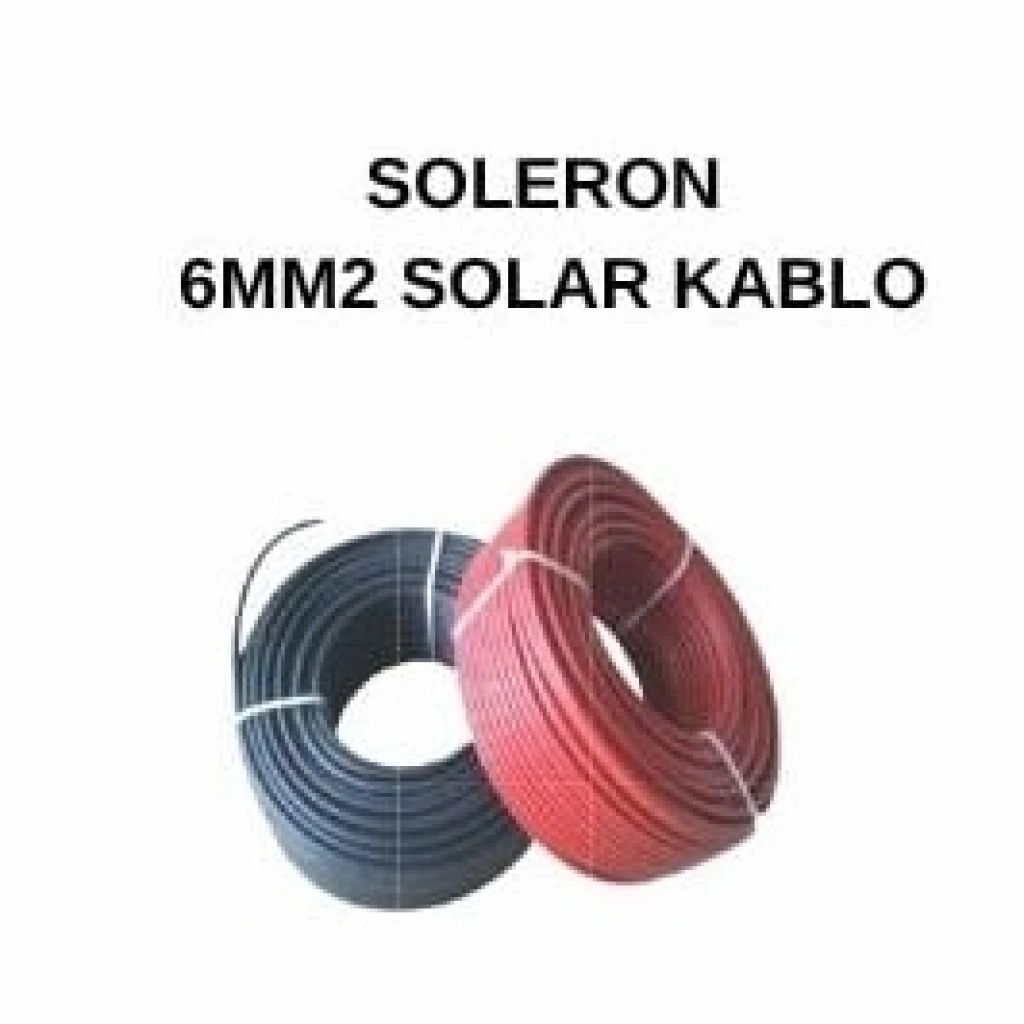

6mm² Solar Kablo PV1-F 0.6/1kV

6mm² Solar Kablo PV1-F, güneş enerjisi ve fotovoltaik sistemlerin DC tarafında kullanılmak üzere tasarlanmış, kalay kaplı elektrolitik bakır iletkenli solar kablodur.

Üretici teknik verilerine göre 6 mm² kesitte kablonun 20°C'deki maksimum DC iletken direnci 3,39 Ω/km, 60°C'de serbest havada akım taşıma kapasitesi ise 70A olarak belirtilmiştir. Kablo -40°C ile +120°C arasında çalışma sıcaklığına uygun olup UV, ozon, nem ve çeşitli dış etkilere karşı dayanım özellikleri sunar.

Hangi Sorunları Çözer?

Fotovoltaik sistemlerde panel ile inverter arasındaki DC bağlantılarında kullanılan kablonun yalnızca kesitine bakmak yeterli değildir. Kablonun;

• DC gerilim seviyesine,
• akım taşıma kapasitesine,
• kablo güzergâhına,
• ortam sıcaklığına,
• UV ve dış ortam koşullarına,
• kablo uzunluğuna,
• gerilim düşümüne

uygun olması gerekir.

6mm² Solar Kablo, özellikle yüksek akımlı ve dış ortamda çalışan fotovoltaik DC bağlantılarında uygun kablo seçimi yapılmasına yardımcı olur.

Öne Çıkan Özellikler

• Kablo kesiti: 6 mm²
• Tip: Solar Cable PV1-F
• İletken: Kalay kaplı elektrolitik bakır
• İletken sınıfı: Class 5
• Yaklaşık tel sayısı: 80
• İletken çapı: 3,05 mm
• Maksimum tek tel çapı: 0,31 mm
• Maksimum DC iletken direnci: 3,39 Ω/km @ 20°C
• Akım taşıma kapasitesi: 70A @ 60°C, serbest havada
• Nominal gerilim: U0/U 0.6/1.0 kV
• Maksimum PV sistem gerilimi: 1,8 kV
• Çalışma sıcaklığı: -40°C / +120°C
• Kısa devre sıcaklığı: +200°C, maksimum 5 saniye
• UV dayanımı
• Ozon dayanımı
• Halojensiz yapı
• Alev geciktirici ve alev dayanımlı izolasyon
• Düşük duman emisyonu
• Düşük gaz korozifliği
• Düşük toksisite
• Dış ortam kullanımına uygun yapı

6mm² Solar Kablo Teknik Özellikleri

Teknik ölçüler ve elektriksel değerler üretici teknik föyündeki 6 mm² sütunundan alınmıştır.

Güneş Enerjisi Sistemlerinde Kullanım

6mm² Solar Kablo, fotovoltaik sistemlerin özellikle DC tarafındaki bağlantılarında kullanılabilir.

Tipik kullanım alanları:

• Güneş panellerinin DC bağlantıları
• Panel dizileri ile inverter arasındaki bağlantılar
• Solar DC kablo tesisatları
• Fotovoltaik saha uygulamaları
• Güneş enerjisi santralleri
• Çatı tipi güneş enerji sistemleri
• Arazi tipi güneş enerji sistemleri
• Solar DC ekipman bağlantıları

Kablo seçimi yapılırken yalnızca 6 mm² olması ve 70A değerine bakılması doğru değildir. Gerçek uygulamada kablo uzunluğu, döşeme şekli, ortam sıcaklığı, paralel kablo sayısı, inverter/panel akımı ve izin verilen gerilim düşümü birlikte değerlendirilmelidir.

UV ve Dış Ortam Dayanımı

Solar kabloların normal elektrik kablolarından ayrılan önemli özelliklerinden biri dış ortam koşullarına dayanıklı olarak tasarlanmasıdır.

Bu ürünün teknik föyünde UV dayanımı, ozon dayanımı, düşük sıcaklıkta bükülme ve uzama, yağ/nem testi gibi dış etkilere yönelik dayanım bilgileri yer almaktadır. Ayrıca kablo yapısında halojensiz, alev geciktirici ve düşük duman özellikleri belirtilmiştir.

Sıcaklık Dayanımı

Üretici teknik verilerinde çalışma sıcaklığı -40°C ile +120°C olarak belirtilmektedir.

Ayrıca maksimum iletken sıcaklığı 120°C, kısa devre durumunda ise +200°C / maksimum 5 saniye değeri verilmiştir.

Uzman Tavsiyesi

6mm² solar kablo özellikle yüksek güçlü PV sistemlerinde tercih edilebilen bir kesittir. Ancak “6 mm² = her sistemde 70A kullanılabilir” şeklinde değerlendirme yapılmamalıdır.

Örneğin uzun DC kablo hatlarında yalnızca akım taşıma kapasitesi değil, gerilim düşümü de kontrol edilmelidir.

Panel dizisi ile inverter arasındaki mesafe arttıkça kablo direncinin oluşturduğu kayıp önem kazanır. Bu nedenle satın alma öncesinde panel gücü, panel dizilim şekli, DC çalışma gerilimi, çalışma akımı ve kablo mesafesinin birlikte değerlendirilmesi daha doğru sonuç verir.

İda Solar olarak solar kablo seçiminde yalnızca ürün fiyatına değil, sistem uyumluluğu ve doğru kesit seçimine de dikkat edilmesini öneriyoruz.

Sık Sorulan Sorular

6mm² Solar Kablo kaç amper taşır?

Üretici teknik föyünde 6 mm² kablo için 60°C'de serbest havada 70A akım taşıma kapasitesi belirtilmiştir. Gerçek uygulamadaki izin verilen akım; ortam sıcaklığı, döşeme şekli ve diğer düzeltme katsayılarına göre değişebilir.

6mm² Solar Kablo nerelerde kullanılır?

Güneş panelleri, PV dizileri, solar inverterlerin DC bağlantıları ve fotovoltaik sistemlerin dış ortam DC kablolamalarında kullanılabilir.

6mm² Solar Kablo UV dayanıklı mı?

Evet. Üretici teknik föyünde UV dayanımı belirtilmektedir.

6mm² Solar Kablo kaç volt?

Kablonun teknik föyünde nominal gerilim U0/U 0.6/1.0 kV, maksimum PV sistem gerilimi ise 1,8 kV olarak belirtilmiştir.

6mm² Solar Kablo sıcaklık aralığı nedir?

Çalışma sıcaklığı -40°C ile +120°C olarak belirtilmiştir.

6mm² Solar Kablo bakır mı?

Evet. İletken yapısı kalay kaplı elektrolitik bakır olarak belirtilmiştir. İletken sınıfı Class 5'tir.

6mm² Solar Kablo ile MC4 konnektör kullanılabilir mi?

Uygun kesit aralığını destekleyen MC4 konnektör ve bağlantı elemanlarıyla kullanılabilir. Konnektör seçerken 6 mm² kablo uyumluluğu mutlaka kontrol edilmelidir.

Neden İda Solar?

İda Solar Enerji olarak yalnızca ürün satışı değil, solar sistemlerde doğru ürün ve doğru uygulama konusunda da destek sunuyoruz.

• Solar enerji sistemleri konusunda uzman destek
• Ürün seçiminde teknik yönlendirme
• Güneş paneli ve inverter sistemleri konusunda deneyim
• Çanakkale ve çevresinde yerel hizmet
• ETBİS'e kayıtlı işletme
• İhtiyaca uygun ürün seçimi konusunda destek

6mm² Solar Kablo Satın Al

Güneş enerjisi sisteminiz için 6mm² Solar Kablo arıyorsanız, ürünün yalnızca fiyatını değil teknik özelliklerini ve sisteminizle uyumluluğunu da değerlendirin.

6mm² Solar Kablo fiyatları ve satın alma seçenekleri için İda Solar Enerji ile iletişime geçin.
