125A DC Şalter
| MODEL | SOLM3DC-315 | SOLM3DC-350 |
|---|---|---|
| Nominal Akım (A) | 315 | 350 |
| Kutup Sayısı | 2 | |
| Nominal Çalışma Gerilimi Ue (V) DC | 500/1000, 750/1000, 1250/1500 | |
| Nominal Yalıtım Gerilimi Ui (V) | 1500 | |
| Nominal Darbe Dayanım Gerilimi Uimp (kV) | 12 | |
| Çalışma Kısa Devre Kesme (kA) | H Type: 65, 35, 15 R Type: 70, 40, 20, 25 |
H Type: 65, 35, 15 R Type: 70, 40, 20, 25 |
| Çalışma Kısa Devre Kesme Kapasitesi Ics (kA) R | Ics = 100%Icu | |
| Bağlantı Şekli | Üstten Giriş - Alttan Çıkış (2P, 3P, 320/3P), Alttan Giriş - Üstten Çıkış (2P, 3P, 320/3P), Alttan Giriş - Alttan Çıkış (3P), Üstten Giriş - Üstten Çıkış (3P) | |
| Mekanik Ömür (Toplam Çalışma Sayısı) | 5000 | |
| Elektriksel Ömür (Toplam Çalışma Sayısı) | 1000, 1000, 700, 500 | 1000, 1000, 700, 500 |
| Yalıtım Özelliği | Evet | |
| Standart | IEC 60947-2, GB/T 14048.2 | |
| İzin Verilen Çevre Sıcaklığı | –35°C ~ +70°C | |
| Koruma Seviyeleri | IP20 | |
| Kalite Sertifikası | CCC, CE, TÜV sertifikaları | |
| Aksesuarlarla Birlikte | Yardımcı, Alarm, Yüksüz, Manuel Kullanım, Elektrikli Kullanım | |
| Ark Mesafesi (mm) | ≤50 (Sıfır ark, ark kapağı ile birlikte) | |
| Geçici Çalışma Değeri | 10In | |
| Genel Boyutlar | 180 | 225 |
| UxGxY (mm) W | 92 | 125 |
| MODEL | SOLM3DC-125 | SOLM3DC-250 |
|---|---|---|
| Nominal Akım In (A) | 80, 100, 125 | 200, 250 |
| Kutup Sayısı | 2 | |
| Nominal Çalışma Gerilimi Ue (V) DC | 500/1000, 1000, 1500 | 500/1000, 750/1000, 1250/1500 |
| Nominal Yalıtım Gerilimi Ui (V) | 1250 | 1500 |
| Nominal Darbe Dayanım Gerilimi Uimp (kV) | 8 | 12 |
| Çalışma Kısa Devre Kesme | H Type: 50, 20 R Type: / |
H Type: 65, 35, 15 R Type: 70, 40, 20, 25 |
| Çalışma Kısa Devre Kesme Kapasitesi Ics (kA) R | Ics = 100% Icu | |
| Bağlantı Şekli | Üstten Giriş - Alttan Çıkış (2P, 320/3P), Alttan Giriş - Üstten Çıkış (2P, 320/3P), Alttan Giriş - Alttan Çıkış (3P), Üstten Giriş - Üstten Çıkış (3P) | |
| Mekanik Ömür (Toplam Çalışma Sayısı) | 5000 | |
| Elektriksel Ömür (Toplam Çalışma Sayısı) | 3000, 2000, 1500 | 1000, 1000, 700, 500 |
| Yalıtım Özelliği | Evet | |
| Standart | IEC 60947-2, GB/T 14048.2 | |
| İzin Verilen Çevre Sıcaklığı | –35°C ~ +70°C | |
| Koruma Seviyeleri | IP20 | |
| Kalite Sertifikası | CCC, CE, TÜV sertifikaları | |
| Aksesuarlarla Birlikte | Yardımcı, Alarm, Yüksüz, Manuel Kullanım, Elektrikli Kullanım | |
| Ark Mesafesi (mm) | ≤50 (Sıfır ark, ark kapağı ile birlikte) | |
| Geçici Çalışma Değeri | 10In | |
| Genel Boyutlar | 150 | 165 |
| UxGxY (mm) W | 63 | 82 |

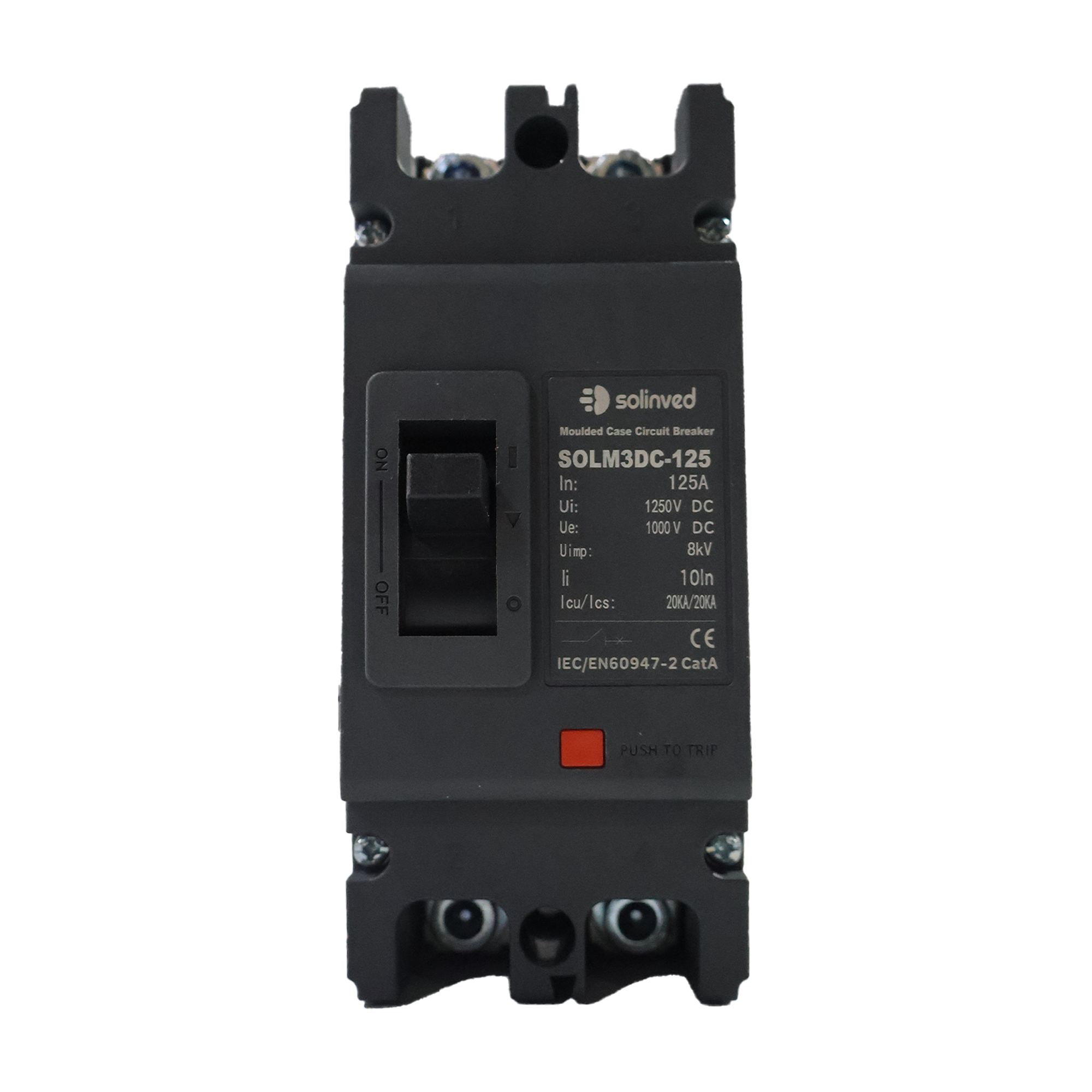

125A DC Şalter (Devre Kesici)
Giriş
Endüstriyel ölçekli DC güç sistemlerinizde mutlak kontrol ve üst düzey güvenlik mi arıyorsunuz? 125A DC Şalter, büyük güneş enerjisi santralleri, ticari enerji depolama sistemleri, ağır hizmet DC ekipmanları ve yüksek kapasiteli şarj altyapıları için tasarlanmış, profesyonel bir anahtarlama ve koruma çözümüdür. 125 Amper kesme kapasitesi ile sisteminizin ana dağıtım hatlarını yönetir ve olası arıza durumlarında kritik ekipmanlarınızı koruyarak iş sürekliliğinizi garanti altına alır.
125A DC Şalter Neden Tercih Edilmelidir?
Endüstriyel Güç Yönetimi için Yüksek Akım Kapasitesi
125A DC nominal değer, bu şalteri çok yüksek güçlü uygulamalarda merkezi bir koruma elemanı yapar. 6kW ve üzeri güçteki güneş dizilerinin, büyük kapasiteli inverterlerin veya paralel bağlı dev akü bankalarının ana besleme devrelerinde kullanılarak sistemin omurgasını oluşturur.
Yüksek Enerjili Arkı Güvenle Söndürme Teknolojisi
125 amper seviyesindeki bir DC devreyi açmak, çok yüksek enerjili ve sürekli bir elektrik arkı oluşturur. Bu şalter, özel olarak güçlendirilmiş kontak yapısı, çok kademeli ark bölmeleri ve manyetik arkı uzaklaştırma sistemleri ile donatılmıştır. Sisteminizin maksimum voltaj ve akımında dahi, kesme işlemini güvenli ve hasarsız bir şekilde gerçekleştirerek yangın riskini ortadan kaldırır.
Ana Kolon İzolasyonu için 2 veya 3 Kutup Seçeneği
Profesyonel sistemlerde, pozitif, negatif ve hatta topraklanmış nötr hatların bile izole edilmesi gerekebilir. 125A DC Şalter, genellikle 2 kutuplu (2P) olarak sunulsa da, özel uygulamalar için 3 kutuplu (3P) versiyonları da mevcuttur. Bu, sisteminizin tamamını tek bir hareketle enerjiden ayırmanızı sağlayarak bakım ve acil müdahale süreçlerini son derece güvenli hale getirir.
Termik-Manyetik Koruma ile Hassas Seçicilik
İçerdiği gelişmiş koruma mekanizması, sadece kısa devreyi değil, uzun süreli ancak nominal değerin üzerindeki aşırı yüklenmeleri de algılar. Bu "seçicilik", yalnızca arızalı bölümü devre dışı bırakarak sistemin geri kalanının çalışmaya devam etmesine olanak tanır. Bu özellik, özellikle paralel sistemlerde iş sürekliliği için hayati öneme sahiptir.
Ağır Hizmet Tipi Endüstriyel Yapı
Sürekli tam yük altında, yüksek ortam sıcaklıklarında ve titreşimli ortamlarda dahi uzun ömürlü çalışmak üzere mühendislikle tasarlanmıştır. Alev geciktirici malzemeden üretilmiş muhafazası, yüksek sıcaklığa dayanıklı kontakları ve sağlam mekanik yapısı ile en zorlu endüstriyel şartlara meydan okur.
Modüler ve Genişleyebilir Sistem Entegrasyonu
DIN rayı montajı, panonuzdaki diğer koruma ve kontrol cihazları (sigortalar, kontaktörler, ölçüm cihazları) ile uyumlu bir şekilde entegre olmasını sağlar. Yardımcı kontak (açık/kapı sinyali) ve kilitlenebilir kol opsiyonları ile uzaktan izleme ve yetkisiz müdahaleye karşı fiziksel güvenlik sunar.
125A DC Şalter Teknik Özellikleri ve Modeller
Nominal Akım (In): 125 Amper DC.
Kesme Gerilimi (Ue): Yaygın olarak 500V DC, 750V DC ve 1000V DC modelleri bulunur. 1500V DC gibi yüksek gerilimli güneş santralleri için özel modeller temin edilebilir.
Kutup Sayısı: Standart olarak 2 kutuplu (2P). Özel sipariş ile 3 kutuplu (3P) veya 4 kutuplu (4P).
Koruma Karakteristiği: Endüstriyel motor ve trafo uygulamaları için "D" veya "K" karakteristiği önerilir. Genel amaçlı kullanımda "C" de kullanılabilir.
Bağlantı Kapasitesi: Üst ve alt klemensler, 50 mm²'ye kadar bakır kablo bağlantısına izin verir.
Kesme Kapasitesi (Icu): 10kA ile 25kA arasında değişen, yüksek kısa devre akımlarını kesebilme yeteneği.
Çalışma Sıcaklığı: -40°C ile +85°C gibi geniş bir aralıkta çalışabilir.
Kullanım Alanları
Ticari ve Endüstriyel Güneş Enerjisi Santralleri: 20kW ve üzeri tesislerde string combiner box çıkışlarında veya merkezi inverter DC girişinde ana şalter olarak.
Mikro Şebeke ve Enerji Depolama Sistemleri: Ada sistemlerinde jeneratör, güneş ve akü bankası arasındaki DC bağlantı hatlarının yönetiminde.
Endüstriyel Elektroliz ve Kaplama Sistemleri: Yüksek akım gerektiren endüstriyel proseslerin DC güç beslemelerinde.
Elektrikli Otobüs ve Ağır Vasıta Şarj İstasyonları: Megawatt seviyesindeki DC hızlı şarj istasyonlarının iç panolarında.
Telekom ve Veri Merkezi DC Güç Sistemleri: -48V DC güç dağıtımında ana kesici olarak.
Araştırma ve Test Ekipmanları: Yüksek güçlü DC kaynakların çıkış korumasında.
125A DC Şalter Fiyatları ve Seçim Tavsiyeleri
Fiyatları ve Yatırım Değeri
125A DC Şalter fiyatları, kesme kapasitesi, voltaj değeri ve marka gibi faktörlere bağlı olarak değişkenlik gösterir. Bu seviye bir ekipman, kurulum maliyetinin küçük bir bölümünü oluştursa da, sistem güvenliği ve olası arıza maliyetleri düşünüldüğünde en kritik bileşenlerden biridir. Kaliteli bir 125A DC Şalter, pahalı inverterlerinizi, akü bankalarınızı ve hatta tesisinizi yangın riskine karşı koruyan bir sigorta poliçesi gibidir.
Kritik Seçim ve Kurulum Tavsiyeleri
Sistem Maksimum Voltajı ile Şalter Voltajının Mutlak Uyumu: Özellikle güneş enerjisi sistemlerinde, panel dizisinin soğuk havadaki maksimum açık devre gerilimi (VOC) hesaplanmalı ve şalterin voltaj değeri bu değerin en az %25 üzerinde seçilmelidir. 1000V VOC'lu bir sistem için 1000V DC şalter minimum, 1250V veya 1500V DC şalter ise önerilen seçim olacaktır.
Akım Değerinin Gerçekçi Hesaplanması: Şalter, devrenin maksimum sürekli çalışma akımının (örneğin, inverterin maksimum DC giriş akımı) en az %125'i kadar seçilmelidir. Ayrıca, ortam sıcaklığı yüksekse akım düşümü dikkate alınmalıdır.
Kısa Devre Hesapları Yapılmalıdır: Sistemin olası maksimum kısa devre akımı hesaplanmalı ve şalterin kesme kapasitesi (Icu) bu değerden yüksek olmalıdır. Büyük akü bankaları çok yüksek kısa devre akımı üretebilir.
Kalite ve Sertifikasyon Şarttır: IEC 60947-2 standardına uygunluk aranmalıdır. UL, TÜV gibi ek sertifikalar ürünün test edildiğinin göstergesidir. Marka güvenilirliği bu seviyede çok önemlidir.
Termal Yönetime Dikkat Edilmelidir: 125A akım taşıyan bir şalter ısınacaktır. Panoda yeterli hava sirkülasyonu sağlanmalı, şalter birbirine ve diğer ekipmanlara çok yakın monte edilmemelidir.
Profesyonel Montaj ve Uygun Kablolama Zorunludur: Bu iş, mutlaka sertifikalı bir elektrik mühendisi veya teknisyeni tarafından yapılmalıdır. Kablo kesitleri (en az 35 mm², tercihen 50 mm²) doğru seçilmeli, bağlantılar belirtilen tork değerinde sıkılmalı ve bakır-oksit önleyici macun kullanılmalıdır. Hatalı bağlantı, yangına davetiye çıkarır.
ETBİS Güvencesi ile Endüstriyel Güç Çözümleri
Firmamız, ETBİS kayıtlı olup, endüstriyel ve ticari ölçekteki en zorlu DC güç uygulamalarınız için gerekli tüm yüksek performanslı koruma ekipmanlarını teknik şartnamelere uygun olarak tedarik etmektedir. 125A DC Şalter, sisteminizin güvenilirliğini temsil eden, performans odaklı bir mühendislik ürünüdür.
125A DC Şalter teknik özellikleri, proje bazlı seçim ve anahtar teslim sistem kurulumu için lütfen mühendislik ve satış ekibimizle iletişime geçiniz. Gücünüz, güvenliğinizle eş değerdir.
