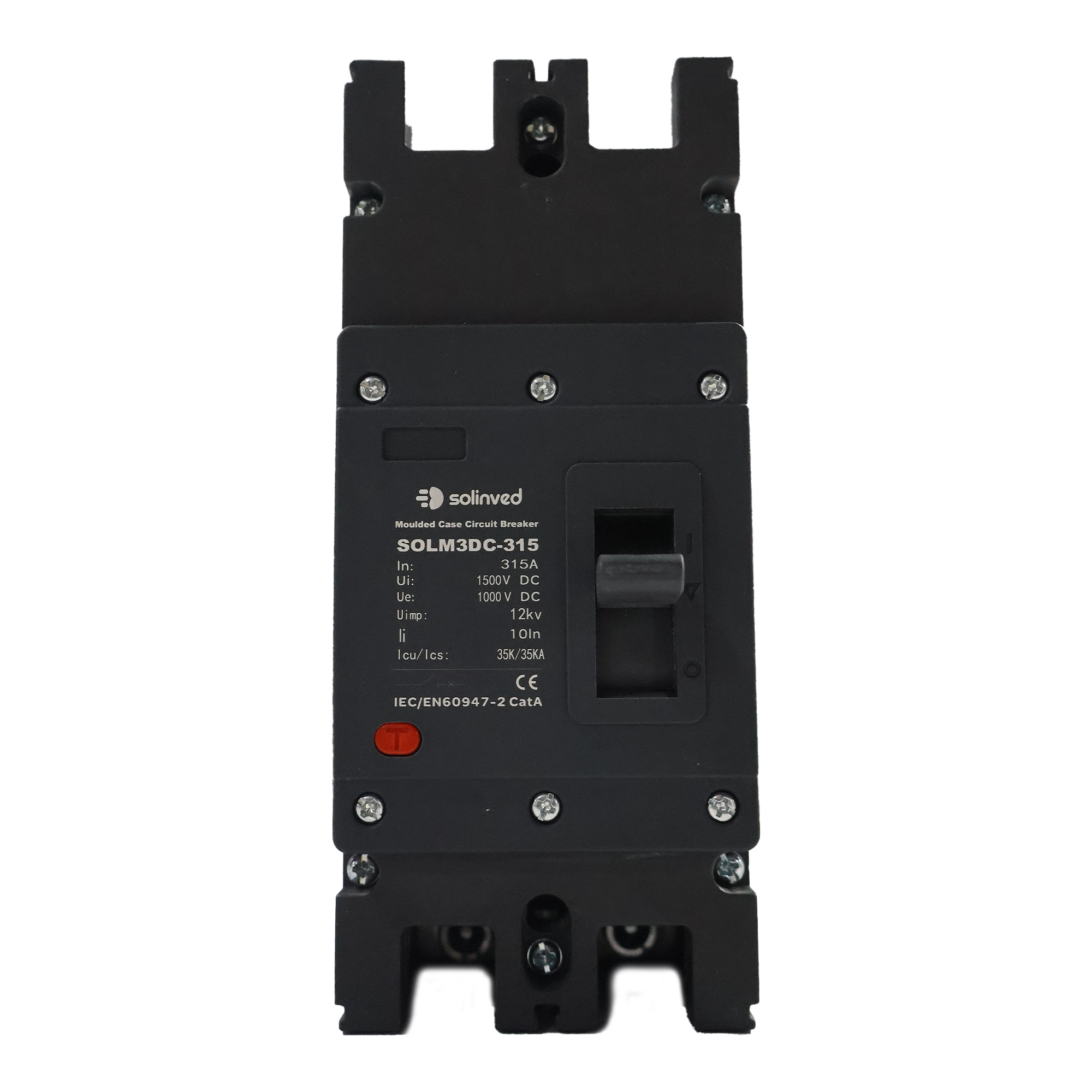

315A DC Şalter
| MODEL | SOLM3DC-315 | SOLM3DC-350 |
|---|---|---|
| Nominal Akım (A) | 315 | 350 |
| Kutup Sayısı | 2 | |
| Nominal Çalışma Gerilimi Ue (V) DC | 500/1000, 750/1000, 1250/1500 | |
| Nominal Yalıtım Gerilimi Ui (V) | 1500 | |
| Nominal Darbe Dayanım Gerilimi Uimp (kV) | 12 | |
| Çalışma Kısa Devre Kesme (kA) | H Type: 65, 35, 15 R Type: 70, 40, 20, 25 |
H Type: 65, 35, 15 R Type: 70, 40, 20, 25 |
| Çalışma Kısa Devre Kesme Kapasitesi Ics (kA) R | Ics = 100%Icu | |
| Bağlantı Şekli | Üstten Giriş - Alttan Çıkış (2P, 3P, 320/3P), Alttan Giriş - Üstten Çıkış (2P, 3P, 320/3P), Alttan Giriş - Alttan Çıkış (3P), Üstten Giriş - Üstten Çıkış (3P) | |
| Mekanik Ömür (Toplam Çalışma Sayısı) | 5000 | |
| Elektriksel Ömür (Toplam Çalışma Sayısı) | 1000, 1000, 700, 500 | 1000, 1000, 700, 500 |
| Yalıtım Özelliği | Evet | |
| Standart | IEC 60947-2, GB/T 14048.2 | |
| İzin Verilen Çevre Sıcaklığı | –35°C ~ +70°C | |
| Koruma Seviyeleri | IP20 | |
| Kalite Sertifikası | CCC, CE, TÜV sertifikaları | |
| Aksesuarlarla Birlikte | Yardımcı, Alarm, Yüksüz, Manuel Kullanım, Elektrikli Kullanım | |
| Ark Mesafesi (mm) | ≤50 (Sıfır ark, ark kapağı ile birlikte) | |
| Geçici Çalışma Değeri | 10In | |
| Genel Boyutlar | 180 | 225 |
| UxGxY (mm) W | 92 | 125 |
| MODEL | SOLM3DC-125 | SOLM3DC-250 |
|---|---|---|
| Nominal Akım In (A) | 80, 100, 125 | 200, 250 |
| Kutup Sayısı | 2 | |
| Nominal Çalışma Gerilimi Ue (V) DC | 500/1000, 1000, 1500 | 500/1000, 750/1000, 1250/1500 |
| Nominal Yalıtım Gerilimi Ui (V) | 1250 | 1500 |
| Nominal Darbe Dayanım Gerilimi Uimp (kV) | 8 | 12 |
| Çalışma Kısa Devre Kesme | H Type: 50, 20 R Type: / |
H Type: 65, 35, 15 R Type: 70, 40, 20, 25 |
| Çalışma Kısa Devre Kesme Kapasitesi Ics (kA) R | Ics = 100% Icu | |
| Bağlantı Şekli | Üstten Giriş - Alttan Çıkış (2P, 320/3P), Alttan Giriş - Üstten Çıkış (2P, 320/3P), Alttan Giriş - Alttan Çıkış (3P), Üstten Giriş - Üstten Çıkış (3P) | |
| Mekanik Ömür (Toplam Çalışma Sayısı) | 5000 | |
| Elektriksel Ömür (Toplam Çalışma Sayısı) | 3000, 2000, 1500 | 1000, 1000, 700, 500 |
| Yalıtım Özelliği | Evet | |
| Standart | IEC 60947-2, GB/T 14048.2 | |
| İzin Verilen Çevre Sıcaklığı | –35°C ~ +70°C | |
| Koruma Seviyeleri | IP20 | |
| Kalite Sertifikası | CCC, CE, TÜV sertifikaları | |
| Aksesuarlarla Birlikte | Yardımcı, Alarm, Yüksüz, Manuel Kullanım, Elektrikli Kullanım | |
| Ark Mesafesi (mm) | ≤50 (Sıfır ark, ark kapağı ile birlikte) | |
| Geçici Çalışma Değeri | 10In | |
| Genel Boyutlar | 150 | 165 |
| UxGxY (mm) W | 63 | 82 |

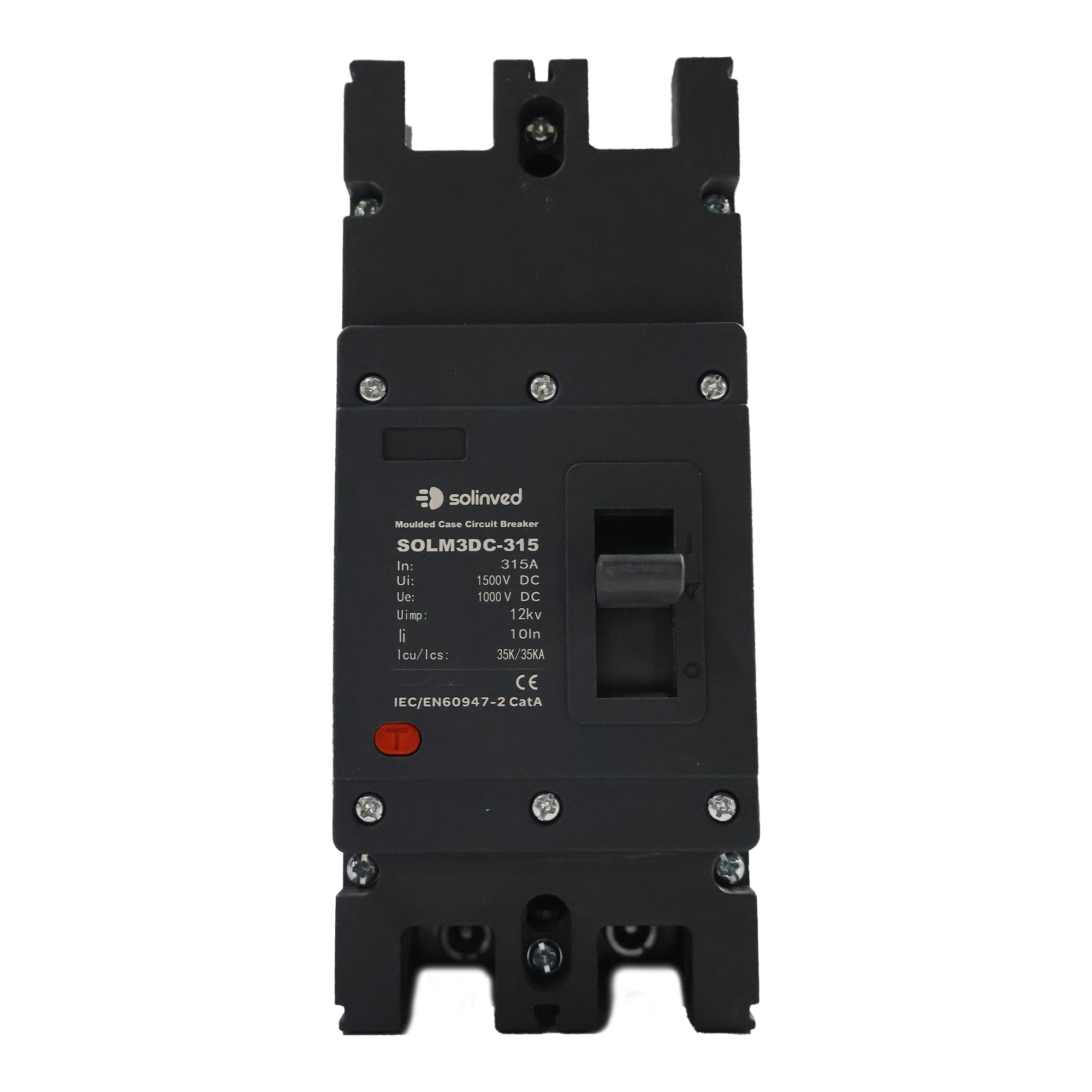

315A DC Şalter (Devre Kesici)
Giriş
Megawatt seviyesindeki endüstriyel DC güç sistemlerinizde kesintisiz güvenlik ve mutlak kontrol mükemmelliği mi arıyorsunuz? 315A DC Şalter, büyük ölçekli güneş enerjisi santralleri, enerji depolama sistemleri, elektrikli ulaşım altyapıları ve ağır sanayi uygulamaları için tasarlanmış üst düzey bir mühendislik ürünüdür. 315 Amper kesme kapasitesi ve yüksek voltaj dayanımı ile sisteminizin ana dağıtım merkezinde kritik bir rol oynayarak, hem ekipman korumasını hem de operasyonel güvenliği garanti altına alır.
315A DC Şalter Neden Tercih Edilmelidir?
Endüstriyel Ölçekte Üstün Akım Taşıma Kapasitesi
315A DC nominal değeri, bu şalteri endüstriyel sınıf uygulamaların vazgeçilmez ana bileşeni haline getirir. 100kW üzeri güneş santrallerinde, merkezi inverter sistemlerinde, büyük kapasiteli lityum iyon depolama çözümlerinde ve paralel akü konfigürasyonlarında ana koruma ve izolasyon elemanı olarak kullanılır. Sistemin omurgasını oluşturarak tüm güç akışını güvenle yönetir.
Üstün Ark Söndürme Teknolojisi ile Kesin Koruma
315 amper seviyesinde bir DC devreyi açmak, çok yüksek enerjili ve stabil bir elektrik arkı oluşturur. Bu şalter, özel olarak tasarlanmış çok odacıklı ark söndürme sistemi, manyetik alan kontrollü ark uzaklaştırma mekanizması ve yüksek ısıya dayanıklı seramik bileşenler ile donatılmıştır. En yüksek sistem voltaj ve akım değerlerinde dahi, kesme işlemini güvenli ve kontrollü bir şekilde gerçekleştirerek yangın riskini ve ekipman hasarını önler.
Ana Güç Dağıtımı için 2, 3 veya 4 Kutup Seçenekleri
Profesyonel sistemlerde, komple devre izolasyonu için birden fazla kutbun aynı anda kesilmesi gereklidir. 315A DC Şalter, standart 2 kutuplu (2P) modellerin yanı sıra, 3 kutuplu (3P) ve 4 kutuplu (4P) versiyonları ile sunulur. Bu esneklik, pozitif, negatif ve gerektiğinde topraklanmış nötr hatların tek bir hareketle izole edilmesini sağlayarak, bakım ve acil durum müdahalelerinde üst düzey güvenlik sağlar.
Termik-Manyetik ve Dijital Koruma Seçenekleri
Gelişmiş modellerde, klasik termik-manyetik korumanın yanı sıra dijital koruma röleleri ile entegre çalışabilme özelliği bulunur. Bu sayede aşırı yük, kısa devre, aşırı/az voltaj ve ters polarite koruması gibi fonksiyonlar yüksek hassasiyetle sağlanabilir. Ayrıca, seçicilik özelliği ile yalnızca arızalı bölüm devre dışı bırakılarak sistemin geri kalanının çalışmaya devam etmesi sağlanır.
Ağır Hizmet Tipi Endüstriyel Yapı ve Dayanıklılık
Sürekli tam yük altında, yüksek ortam sıcaklıklarında, titreşimli ve zorlu endüstriyel ortamlarda uzun ömürlü çalışmak üzere tasarlanmıştır. Alev geciktirici ve kendini söndürücü malzemeden üretilmiş muhafazası, yüksek sıcaklığa dayanıklı gümüş alaşımlı kontakları ve korozyona dayanıklı bağlantı klemensleri ile en zorlu şartlarda dahi performansını korur.
Modüler Sistem Entegrasyonu ve İzleme Kolaylığı
DIN rayı montajı ile kolayca panoya entegre edilebilir. Yardımcı kontaklar (açık/kapalı sinyali), alarm kontakları, kilitlenebilir kol mekanizması ve uzaktan kumanda için motorlu sürücü opsiyonları ile tam bir kontrol ve izleme çözümü sunar. Bu özellikler, sistem otomasyonu ve uzaktan yönetim için ideal bir altyapı sağlar.
315A DC Şalter Teknik Özellikleri ve Modeller
Nominal Akım (In): 315 Amper DC.
Kesme Gerilimi (Ue): 500V DC, 750V DC, 1000V DC ve 1500V DC gibi yüksek gerilim değerlerinde modeller mevcuttur. 1500V DC modeller, modern güneş santralleri için özel olarak geliştirilmiştir.
Kutup Sayısı: 2 kutuplu (2P), 3 kutuplu (3P) veya 4 kutuplu (4P) seçenekleri bulunur.
Koruma Karakteristiği: Endüstriyel uygulamalar için "D" veya "K" karakteristiği, genel amaçlı kullanım için "C" karakteristiği önerilir.
Bağlantı Kapasitesi: Üst ve alt klemensler, 95-120 mm²'ye kadar bakır kablo bağlantısına izin verir.
Kesme Kapasitesi (Icu): 25kA ile 65kA arasında değişen, çok yüksek kısa devre akımlarını kesebilme yeteneği.
Çalışma Sıcaklığı: -40°C ile +85°C aralığında kararlı çalışma.
Koruma Sınıfı: IP20 (panoda kullanım için) veya daha yüksek korumalı modeller mevcuttur.
Kullanım Alanları
Büyük Ölçekli Güneş Enerjisi Santralleri: 100kW ve üzeri tesislerde merkezi inverter DC girişinde, string combiner box gruplarının çıkışında veya DC dağıtım panolarında ana şalter olarak.
Enerji Depolama Sistemleri (BESS): Megawatt seviyesindeki batarya enerji depolama sistemlerinin şarj/deşarj hatlarının korunmasında.
Elektrikli Araç Hızlı Şarj İstasyonları: 250kW ve üzeri DC hızlı şarj istasyonlarının iç DC dağıtımında.
Endüstriyel Elektroliz ve Kaplama Tesisleri: Yüksek akım gerektiren endüstriyel proseslerin DC güç besleme sistemlerinde.
Telekom ve Veri Merkezi DC Güç Sistemleri: Büyük kapasiteli -48V DC güç dağıtım sistemlerinde ana kesici olarak.
Araştırma Laboratuvarları ve Test Sistemleri: Yüksek güçlü DC kaynakların ve test ekipmanlarının çıkış korumasında.
Denizcilik ve Offshore Uygulamaları: Gemilerde ve açık deniz platformlarında DC güç sistemlerinin korunmasında.
315A DC Şalter Fiyatları ve Seçim Tavsiyeleri
Fiyatları ve Yatırım Değeri
315A DC Şalter fiyatları, teknik özelliklere, marka değerine ve sertifikasyonlara göre değişkenlik gösterir. Bu seviye bir ekipman, toplam proje maliyetinin kritik bir bölümünü oluştursa da, sistem güvenliği ve işletme sürekliliği açısından en önemli bileşenlerden biridir. Kaliteli bir 315A DC Şalter, pahalı endüstriyel ekipmanlarınızı, enerji altyapınızı ve tesisinizi koruyan bir sigorta poliçesi gibidir. Uzun vadeli güvenilirlik ve düşük bakım maliyeti, yapacağınız yatırımın değerini kanıtlar.
Kritik Seçim ve Kurulum Tavsiyeleri
Sistem Maksimum Voltajı ile Şalter Voltajının Mutlak Uyumu: Özellikle güneş enerjisi sistemlerinde, panel dizisinin soğuk havadaki maksimum açık devre gerilimi (VOC) hesaplanmalı ve şalterin voltaj değeri bu değerin en az %25-30 üzerinde seçilmelidir. 1500V VOC'lu bir sistem için 1500V DC şalter minimum, daha yüksek değerli bir şalter ise önerilen seçim olacaktır.
Akım Değerinin Gerçekçi Hesaplanması: Şalter, devrenin maksimum sürekli çalışma akımının (örneğin, inverterin maksimum DC giriş akımı) en az %125-150'i kadar seçilmelidir. Ortam sıcaklığı yüksekse akım düşümü dikkate alınmalıdır. 315A şalter, genellikle 250-280A sürekli çalışma akımı için uygundur.
Kısa Devre Hesapları Yapılmalıdır: Sistemin olası maksimum kısa devre akımı hesaplanmalı ve şalterin kesme kapasitesi (Icu) bu değerden yüksek olmalıdır. Büyük akü bankaları ve güneş dizileri çok yüksek kısa devre akımı üretebilir.
Kalite ve Sertifikasyon Şarttır: IEC 60947-2 standardına uygunluk aranmalıdır. UL, TÜV, CE gibi ek sertifikalar ürünün test edildiğinin göstergesidir. Marka güvenilirliği bu seviyede çok önemlidir.
Termal Yönetime Dikkat Edilmelidir: 315A akım taşıyan bir şalter önemli miktarda ısı üretir. Panoda yeterli hava sirkülasyonu sağlanmalı, şalter birbirine ve diğer ekipmanlara çok yakın monte edilmemelidir. Isı yayıcı özellikli panolar tercih edilmelidir.
Profesyonel Montaj ve Uygun Kablolama Zorunludur: Bu iş, mutlaka sertifikalı bir elektrik mühendisi veya teknisyeni tarafından yapılmalıdır. Kablo kesitleri (en az 95 mm², tercihen 120 mm²) doğru seçilmeli, bağlantılar belirtilen tork değerinde sıkılmalı ve bakır-oksit önleyici macun kullanılmalıdır. Hatalı bağlantı, ciddi güvenlik riski oluşturur.
Periyodik Bakım ve Test: Endüstriyel ölçekteki bu şalterlerin periyodik bakımı ve test edilmesi gereklidir. Kontak direnci ölçümü, mekanik testler ve koruma fonksiyonlarının kontrolü yapılmalıdır.
ETBİS Güvencesi ile Endüstriyel Güç Çözümleri
Firmamız, ETBİS kayıtlı olup, endüstriyel ve ticari ölçekteki en zorlu DC güç uygulamalarınız için gerekli tüm yüksek performanslı koruma ekipmanlarını teknik şartnamelere uygun olarak tedarik etmektedir. 315A DC Şalter, sisteminizin güvenilirliğini temsil eden, performans odaklı bir mühendislik ürünüdür.
315A DC Şalter teknik özellikleri, proje bazlı seçim ve anahtar teslim sistem kurulumu için lütfen mühendislik ve satış ekibimizle iletişime geçiniz. Gücünüz, güvenliğinizle eş değerdir.
