MC4 Konnektör Seti
SMC4-MC4 Disi-Erkek Baglantı Konnektörü Seti
24 ay garantili
1000V DC.
- Solar konnektörler akımı kablolar arasında aktarır ve güneş panellerinin birbiri ile bağlantısını sağlar.
- Kurulan sistemin ömrü uzatır, güvenliğini arttırır ve kurulumu kolaylaştırır.
- Özel emniyet kilitleme sistemi sayesinde sadece özel montaj aleti ile açılabilir.

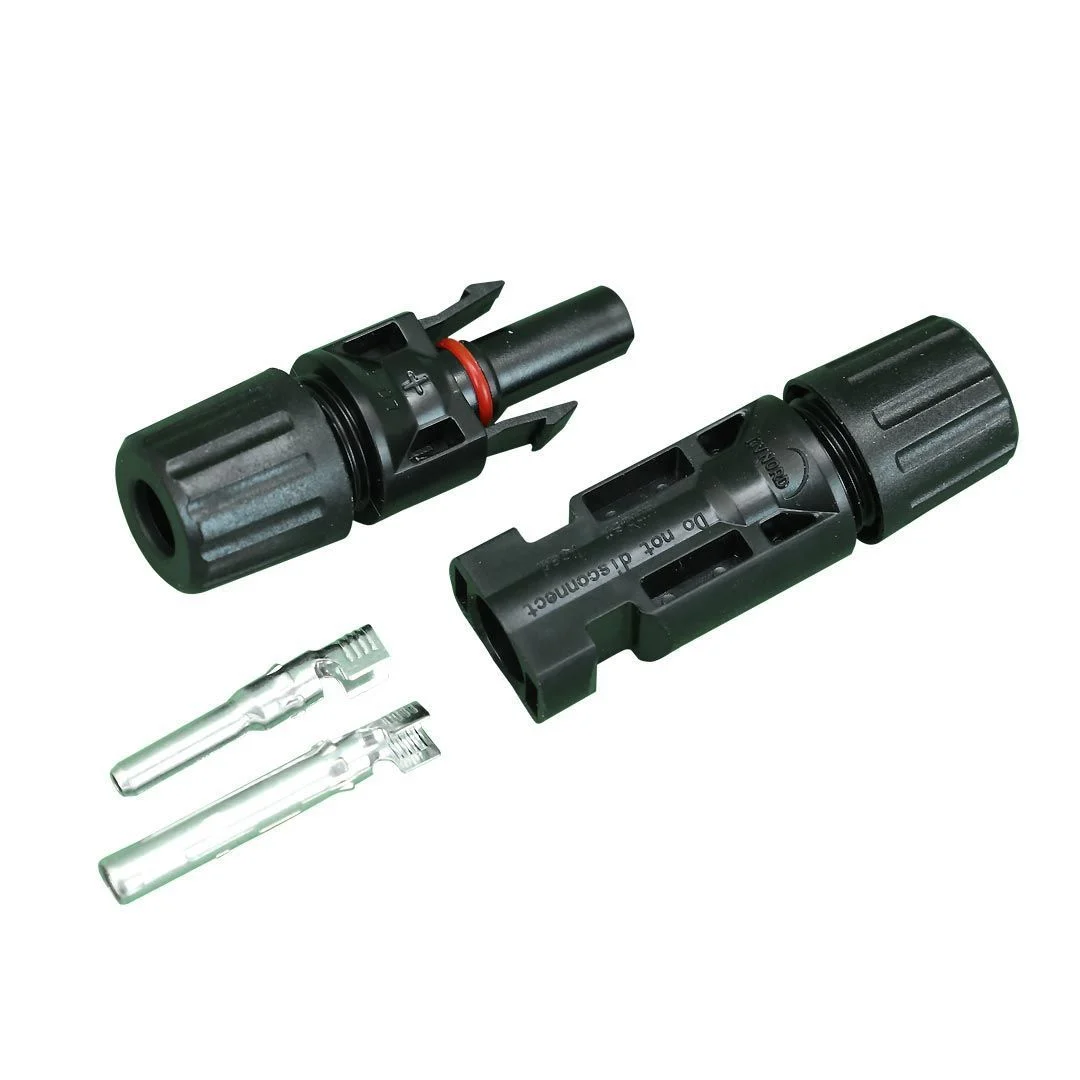

- MC4 konnektör , dişi ve erkek olmak üzere 2'li set halinde satılmaktadır.
| MODEL | SOL-MC4 | SOL-T21 | SOL-T31 |
|---|---|---|---|
| Bağlantı sistemi | 4mm–6mm | ||
| Nominal gerilim | 1000V DC (IEC) | ||
| Nominal akım | 30A (4mm²–6mm²) | ||
| Test gerilimi | 6kV (50Hz, 1 dakika) | ||
| Çalışma sıcaklık aralığı | –40°C ... +90°C (IEC) | ||
| Üst sınır sıcaklığı | +105°C (IEC) | ||
| Bağlı durumdaki koruma sınıfı | IP67 | ||
| Bağlantısız durumdaki koruma sınıfı | IP2X | ||
| Fiş konnektörlerinin kontak direnci | 0.5mΩ | ||
| Kontakt malzemesi | Bakır Alaşım, Kalay Kaplı | ||
| Yalıtım malzemesi | PC/PPO | ||
| Kilit sistemi | Geçmeli Kilit Sistemi | ||
| Yanmazlık sınıfı | UL-94-V0 | ||
| Tuz püskürtme testi, şiddet seviyesi 5 | IEC 60068-2-52 | ||
MC4 Konnektör Seti: Güneş Enerjisi Bağlantılarınızın Altın Standardı!
Güneş enerjisi sistemlerinde panelleri birbirine ve sistemin diğer elektrikli bileşenlerine (invertör, şarj kontrol cihazı vb.) bağlamak için kullanılan MC4 Konnektör Seti, solar enerji sektöründe uluslararası bir standart haline gelmiştir. Bu setler, güneş panellerinden gelen doğru akım (DC) enerjisinin güvenli, su geçirmez ve dayanıklı bir şekilde iletilmesini sağlamak üzere özel olarak tasarlanmıştır.
Bir MC4 konnektör seti genellikle bir adet erkek (erkek pinli) ve bir adet dişi (dişi pinli) konnektörden oluşur. Bu konnektörler, yüksek DC voltajlarına (genellikle 1000V ila 1500V DC'ye kadar) ve akımlara (genellikle 30A ila 50A'e kadar) dayanacak şekilde üretilir.
Neden MC4 Konnektör Seti Kullanmalısınız? Kazanımlarınız Neler Olacak?
Üstün Elektriksel Performans ve Güvenilirlik: MC4 konnektörleri, kablo ile metal kontak (pin) arasında sıkı ve düşük dirençli bir bağlantı sağlayarak enerji kaybını minimize eder. Bu sayede güneş panellerinizden elde ettiğiniz enerjinin tamamı sisteme aktarılır, bu da genel verimliliği artırır.
Çevresel Koşullara Karşı Maksimum Koruma: Dış mekan koşullarında yıllarca sorunsuz çalışmak üzere tasarlanmıştır. Genellikle IP67 veya IP68 koruma sınıfına sahiptirler; bu da onları toza, suya (geçici daldırmaya bile dayanıklı) ve UV ışınlarına karşı tamamen korumalı hale getirir. Zorlu hava koşullarında (yağmur, kar, rüzgar, sıcaklık dalgalanmaları) güvenilir bağlantı sağlarlar.
Hızlı ve Kolay Kurulum (Tak-Çalıştır): Özel tasarımları sayesinde, uygun MC4 sıkma pensesi ve MC4 anahtarları kullanılarak kabloların soyulması, pinlerin sıkılması ve konnektörlerin birleştirilmesi son derece hızlı ve pratiktir. Bu, kurulum süresini ve işçilik maliyetlerini önemli ölçüde düşürür.
Emniyetli Kilitleme Mekanizması: Konnektörler, yanlışlıkla veya dış etkenlerle ayrılmayı önleyen güvenli bir kilitleme sistemine sahiptir. Bu kilit, sadece özel bir sökme aracıyla (MC4 anahtarı) açılabilir, bu da ek güvenlik ve yetkisiz müdahaleye karşı koruma sağlar.
Geniş Uyumluluk: Farklı üreticilerin güneş panelleri ve solar kablolarıyla geniş çapta uyumludur. Genellikle 2.5 mm², 4 mm² ve 6 mm² (veya AWG karşılıkları olan 14 AWG, 12 AWG, 10 AWG) gibi yaygın solar kablo kesitleriyle uyumlu modelleri bulunur.
Yangın ve Ark Riskinin Azaltılması: Güvenilir ve sıkı bağlantılar, yüksek DC akımlarında oluşabilecek ısınmayı ve tehlikeli elektrik arklarını (kıvılcımlanma) önleyerek sistem güvenliğini artırır.
Uluslararası Standartlara Uyum: Çoğu MC4 konnektör, TÜV Rheinland ve CE gibi uluslararası kalite ve güvenlik sertifikalarına sahiptir, bu da ürünün güvenilirliğini ve performansını garanti eder.
MC4 Konnektör Seti Teknik Özellikleri (Genel):
Set İçeriği: 1 adet Erkek MC4 Konnektör, 1 adet Dişi MC4 Konnektör
Nominal Gerilim: Genellikle 1000V DC (IEC standardı) veya 1500V DC
Nominal Akım: Genellikle 30A, 45A veya 50A (kablo kesitine göre değişir)
Uyumlu Kablo Kesiti: 2.5 mm², 4 mm², 6 mm² (veya 14 AWG, 12 AWG, 10 AWG)
Koruma Sınıfı: IP67 / IP68 (toz ve suya karşı tam koruma)
Çalışma Sıcaklık Aralığı: Genellikle -40°C ila +90°C
Kontak Malzemesi: Kalay Kaplı Bakır Alaşım
Yalıtım Malzemesi: PPO / PC (UV dayanıklı ve alev geciktirici)
Bağlantı Tipi: Sıkma (Crimping) tipi
Kilit Sistemi: Geçmeli Kilit Sistemi (Özel aletle açılabilir)
MC4 Konnektör Setinin Kullanım Alanları:
Güneş Paneli Kurulumları: Konut, ticari ve endüstriyel tüm güneş enerjisi sistemlerinde panellerin birbirine ve diğer DC hatlarına bağlantısı.
Off-Grid (Şebekeden Bağımsız) Sistemler: Karavanlar, tekneler, kamp alanları, bağ evleri ve uzaktan beslenen enerji sistemlerinde.
Solar Pompa Sistemleri: Güneş enerjili su pompası sistemlerinde güvenli elektrik bağlantısı.
Mobil Uygulamalar: Seyyar araçlar ve mobil enerji çözümlerinde DC kablolama.
MC4 Konnektör Seti, güneş enerjisi sisteminizin uzun ömürlü, verimli ve en önemlisi güvenli çalışması için olmazsa olmaz bir bileşendir. Doğru kurulum için MC4 sıkma pensesi ve MC4 anahtarları gibi özel aletlerin kullanılması şiddetle tavsiye edilir.
