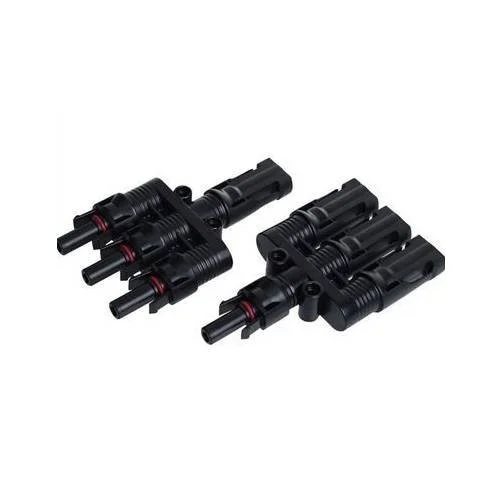

T3-1 Tipi Konnektör Seti
SMC4-MC4 Disi-Erkek Baglantı Konnektörü Seti
24 ay garantili
1000V DC.
- Solar konnektörler akımı kablolar arasında aktarır ve güneş panellerinin birbiri ile bağlantısını sağlar.
- Kurulan sistemin ömrü uzatır, güvenliğini arttırır ve kurulumu kolaylaştırır.
- Özel emniyet kilitleme sistemi sayesinde sadece özel montaj aleti ile açılabilir.
- SMC4 konnektör T tipi dişi ve erkek olmak üzere 2'li set halinde satılmaktadır.
| MODEL | SOL-MC4 | SOL-T21 | SOL-T31 |
|---|---|---|---|
| Bağlantı sistemi | 4mm–6mm | ||
| Nominal gerilim | 1000V DC (IEC) | ||
| Nominal akım | 30A (4mm²–6mm²) | ||
| Test gerilimi | 6kV (50Hz, 1 dakika) | ||
| Çalışma sıcaklık aralığı | –40°C ... +90°C (IEC) | ||
| Üst sınır sıcaklığı | +105°C (IEC) | ||
| Bağlı durumdaki koruma sınıfı | IP67 | ||
| Bağlantısız durumdaki koruma sınıfı | IP2X | ||
| Fiş konnektörlerinin kontak direnci | 0.5mΩ | ||
| Kontakt malzemesi | Bakır Alaşım, Kalay Kaplı | ||
| Yalıtım malzemesi | PC/PPO | ||
| Kilit sistemi | Geçmeli Kilit Sistemi | ||
| Yanmazlık sınıfı | UL-94-V0 | ||
| Tuz püskürtme testi, şiddet seviyesi 5 | IEC 60068-2-52 | ||
T3-1 Tipi Konnektör Seti: Güneş Paneli Bağlantılarınız İçin Standart ve Güvenilir Çözüm!
Güneş enerjisi sistemlerinin kurulumunda, güneş panellerini birbirine ve diğer sistem bileşenlerine (invertör, şarj kontrol cihazı vb.) bağlamak için kullanılan T3-1 Tipi Konnektör Seti, MC4 tipi konnektörlerin bir versiyonu olarak karşımıza çıkar. Bu setler, özellikle solar kabloların güvenli, su geçirmez ve dayanıklı bir şekilde birleştirilmesini sağlamak amacıyla tasarlanmıştır.
T3-1 tipi konnektör seti, genellikle bir adet erkek ve bir adet dişi konnektörden oluşur ve solar panellerin DC çıkışları ile solar kablolar arasında standart bir bağlantı arayüzü sunar. Bu konnektörler, yüksek voltaj (genellikle 1000V DC'ye kadar) ve akım (genellikle 30A'e kadar) taşıma kapasitesine sahiptir.
Neden T3-1 Tipi Konnektör Seti Kullanmalısınız? Kazanımlarınız Neler Olacak?
Güvenli ve Sağlam Elektriksel Bağlantı: T3-1 konnektörler, metal kontakların kabloya sıkıca sabitlenmesini sağlayarak düşük kontak direnci ve yüksek iletkenlik sunar. Bu, enerji kayıplarını minimuma indirir ve sistem verimliliğini artırır.
Çevresel Koşullara Karşı Yüksek Dayanıklılık: Güneş enerjisi sistemleri açık alanda çalıştığı için, konnektörlerin suya, toza, UV ışınlarına ve sıcaklık değişimlerine karşı dayanıklı olması esastır. T3-1 konnektörler genellikle IP67 koruma sınıfına sahiptir, bu da onların zorlu dış ortam koşullarında bile güvenilir performans göstermesini sağlar.
Kolay ve Hızlı Kurulum: Tak-çalıştır prensibiyle çalışacak şekilde tasarlanmıştır. Özel sıkma pensesi ve anahtarları kullanılarak kabloların soyulması, pinlerin sıkılması ve konnektörlerin birleştirilmesi hızlı ve kolay bir şekilde yapılabilir. Bu, kurulum süresini kısaltır ve işçilik maliyetlerini düşürür.
Özel Kilitleme Sistemi: Konnektörler, yanlışlıkla veya dış etkenlerle ayrılmayı önleyen özel bir kilitleme mekanizmasına sahiptir. Bu kilit, sadece özel bir sökme aracı (MC4 anahtarı) ile açılabilir, bu da ek güvenlik sağlar.
Geniş Uyumluluk: Genellikle 4 mm² ve 6 mm² solar kablolarla uyumlu olarak kullanılabilirler. Piyasada yaygın olarak kullanılan MC4 tabanlı sistemlerle uyumludur.
Sistem Ömrünü Uzatma: Güvenilir bağlantılar sayesinde elektrik arızalarının, kıvılcımlanmanın (ark oluşumunun) ve ekipman hasarının önüne geçerek güneş enerjisi sisteminizin genel ömrünü ve güvenliğini artırır.
Standartlara Uyum: Çoğu T3-1 konnektör, TÜV Rheinland ve CE gibi uluslararası kalite ve güvenlik sertifikalarına sahiptir, bu da ürünün güvenilirliğini ve performansını kanıtlar.
T3-1 Tipi Konnektör Seti Teknik Özellikleri (Genel):
Konnektör Tipi: MC4 uyumlu (T3-1 olarak adlandırılan versiyonu)
Set İçeriği: Genellikle 1 adet erkek MC4 konnektör ve 1 adet dişi MC4 konnektör
Nominal Gerilim: 1000V DC (IEC standardı için)
Nominal Akım: 30A (4mm² – 6mm² kablo kesitleri için)
Uyumlu Kablo Kesiti: 2.5 mm², 4 mm², 6 mm² (veya AWG karşılıkları olan 14 AWG, 12 AWG, 10 AWG)
Koruma Sınıfı: IP67 (toz ve suya karşı tam koruma)
Çalışma Sıcaklık Aralığı: Genellikle -40°C ila +85°C
Kontak Malzemesi: Bakır Alaşım, Kalay Kaplı
Yalıtım Malzemesi: PPO / PC
Kilit Sistemi: Geçmeli Kilit Sistemi (Özel aletle açılabilir)
Yanmazlık Sınıfı: UL94V-0 (Alev geciktirici)
T3-1 Tipi Konnektör Setinin Kullanım Alanları:
Çatı Tipi Güneş Enerjisi Sistemleri: Konut, ticari ve endüstriyel binaların çatılarına kurulan tüm güneş paneli sistemlerinde.
Arazi Tipi GES Projeleri: Büyük ölçekli güneş tarlalarında ve zemin üzeri kurulumlarda.
Karavan, Mobil Sistem ve Tiny House Projeleri: Mobil yaşam alanlarında güneş panellerinin bağlantısı için.
Tarımsal Sulama Sistemleri: Güneş enerjisiyle çalışan pompaların panel bağlantılarında.
Off-Grid (Şebekeden Bağımsız) Enerji Uygulamaları: Akü destekli veya doğrudan yük beslemeli tüm bağımsız sistemlerde.
T3-1 Tipi Konnektör Seti, güneş enerjisi sisteminizin güvenli, verimli ve uzun ömürlü çalışmasını sağlamak için vazgeçilmez bir bağlantı elemanıdır. Doğru kablo sıkma pensesi ve MC4 anahtarları ile birlikte kullanıldığında, profesyonel ve güvenilir kurulumlar yapmanızı sağlar.
