2Lİ T BRANCH

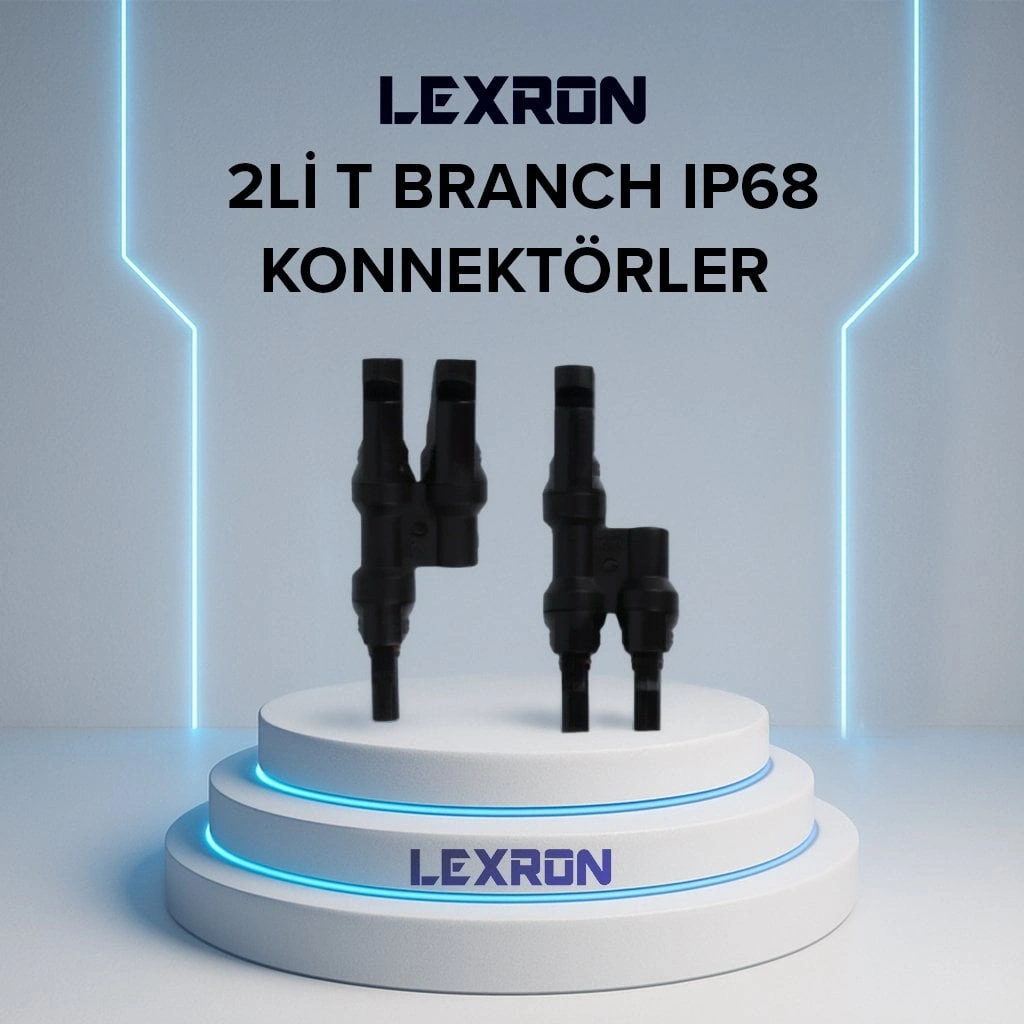

Güneş Panellerini Güvenli ve Hızlı Bir Şekilde Paralel Bağlayın: 2'li T-Branch Konnektör Seti

Güneş enerjisi sistemlerinde voltajı sabit tutarak akımı (Amper) artırmak amacıyla iki güneş panelini birbiriyle paralel bağlamak için kullanılan 2'li T-Branch Konnektör Seti (1 Erkek / 1 Dişi), solar montaj altyapısının en pratik elemanıdır. Kabloları kesmeye, soymaya veya ek bantlar kullanmaya gerek kalmadan, panellerden gelen iki ayrı hattı tek bir ana çıkış hattına güvenle indirmek üzere endüstriyel standartlarda tasarlanmıştır.

• Aletsiz Hızlı Paralel Bağlantı: Tak-çalıştır (Snap-in) kilit mimarisi sayesinde panellerden gelen MC4 konnektör uçları, T-Branch aparatının girişlerine doğrudan çıt sesiyle oturur. Kablo işçiliğini ve montaj süresini ciddi oranda azaltır.

• 1000V/1500V DC Yüksek Gerilim ve Akım Dayanımı: Karavan, tekne ve tarımsal sulama sistemlerinde panellerin paralel bağlanmasıyla yükselen yüksek doğru akım (DC) değerlerine karşı tam dayanıklıdır. Kalınlaştırılmış iç kontak yapısı sayesinde akım geçişi esnasında ısınma veya voltaj kaybı yapmaz.

• IP67 Üstün Hava ve Su Sızdırmazlığı: Açık havada, çatılarda veya karavan üstlerinde doğrudan yağmura, kara ve zorlu iklim koşullarına maruz kalan aparat, iç sızdırmazlık contaları (O-ring) sayesinde IP67 koruma sınıfına sahiptir. Nem ve su almaz, korozyonu kesin olarak önler.

• UV Dirençli Sert Gövde Ömrü: Ultraviyole (UV) ışınlarına, ozona ve dış ortam kimyasallarına dayanıklı özel mühendislik plastiğinden (PPO/PC) üretilmiştir. Güneş altında yıllarca kalsa bile kuruma, çatlama veya gevreme yapmaz.

Bağlantı Mimarisi (Nasıl Çalışır?)

2'li T-Branch set halinde satılır ve paket içeriğinde iki adet aparat bulunur:

1. 2 Dişi / 1 Erkek Aparat: İki ayrı panelden gelen Artı (+) kutuplu erkek MC4 konnektörleri bu aparatın iki dişi girişine takılır. Aparatın tek erkek çıkışından, şarj kontrol cihazına gidecek olan tek bir ana Artı (+) hat elde edilir.

2. 2 Erkek / 1 Dişi Aparat: İki ayrı panelden gelen Eksi (-) kutuplu dişi MC4 konnektörleri bu aparatın iki erkek girişine takılır. Aparatın tek dişi çıkışından, şarj kontrol cihazına gidecek olan tek bir ana Eksi (-) hat elde edilir.

Teknik Özellikler

Sıkça Sorulan Sorular

Hangi durumlarda 2'li T-Branch konnektör kullanılmalıdır?

Eğer sisteminizdeki iki adet güneş panelini birbirine paralel bağlamak istiyorsanız bu aparatı kullanmalısınız. Paralel bağlantıda panellerin voltajı (V) aynı kalırken, ürettikleri akım (Amper) iki katına çıkar. Özellikle 12V veya 24V akü gruplarını şarj etmek için tasarlanan karavan, tekne ve bağ evi sistemlerinde, şarj kontrol cihazının (PWM veya küçük ölçekli MPPT) giriş voltaj sınırını aşmamak ve akımı artırmak adına paneller bu aparatla paralel bağlanır. Paneller seri bağlanacaksa bu aparata ihtiyaç yoktur, paneller birbirine zincirleme takılır.

T-Branch konnektör kullanılırken akım sınırına neden dikkat edilmelidir?

2'li T-Branch konnektörlerin güvenli taşıma sınırı endüstri standardı olarak 30 Amperdir. İki paneli paralel bağladığınızda, panellerin etiketindeki kısa devre akımlarının (Isc) toplamı bu şalter sınırını (30A) kesinlikle geçmemelidir. Örneğin günümüzdeki 450W - 550W civarındaki büyük panellerin her biri yaklaşık 13-14 Amper akım üretir. İki tanesini paralel bağladığınızda ana hattan yaklaşık 26-28 Amper akım akar ki bu da 30A sınırına çok yakındır. Bu tarz yüksek güçlü panelleri paralel bağlarken kaliteli, kalın pinli T-Branch konnektörler seçilmeli ve ana hatta taşınacak yüksek akım nedeniyle şarj kontrol cihazına giden iniş kablosu minimum 6mm² solar kablo olmalıdır.

Montaj esnasında nelere dikkat edilmelidir?

Konnektörler birbirine geçirilirken tam olarak oturduğundan ve kilit tırnaklarının kilitlendiğinden (çıt sesinin duyulduğundan) emin olunmalıdır. Gevşek kalan bağlantılar, paralel bağlantı sebebiyle yükselen akım altında ark yapabilir ve konnektörlerin erimesine yol açabilir. Ayrıca, T-Branch aparatları panel arkasında sarkık bırakılmamalı, rüzgarda sallanıp tırnakların zorlanmasını veya çatılarda biriken su göletlerinin içinde kalmasını önlemek amacıyla solar plastik cırt kelepçeler yardımıyla panel profillerine (konstrüksiyona) yerden yüksek olacak şekilde sabitlenmelidir.
