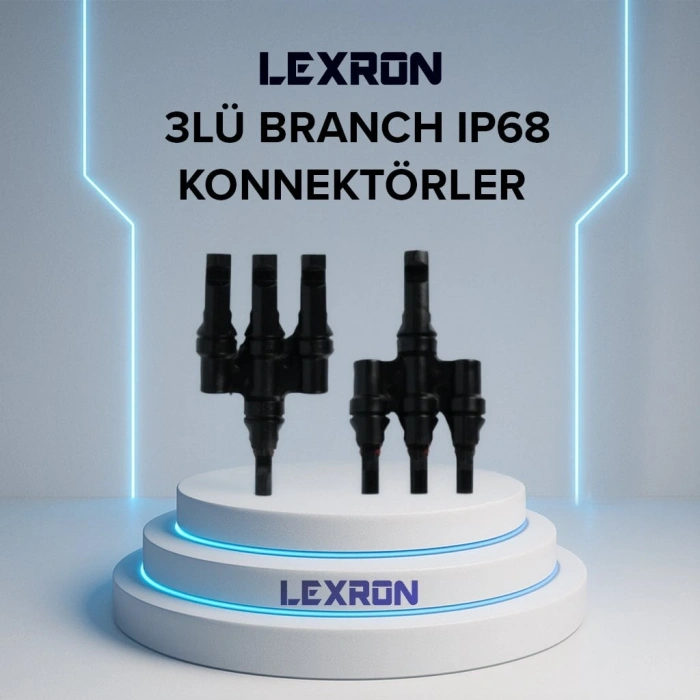

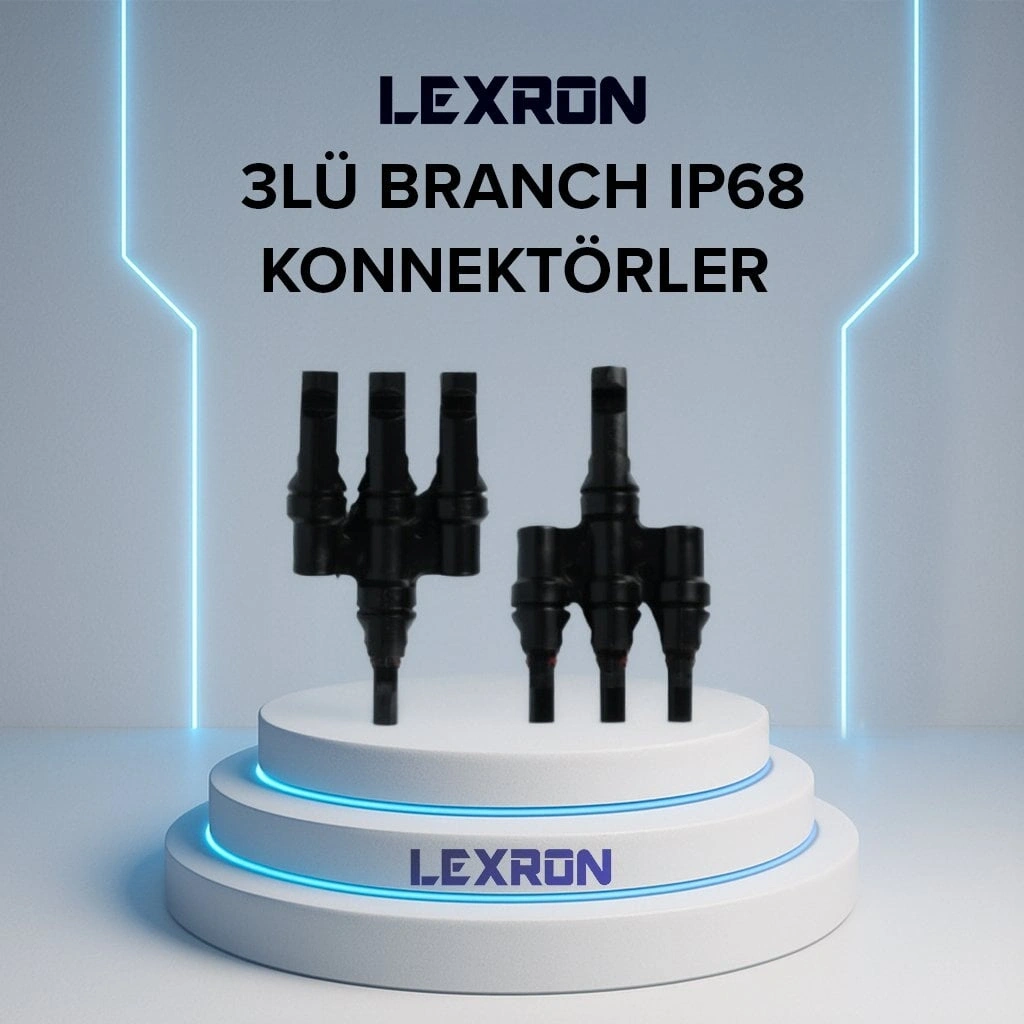

3LÜ BRANCH

Üç Güneş Panelini Tek Hat Üzerinde Güvenle Paralelleştirin: 3'lü T-Branch Konnektör Seti

Güneş enerjisi altyapılarında voltaj değerini sabit tutarak akım (Amper) kapasitesini artırmak amacıyla üç adet güneş panelini birbiriyle paralel bağlamak için tasarlanan 3'lü T-Branch (Şube) Konnektör Seti (1 Erkek / 1 Dişi), solar montaj projelerinin en pratik ve güvenli bağlantı elemanıdır. Kablo kesme, soyma veya klemens kullanma zahmetini ortadan kaldırarak panellerden gelen üç ayrı hattı tek bir ana çıkış hattına düşürür.

• Aletsiz Kolay ve Hızlı Bağlantı: Tak-çalıştır (Snap-in) kilit sistemi sayesinde panellerden gelen standart MC4 konnektör uçları, 3'lü şube aparatının girişlerine doğrudan klik sesiyle oturur. İşçilikten ve zamandan maksimum tasarruf sağlar.

• 1000V/1500V DC Yüksek Yalıtım Kalitesi: Karavan, tekne, bağ evi veya tarımsal sulama sistemlerinde üç panelin paralellenmesiyle birleşen yüksek doğru akım (DC) gerilimlerine ve akım yüklerine karşı tam dayanıklıdır. İç kontak direnci minimum düzeydedir.

• IP67 Standartlarında Toz ve Su Sızdırmazlık: Açık havada, çatılarda veya arazi koşullarında doğrudan yağmura ve kara maruz kalan konnektör, iç kısımdaki özel sızdırmazlık contaları (O-ring) sayesinde IP67 koruma sınıfına sahiptir. Nem almaz ve oksitlenmeyi (korozyonu) önler.

• UV Işınlarına Dayanıklı Mühendislik Plastik Gövde: Ultraviyole (UV) ışınlarına, ozona ve dış ortamın sert hava değişimlerine dayanıklı özel PPO/PC polimer malzemeden üretilmiştir. Güneş altında zamanla kuruma, çatlama veya gevreme yapmaz, sistem ömrü boyunca mekanik mukavemetini korur.

Bağlantı Mimarisi (Nasıl Çalışır?)

3'lü T-Branch set halinde (1 adet Erkek ve 1 adet Dişi gövdeli aparat) sunulmaktadır:

1. 3 Dişi / 1 Erkek Aparat: Üç ayrı güneş panelinden gelen Artı (+) kutuplu erkek MC4 konnektörleri bu aparatın üç dişi girişine takılır. Aparatın tek erkek çıkışından, şarj kontrol cihazına ulaştırılacak tek bir ana Artı (+) hat elde edilir.

2. 3 Erkek / 1 Dişi Aparat: Üç ayrı güneş panelinden gelen Eksi (-) kutuplu dişi MC4 konnektörleri bu aparatın üç erkek girişine takılır. Aparatın tek dişi çıkışından, şarj kontrol cihazına ulaştırılacak tek bir ana Eksi (-) hat elde edilir.

Teknik Özellikler

Sıkça Sorulan Sorular

Hangi durumlarda 3'lü T-Branch konnektör kullanılmalıdır?

Sisteminizde birbirinin tamamen aynısı olan (aynı güç, voltaj ve marka) üç adet güneş panelini paralel bağlamak istediğinizde bu ürünü kullanmalısınız. Paralel bağlantıda voltaj sabit kalırken panellerin akımları toplanır. Özellikle PWM şarj kontrol cihazlarında veya giriş voltaj sınırı (Voc) düşük olan küçük/orta ölçekli MPPT şarj kontrol cihazlarında, voltaj limitini aşmadan üç paneli tek bir akü şarj altyapısına bağlamak için bu 3'lü aparat mükemmel çözümdür.

3'lü paralellemede akım (Amper) sınırına neden dikkat edilmelidir?

3'lü T-Branch konnektörlerin iç metal yapısının güvenli taşıma sınırı endüstri standardı olarak 30A - 40A civarındadır. Üç paneli paralel bağladığınızda, panellerin etiketinde yer alan kısa devre akımlarının (Isc) toplamı bu sınırı geçmemelidir. Örneğin, günümüzdeki yüksek güçlü 450W - 550W civarındaki büyük panellerin her biri tek başına 13-14 Amper akım üretir. Üç adet büyük paneli bu aparatla paralel bağlamak toplam akımı 39-42 Amper seviyelerine çıkarır ki bu durum konnektörün akım sınırını zorlar veya aşar. Bu nedenle 3'lü branch aparatları genellikle akım değerleri daha düşük olan (örneğin 100W, 200W veya 340W gibi) küçük ve orta ölçekli panellerin paralellenmesinde tercih edilmelidir. Büyük panellerde paralelleme yerine MPPT voltaj limitleri dahilinde seri bağlantı yapılması çok daha sağlıklıdır.

Montaj esnasında nelere dikkat edilmelidir?

Konnektörler birbirine geçirilirken tam olarak oturduğundan ve kilit tırnaklarının kilitlendiğinden (çıt sesinin duyulduğundan) emin olunmalıdır. 3 panelin birleşmesiyle ana hatta akacak akım yükseleceği için, en küçük gevşeklik veya tam oturmama durumu yüksek dirence ve dolayısıyla noktasal ısınmalara (ark/erime riskine) yol açar. Ayrıca T-Branch aparatından çıkıp şarj kontrol cihazına inecek olan ana kablonun, taşınacak toplam Amper değerine uygun olarak kesinlikle minimum 6mm² solar kablo kesitinde seçilmesi gerekir. Aparatlar panel arkasında sarkıtılmamalı, solar plastik cırt kelepçelerle montaj konstrüksiyonuna yerden yüksek ve korunaklı olacak şekilde sabitlenmelidir.
