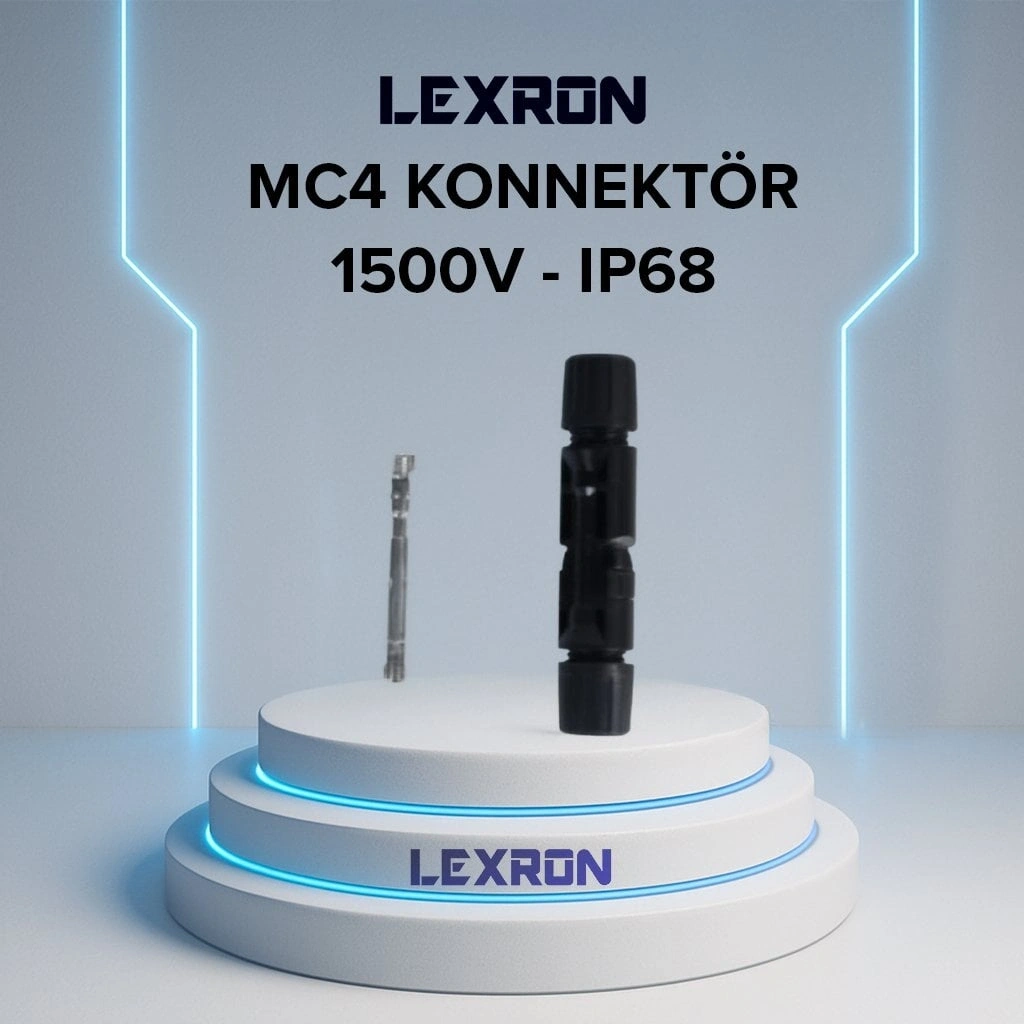

MC4 KONNEKTÖR -1500V

Yüksek Voltajlı Solar Projelerinde Güvenli ve Sızdırmaz Bağlantı: 1500V MC4 Konnektör Seti

Güneş panellerini birbirine seri veya paralel bağlarken ve panellerden çıkan akımı solar kablolarla şarj kontrol cihazına (MPPT) ya da invertöre taşırken kullanılan 1500V MC4 Konnektör Seti (Dişi ve Erkek), fotovoltaik sistemlerin en kritik bağlantı elemanıdır. Eski nesil 1000V konnektörlerin aksine, modern endüstriyel çatılarda, arazi tipi tarımsal sulama projelerinde ve büyük ölçekli güneş enerjisi santrallerinde (GES) yaygınlaşan 1500V DC yüksek gerilim standartlarına tam uyum sağlamak üzere özel olarak geliştirilmiştir.

• 1500V DC Yüksek Gerilim Dayanımı: Yeni nesil güneş panelleri ve dize (string) invertörler, kablo maliyetlerini düşürmek ve verimliliği artırmak adına daha yüksek voltajlarda çalışır. Bu konnektör, 1500V seviyesindeki yüksek doğru akım (DC) gerilimlerinde bile elektrik arkı, sızıntı veya kısa devre risklerini tamamen ortadan kaldıran üstün bir izolasyon yapısına sahiptir.

• IP68 Üstün Su ve Toz Sızdırmazlık Koruması: Açık havada, zorlu arazi şartlarında veya çatı üstünde doğrudan yağmura, kara ve çamura maruz kalan konnektörler, iç kısımlarında yer alan özel sızdırmazlık contaları (O-ring) sayesinde IP68 koruma sınıfına sahiptir. İçeriye kesinlikle su ve toz almaz, korozyonu engeller.

• Düşük İç Direnç ve Kalay Kaplı İç Pinler: Konnektörün kalbinde yer alan erkek ve dişi metal pinler, yüksek iletkenliğe sahip bakır alaşım üzerine kalay kaplanarak üretilmiştir. Bu sayede bağlantı noktasındaki iç direnç minimumda tutulur; güç kaybı (voltaj düşümü) engellenir ve yüksek akım altında ısınma problemi yaşanmaz.

• UV ve Yaşlanma Karşıtı Dayanıklı Gövde: Sert dış plastik gövde, ultraviyole (UV) ışınlarına, ozona ve aşırı hava değişimlerine dayanıklı PC/PA malzemeden üretilmiştir. Güneş altında zamanla kuruma, çatlama veya kırılma yapmaz, 25 yılı aşkın sistem ömrü boyunca mekanik mukavemetini korur.

• Güvenli Kilitleme Sistemi (Snap-in Lock): Erkek ve dişi konnektör birbirine geçtiğinde otomatik olarak kilitlenir. Bu güvenli kilit mekanizması, kabloların çekilmesi veya rüzgar gibi dış etkenlerle bağlantının kazara kopmasını önler. İhtiyaç halinde ise sadece özel MC4 açma anahtarı ile kolayca sökülebilir.

Teknik Özellikler

Sıkça Rosulan Sorular

1500V MC4 konnektör, 1000V standart sistemlerde veya kablolarda kullanılabilir mi?

Evet, rahatlıkla kullanılabilir. 1500V standardı, cihazın yalıtım ve güvenlik sınırının daha yüksek olduğunu gösterir. Dolayısıyla 1000V veya daha düşük voltajla çalışan standart karavan, bağ evi ya da küçük tekne sistemlerinde bu konnektörü kullanmak sisteme herhangi bir zarar vermez, aksine daha yüksek bir güvenlik marjı ve yalıtım kalitesi sağlar. Ancak tam tersi yapılamaz; yani 1500V tasarlanmış yüksek voltajlı bir panel dizisinde eski nesil 1000V konnektörler kesinlikle kullanılmamalıdır.

Konnektör montajı yapılırken en sık yapılan hata nedir?

En sık yapılan hata, içteki metal pinlerin solar sıkma pensesi yerine normal pense veya kargaburunla ezilerek kabloya tutturulmaya çalışılmasıdır. Solar pensesi kullanılmadan yapılan bağlantılar gevşek kalır. Yüksek DC akım bu gevşek noktadan geçerken aşırı dirençle karşılaşır, bu da noktasal ısınmaya (ark oluşumuna) yol açar. Sonuç olarak konnektör plastik gövdesi erir ve sistem devre dışı kalır. Güvenli bir kurulum için pinler her zaman solar pres pensesi ile tam sıkılmalı ve arkadaki sızdırmazlık rekoru anahtarla iyice sıkılarak contanın kabloyu kavraması sağlanmalıdır.

Konnektör üzerindeki artı (+) ve eksi (-) işaretleri ne anlama gelir?

MC4 konnektörlerin dış gövdelerinde genellikle üretim bandından gelen sabit artı veya eksi kabartma işaretleri bulunur. Ancak montaj esnasında bu işaretlerden ziyade panellerden gelen kablo kutuplarına dikkat edilmelidir. Güneş panelinin kendi üzerindeki artı (+) çıkış kablosunun ucunda her zaman Dişi MC4 gövdesi (içinde erkek pin olan) yer alır. Tesisatınızı çekerken panellerin yönüne ve invertörün giriş kutuplarına göre eşleştirme yapmalı, kablo renklerini (Kırmızı/Siyah) doğru takip etmelisiniz.
