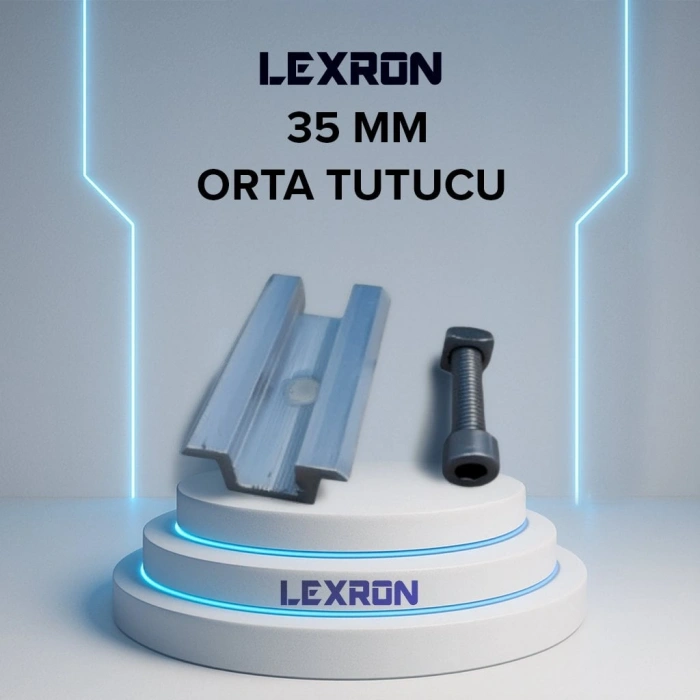

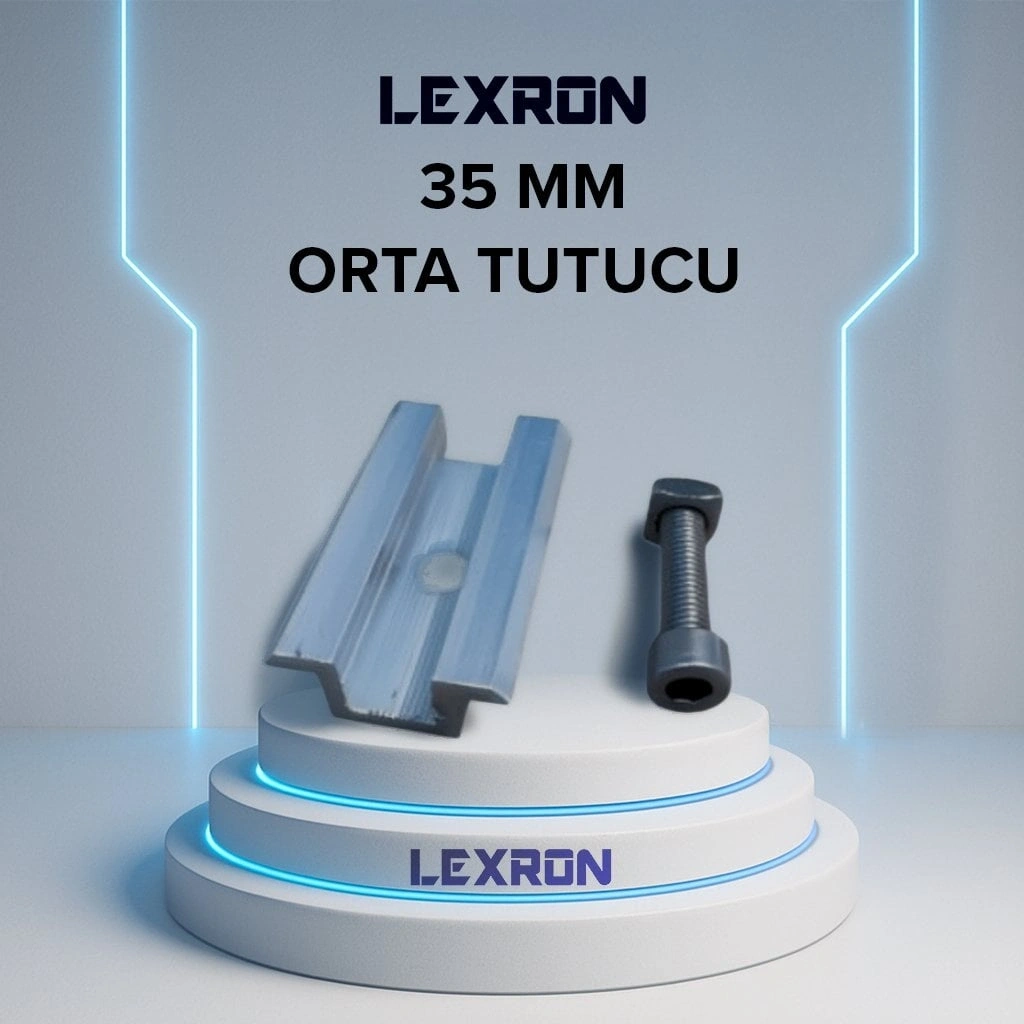

ORTA TUTUCU

Güneş Paneli Kurulumlarında Yüksek Mukavemet ve Güvenli Sabitleme: Alüminyum Solar Orta Tutucu Aparat

Güneş enerjisi sistemlerinin (GES) konstrüksiyon altyapısında panellerin birbirine bağlanmasını ve montaj rayına (profiline) güvenli bir şekilde kenetlenmesini sağlayan en kritik elemanlardan biri Solar Orta Tutucu aparattır. Yan yana dizilen iki güneş panelinin çerçevelerini üstten basarak sabitleyen bu kelepçe; rüzgar, kar yükü ve mekanik titreşimlere karşı sistemin bütünlüğünü korur.

Yüksek kaliteli eloksallı alüminyum (6063 T6) hammaddeden üretilen orta tutucular, açık alan tarlalar (TarımGES),endüstriyel çatı projeleri veya karavan/çatı uygulamalarında paslanma, korozyon ve UV ışınlarına karşı maksimum direnç gösterir. İdeal ölçüleri sayesinde iki panel arasında standart bir havalandırma ve genleşme boşluğu bırakarak panellerin ısınmasını engeller ve üretim verimliliğine katkı sağlar.

• A Sınıfı Eloksallı Alüminyum Yapı: Paslanmaz ve hafif yapısıyla çatıya ek yük getirmez. Atmosferik korozyona karşı eloksal kaplamalıdır, bu sayede açık hava şartlarında onlarca yıl ilk günkü mukavemetini korur.

• Tam Set Olarak Tak-Çalıştır Kullanım: İhtiyaca göre paslanmaz imbus cıvata, yaylı rondela ve alüminyum ray somunu (T-Somun) ile birlikte set halinde entegre edilir. Montaj rayının kanalına üstten kolayca oturtularak hızlıca sıkılabilir.

• Farklı Çerçeve Ölçüleriyle Tam Uyumluluk: Yeni nesil yüksek güçlü panellerin (655W ve üzeri) veya standart panellerin çerçeve kalınlıklarına göre 30mm, 35mm ve 40mm ölçü seçenekleri mevcuttur. Çerçevenin et kalınlığına tam oturan tırtıllı iç yapısı sayesinde kayma yapmaz.

• Aerodinamik ve Güvenli Tasarım: Panelleri sıkıştırırken çerçeveye zarar vermeyecek şekilde tasarlanmıştır. Çift taraflı baskı yüzeyi, yükü her iki panel çerçevesine de eşit olarak dağıtır.

Teknik Özellikler Tablosu

Sıkça Sorulan Sorular

Orta tutucu ile kenar tutucu arasındaki fark nedir, nerelerde kullanılırlar?

• Orta Tutucu: Yan yana dizilen iki panelin birleştiği ara kesitlerde kullanılır. Aynı anda sağındaki ve solundaki iki panele birden baskı uygulayarak sabitler. Örneğin, yan yana 10 panelden oluşan bir sırada 9 adet orta tutucu kullanılır.

• Kenar (Sonlama) Tutucu: Sıranın en başında ve en sonunda yer alan, dış tarafta kalan tek bir panel çerçevesini raya sabitlemek için kullanılan tek taraflı kelepçedir.

Panel ölçümüze göre doğru orta tutucuyu nasıl seçmeliyiz?

Doğru orta tutucu seçimi tamamen kullanacağınız güneş panelinin çerçeve yüksekliğine (kalınlığına) bağlıdır. Satın alacağınız panelin teknik veri kataloğundan (datasheet) çerçeve kalınlığına bakmalısınız. Örneğin; çerçeve yüksekliği 30mm olan bir panel için 30mm'lik orta tutucu, 35mm olan bir panel için ise 35mm'lik orta tutucu seçilmelidir. Yanlış ölçü seçilirse cıvata kısa kalabilir veya tutucu paneli tam sıkıştırmayacağı için paneller rüzgarda yerinden çıkabilir.

Montaj sırasında cıvatalar ne kadar sıkılmalıdır?

Alüminyum yumuşak bir metal olduğu için aşırı tork uygulamak vidanın diş sıyırmasına veya panel çerçevesinin eğilmesine yol açabilir. Montaj sırasında şarjlı matkapların tork ayarı orta seviyeye getirilmeli veya el aletleri ile tatlı-sıkı (ortalama 9-12 Nm tork değerinde) sıkım yapılmalıdır. Set içerisindeki yaylı rondela, zamanla oluşabilecek gevşemeleri kendiliğinden önleyecektir.
