SONLANDIRICI

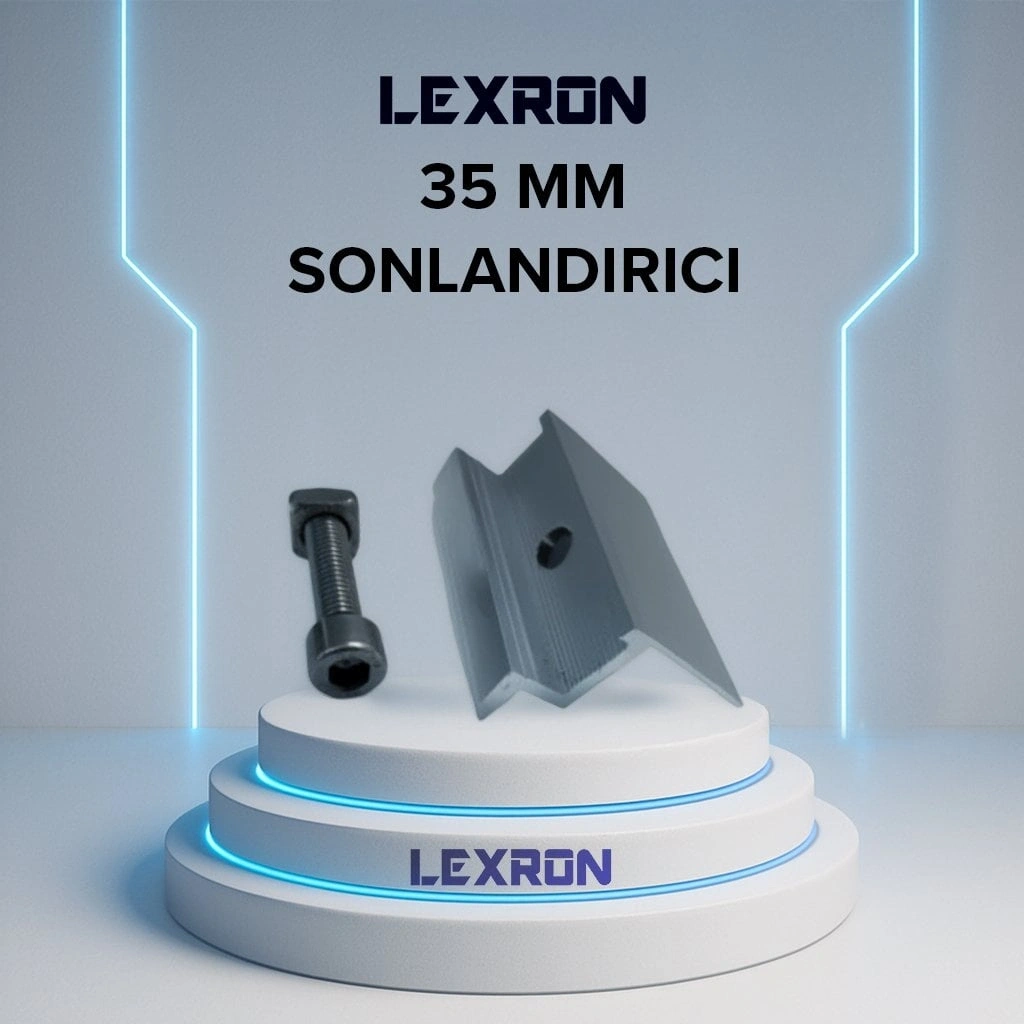

Güneş Paneli Kurulumlarında Güçlü Bitiş ve Maksimum Emniyet: Alüminyum Solar Kenar Sonlandırıcı Aparat

Güneş enerjisi sistemlerinin (GES) konstrüksiyon altyapısında dize başlarındaki ve sonlarındaki panelleri montaj rayına (profiline) kilitleyen en önemli sabitleme elemanı Solar Kenar Sonlandırıcı (Sonlama Kelepçesi) aparatıdır. Panel diziliminin en dış kısımlarında yer alan ve rüzgar yüküne en fazla maruz kalan uç panelleri tek taraflı olarak kavrayıp raya sımsıkı bağlar.

Yüksek kaliteli eloksallı alüminyum (6063 T6 kalitesinde) hammaddeden üretilen sonlandırıcı aparatlar; açık alan araziler (TarımGES),endüstriyel çatı projeleri, karavan veya tekne uygulamalarında paslanma, korozyon ve zorlu dış ortam şartlarına karşı tam koruma sağlar. Çerçevenin et kalınlığına tam oturan tırtıllı iç yüzeyi sayesinde en sert fırtınalarda bile panellerin kaymasını ve yerinden çıkmasını kesin olarak engeller.

• A Sınıfı Eloksallı Alüminyum Yapı: Paslanmaz ve hafif yapısıyla çatıya veya konstrüksiyona ek yük getirmez. Atmosferik korozyona ve UV ışınlarına karşı eloksal kaplamalıdır, bu sayede açık hava şartlarında onlarca yıl mukavemetini kaybetmez.

• Tam Set Olarak Pratik Kurulum: İhtiyaca göre paslanmaz imbus cıvata, yaylı rondela ve alüminyum ray somunu (T-Somun) ile birlikte set halinde entegre edilir. Montaj rayının kanalına üstten kolayca takılarak hızlıca sıkıştırılabilir.

• Farklı Çerçeve Ölçüleriyle Tam Uyumluluk: Yeni nesil yüksek güçlü panellerin (655W ve üzeri) veya standart panellerin çerçeve kalınlıklarına göre 30mm, 35mm ve 40mm ölçü seçenekleri mevcuttur. Panel çerçevenizin yüksekliğine tam uyum sağlar.

• Güvenli ve Estetik Tasarım: Panelleri sıkıştırırken alüminyum çerçeveye zarar vermeyecek şekilde tasarlanmıştır. Dış tarafta kalan pürüzsüz ve estetik yapısı sayesinde projenize profesyonel bir bitiş görünümü kazandırır.

Teknik Özellikler Tablosu

Sıkça Sorulan Sorular

Kenar sonlandırıcı ile orta tutucu arasındaki fark nedir, nerelerde kullanılırlar?

• Kenar Sonlandırıcı: Panel sırasının sadece en başında ve en sonunda yer alan, dış tarafta başka panel olmadığı için tek taraflı sıkıştırma yapan kelepçedir. Sıra başına 2 adet, sıra sonuna 2 adet olmak üzere her bağımsız panel sırası (string) için toplam 4 adet kullanılır.

• Orta Tutucu: Yan yana dizilen iki panelin birleştiği ara kesitlerde kullanılır. Aynı anda sağındaki ve solundaki iki panele birden baskı uygulayarak sabitler.

Panel ölçümüze göre doğru kenar sonlandırıcıyı nasıl seçmeliyiz? Doğru sonlandırıcı seçimi tamamen kullanacağınız güneş panelinin çerçeve yüksekliğine (kalınlığına) bağlıdır. Satın alacağınız panelin teknik veri kataloğundan (datasheet) çerçeve kalınlığına bakmalısınız. Örneğin; çerçeve yüksekliği 30mm olan bir panel için 30mm'lik kenar sonlandırıcı, 35mm olan bir panel için ise 35mm'lik kenar sonlandırıcı seçilmelidir. Yanlış ölçü seçilirse aparat paneli sıkıştırmaz ve paneller rüzgarda yerinden çıkabilir.

Montaj sırasında cıvatalar ne kadar sıkılmalıdır? Alüminyum yumuşak bir metal olduğu için aşırı güç uygulamak vidanın diş sıyırmasına veya panel çerçevesinin eğilmesine yol açabilir. Montaj sırasında şarjlı matkapların tork ayarı orta seviyeye getirilmeli veya el aletleri ile tatlı-sıkı (ortalama 9-12 Nm tork değerinde) sıkım yapılmalıdır. Set içerisindeki yaylı rondela, zamanla oluşabilecek gevşemeleri kendiliğinden önleyecektir.
