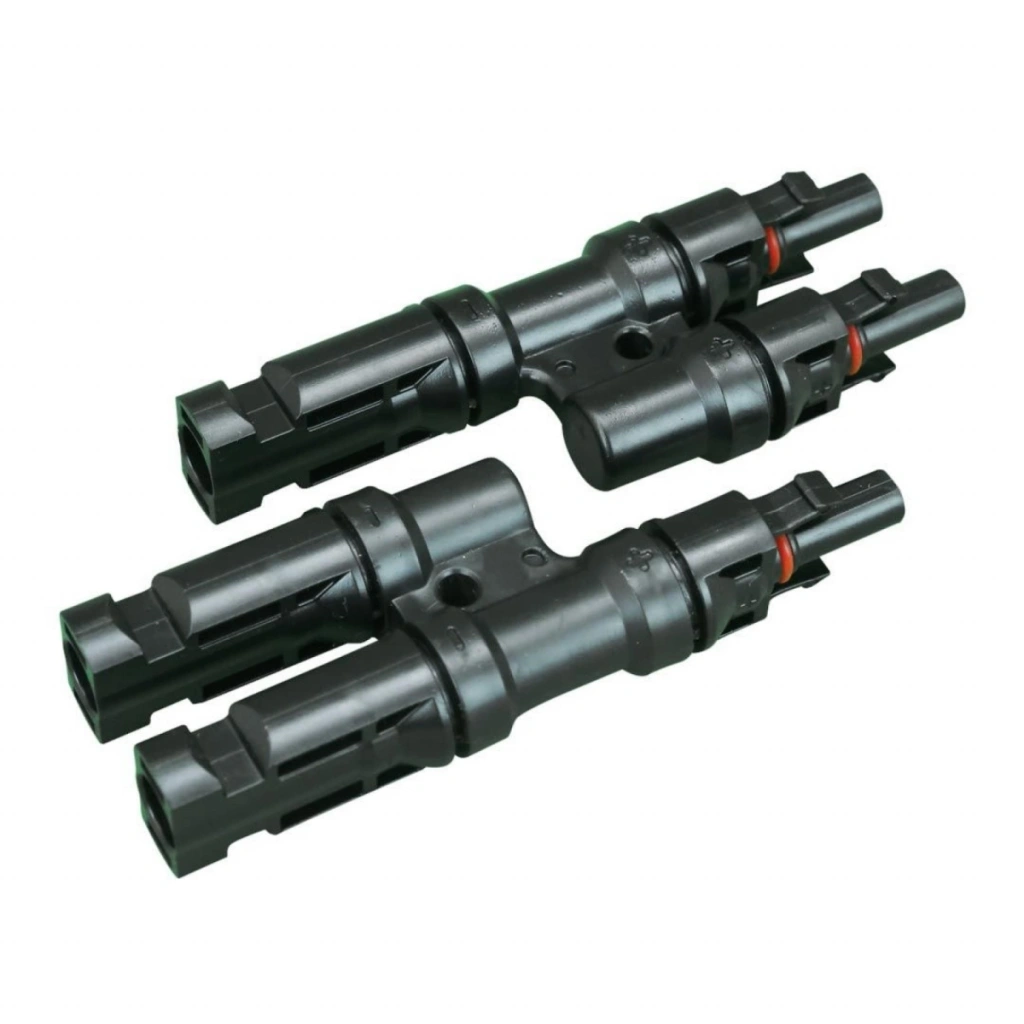

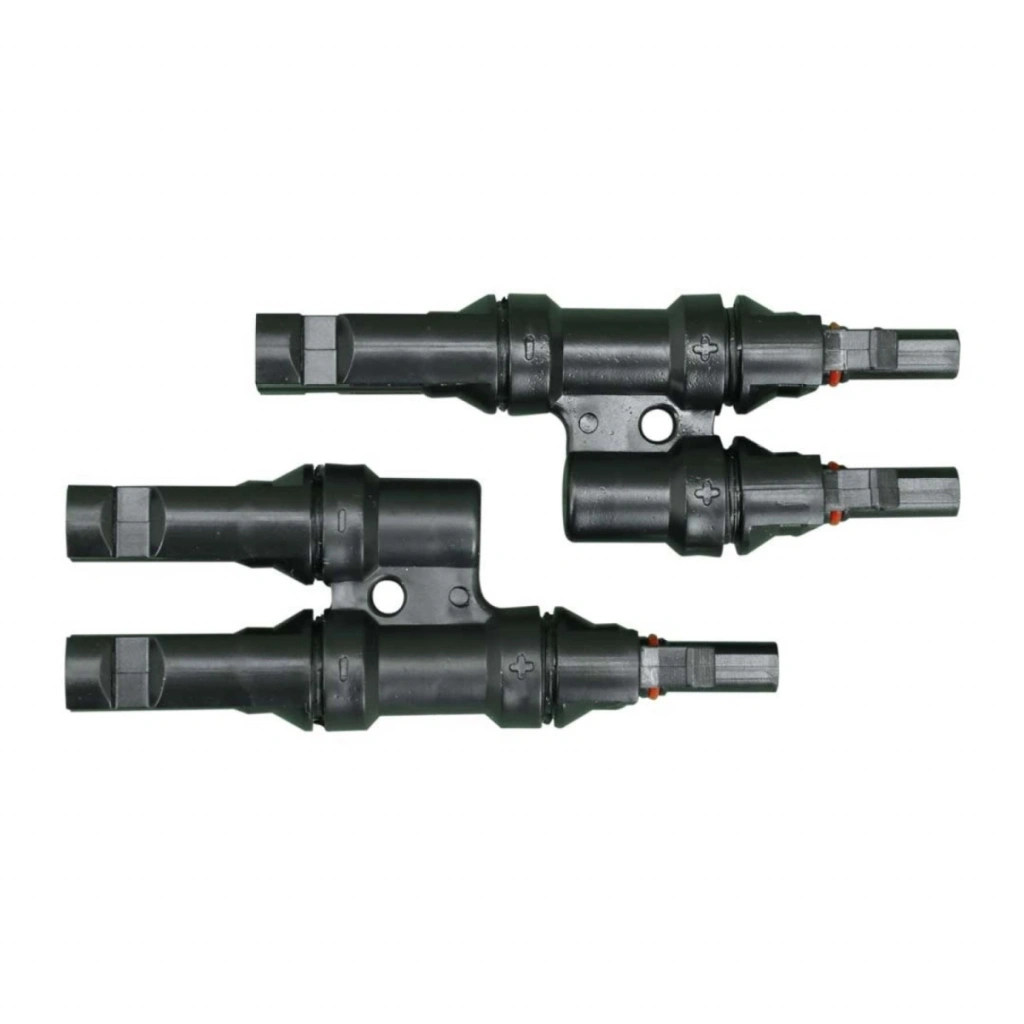

SMC4-BRANCH Dişi-Erkek Y Bağlantı Konnektör Seti

Güneş Panellerinde Güvenli Paralel Bağlantı: SMC4-BRANCH Dişi-Erkek Y Konnektör Seti

Güneş enerjisi sistemlerinde birden fazla solar panel dizisini veya paneli birbirine paralel olarak bağlamak için geliştirilen SMC4-BRANCH Dişi-Erkek Y Bağlantı Konnektör Seti, sisteminizin akım değerini artırırken voltajı sabit tutmanın en pratik ve güvenli yolunu sunar. Bir adet dişi ve bir adet erkek olmak üzere 2'li set halinde sunulan bu endüstriyel paralel konnektörler, panellerden gelen enerjiyi tek bir ana hatta kusursuzca birleştirerek solar invertere veya şarj kontrol cihazına kayıpsız bir şekilde aktarır.

• Yüksek Akım ve Gerilim Kapasitesi: Maksimum 1000V DC sistem voltajı ve 30A nominal akım taşıma kapasitesi sayesinde yüksek güçlü güneş panellerinin paralel bağlantılarında güvenle kullanılır. Düşük bağlantı direnci ($le 5text{ m}Omega$) sayesinde akım aktarımı esnasında ısınma ve enerji kayıplarını minimuma indirir.

• IP67 Sınıfı Su ve Toz Geçirmezlik: Açık saha, çatı ve arazi kurulumlarında zorlu iklim şartlarına dayanacak şekilde tasarlanmıştır. IP67 koruma sınıfı sayesinde yoğun yağmur, kar, toz ve neme karşı tam sızdırmazlık sunarak bağlantı noktalarında korozyon veya kısa devre oluşma riskini tamamen ortadan kaldırır.

• MC-Multiam Teknolojisi ve Güvenli Kilit Sistemi: Uzun vadeli mekanik ve elektriksel dayanıklılık için MC-Multiam teknolojisiyle üretilmiştir. Özel emniyetli geçmeli kilit mekanizması, dış etkenlerle bağlantının kendiliğinden açılmasını engeller; sistem güvenliğini maksimuma çıkarır ve sadece özel montaj aleti ile sökülebilir.

• UV Dayanımlı PPO Gövde ve Gümüş Kaplama Kontaklar: Dış gövdesinde kullanılan yüksek kaliteli PPO (Polifenilen Oksit) izole malzeme, güneş ışınlarının (UV) yıpratıcı etkilerine ve yaşlanmaya karşı üstün direnç gösterir. İç bağlantı elemanlarında yer alan gümüş kaplamalı bakır kontaklar ise maksimum iletkenlik sağlar.

Sıkça Sorulan Sorular

Y-BRANCH paralel konnektör seti sistemde ne amaçla kullanılır?

Bu konnektör seti, iki farklı güneş panelinden veya panel dizisinden (string) gelen artıları (+) tek bir hatta, eksileri (-) ise diğer tek bir hatta birleştirerek paralel bağlantı yapmak için kullanılır. Paralel bağlantı, panellerin voltaj değerini değiştirmeden toplam çıkış akımını (Amper) artırmak istediğiniz solar projelerde zorunludur.

SMC4-BRANCH konnektör seti hangi kablo kesitleri ile uyumludur?

Sürücü ve panel hatlarında yaygın olarak tercih edilen 2.5 mm², 4.0 mm² ve 6.0 mm² kesitindeki solar kabloların pin soketleriyle tam uyumludur. 4 mm pin soket çapı ve standart eklemeli kilit yapısı sayesinde sahada mevcut MC4 standardındaki konnektörlerle de sorunsuz bir şekilde eşleşebilir.

Kurulum esnasında dikkat edilmesi gereken teknik detaylar nelerdir?

Konnektörlerin birbirine tam oturduğundan ve kilit sisteminin "klik" sesini çıkararak kilitlendiğinden emin olunmalıdır. Açık sahada dikey veya yatay konumlandırılırken su birikintilerinin doğrudan içinde kalmayacak şekilde kablo bağlarıyla sabitlenmesi, sistemin uzun ömürlü olması ve Class II koruma sınıfı standartlarının korunması açısından tavsiye edilir.
