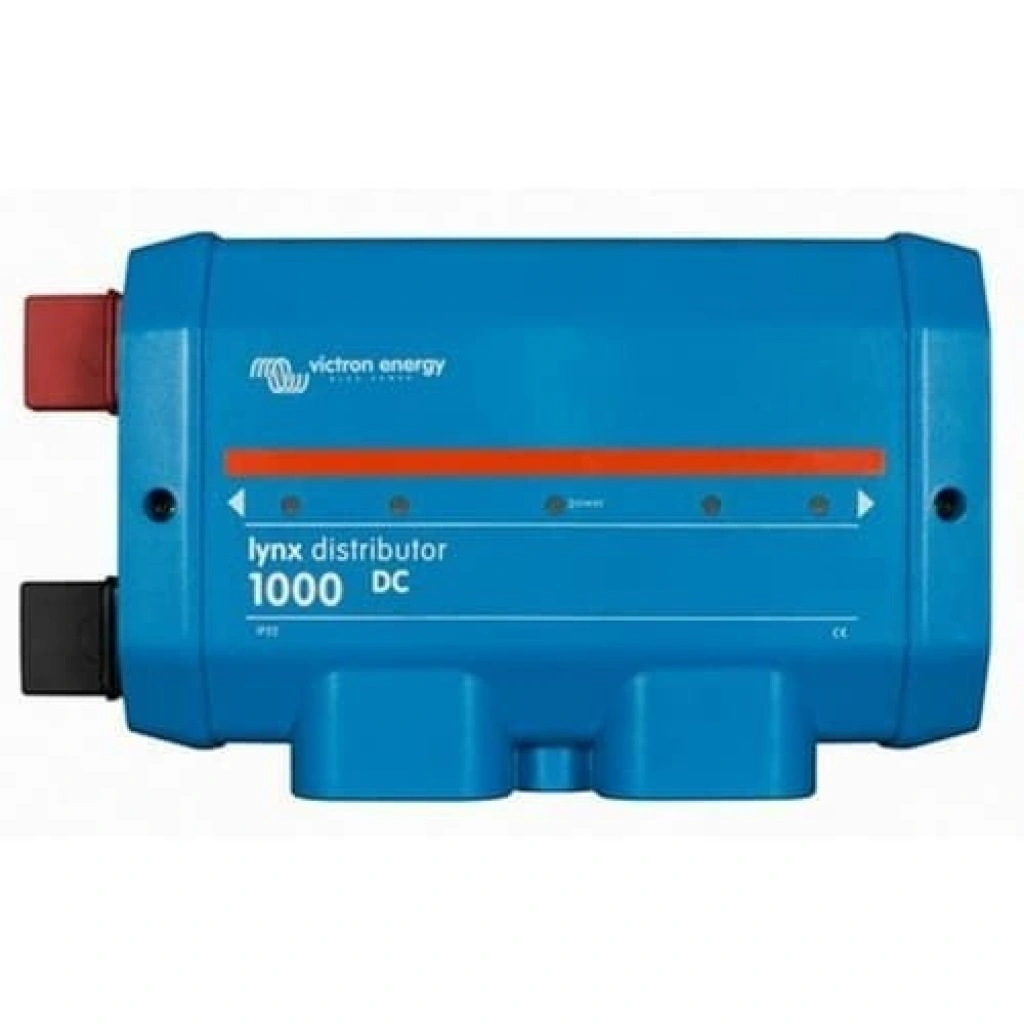

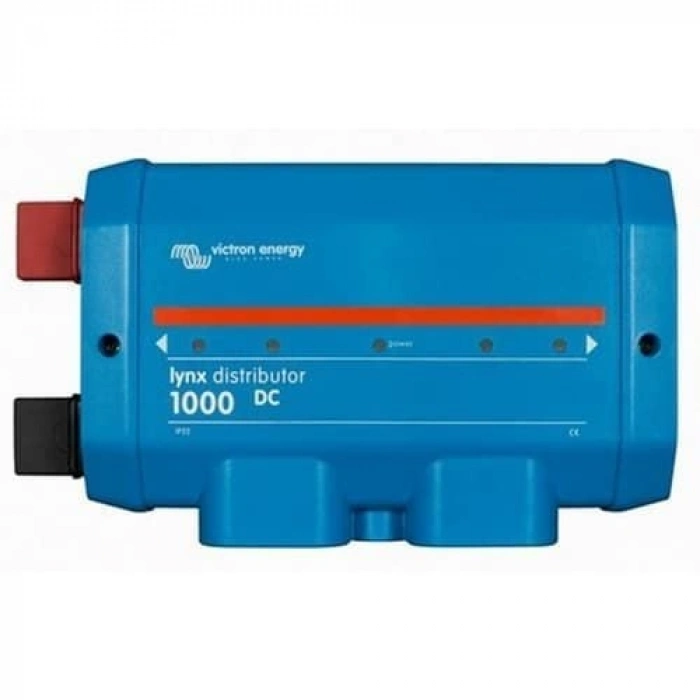

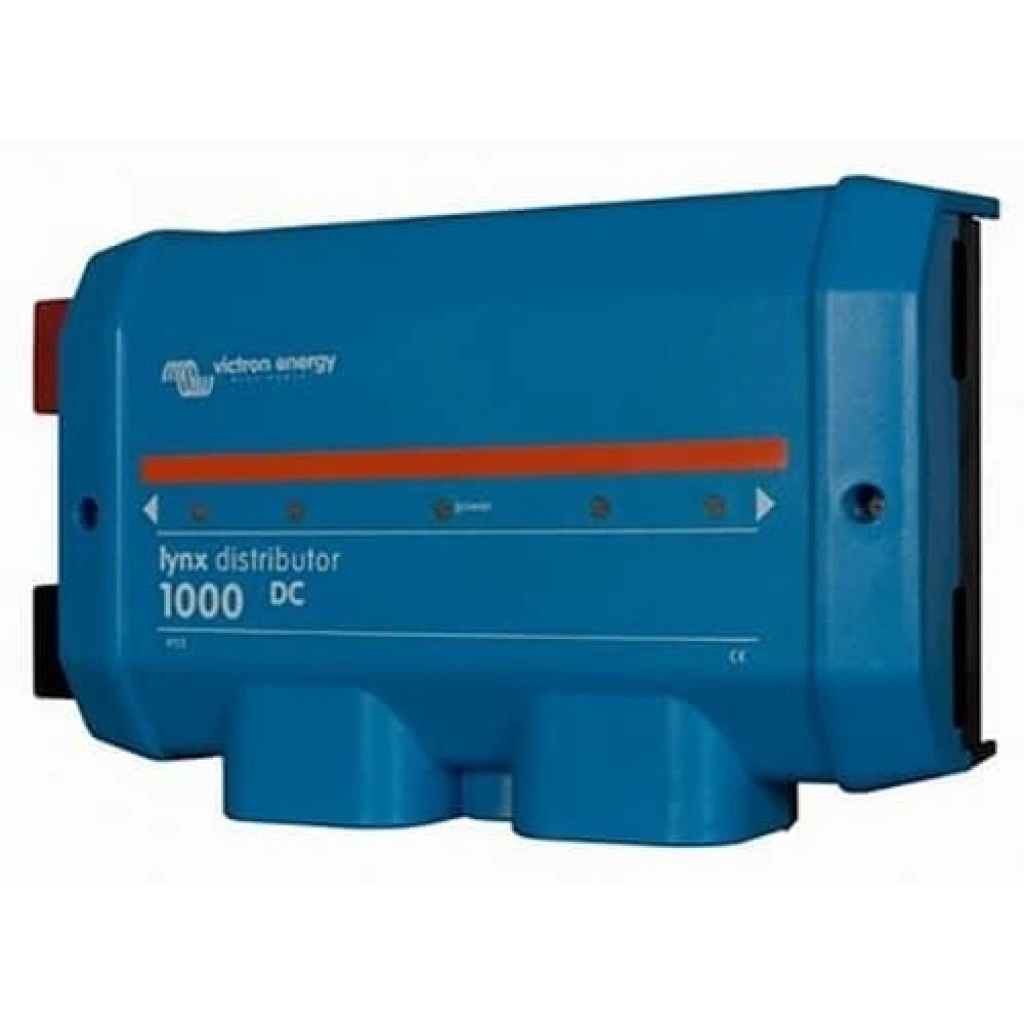

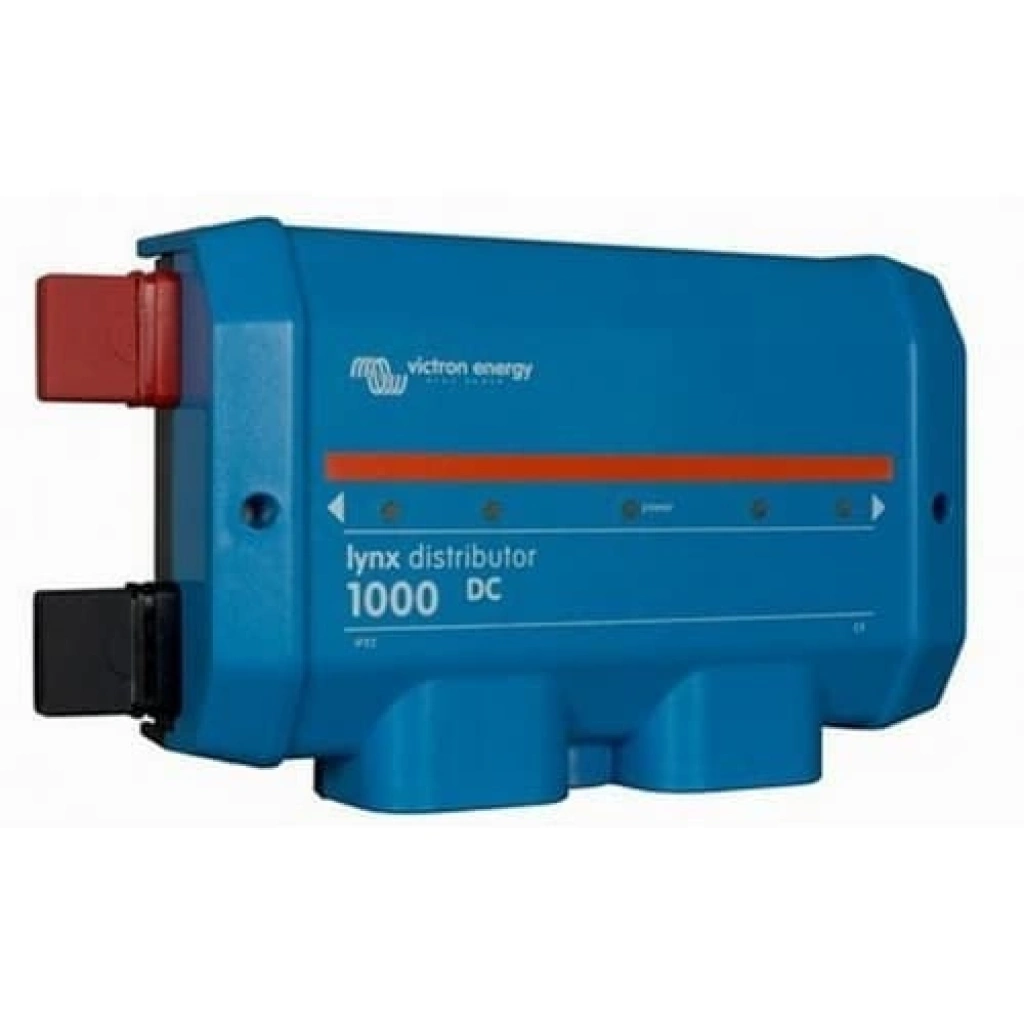

Victron Lynx Distributor M10 (LYN060102010), Victron Energy'nin modüler Lynx DC dağıtım sisteminin önemli bileşenlerinden biridir.
Ürün; akü, inverter, MPPT, DC yükler ve diğer uygun DC ekipmanların merkezi bir DC bara üzerinden dağıtılması ve sigortalanması amacıyla kullanılır.
Lynx Distributor üzerinde pozitif ve negatif DC baralar bulunur. Pozitif bara üzerinde dört adet sigorta ile korunabilen bağlantı ve her sigortanın durumunu izleyen bir sistem bulunurken, negatif tarafta dört bağlantı ve topraklama bağlantısı yer alır.
LYN060102010, Lynx Distributor ürününün M10 bara bağlantılı modelidir. Victron'un resmi ürün listesinde bu ürün kodu "Lynx Distributor (M10)" olarak geçmektedir.
Lynx Distributor, DC enerji sistemlerinde farklı ekipmanlara giden güç bağlantılarının merkezi bir noktada toplanmasını sağlar.
Örnek bir sistem:
Akü Grubu
↓
Lynx Power In
↓
Lynx Distributor M10
↓
DC Sigorta Çıkışları
↓
İnverter / MPPT / DC Yükler
Bu yapı sayesinde farklı DC ekipmanların bağlantıları daha düzenli bir şekilde oluşturulabilir.
Lynx Distributor, pozitif tarafta dört sigorta korumalı bağlantı ve negatif tarafta dört bağlantı sunar.
Victron Lynx Distributor M10 üzerinde dört adet DC sigorta yuvası bulunur.
Bu sigorta yuvaları, Lynx sisteminden çıkan farklı DC devrelerin ayrı ayrı korunmasına olanak sağlar.
Her sigortanın durumu ön panelde bulunan LED göstergeler üzerinden takip edilebilir. Bu özellik, sigortalardan birinin devre dışı kalması durumunda sistemdeki ilgili hattın daha kolay tespit edilmesine yardımcı olur.
Önemli: Sigortalar ürünle birlikte dahil olmayabilir. Kullanılacak sigortanın tipi ve amper değeri sistem tasarımına göre ayrıca belirlenmelidir.
LYN060102010 modeli M10 bara bağlantılı Lynx Distributor modelidir.
Burada önemli bir ayrım bulunmaktadır:
M10, Lynx modüllerinin birbirine bağlandığı bara bağlantı noktalarını ifade eder.
Sigorta ve kablo bağlantıları ise M8 bağlantı yapısındadır. Victron'un resmi teknik dokümanında bu ayrım açıkça belirtilmektedir.
Bu nedenle ürün adındaki "M10" ifadesi, tüm kablo bağlantılarının M10 olduğu anlamına gelmez.
Lynx Distributor M8 ve M10 modellerinin teknik özelliklerinde 1000A DC sürekli akım değeri belirtilmektedir.
Bu değer, ürünün yüksek güçlü DC enerji sistemlerinde kullanılmasına olanak sağlayan önemli özelliklerden biridir.
Ancak gerçek sistem akımı belirlenirken yalnızca bara kapasitesine bakılmamalıdır.
Kablo kesiti, sigorta, bağlantı ekipmanları, akü kapasitesi ve diğer Lynx modülleri birlikte değerlendirilmelidir.
Victron Lynx Distributor için teknik dokümanda desteklenen sistem gerilimleri:
olarak belirtilmektedir. Çalışma gerilim aralığı ise 9-60V DC şeklindedir.
Bu nedenle ürün;
12V karavan sistemleri
24V enerji sistemleri
48V LiFePO4 solar sistemleri
gibi farklı DC enerji altyapılarında değerlendirilebilir.
Lynx Distributor'ın önemli özelliklerinden biri sigorta durum izleme sistemidir.
Dört sigortanın her biri için ön panelde LED göstergesi bulunur.
Bu sayede sistem içerisindeki sigortalardan herhangi birinin devre dışı kalması durumunda ilgili devrenin kontrol edilmesi kolaylaşır.
Lynx Distributor, uygun bağlantı yapıldığında sigorta durum bilgilerini Lynx Smart BMS sistemine aktarabilir.
Victron dokümanına göre bir Lynx Smart BMS ile dört adede kadar Lynx Distributor sigorta durum bilgilerini iletebilir. Bu özellik Lynx Shunt VE.Can bağlantısında mevcut değildir.
Lynx Distributor içerisinde iki ana bara bulunur:
Pozitif DC Bara
ve
Negatif DC Bara
Pozitif tarafta dört sigorta korumalı bağlantı bulunurken negatif tarafta dört bağlantı ve ayrıca topraklama bağlantısı bulunur.
Bu yapı, DC enerji sistemindeki farklı devrelerin merkezi bir noktadan dağıtılmasına yardımcı olur.
Victron Lynx Distributor M10, Lynx Power In M10 ile birlikte kullanılabilir.
Örnek yapı:
Akü
↓
Lynx Power In M10
↓
Lynx Distributor M10
↓
Sigortalı DC Çıkışlar
↓
İnverter / MPPT / DC Yükler
Lynx Power In aküleri Lynx DC dağıtım sistemine bağlamak için kullanılan modüler DC bara iken, Lynx Distributor dört sigortalı DC çıkışın dağıtımını sağlar.
Daha gelişmiş sistemlerde Lynx Distributor, Lynx Shunt VE.Can ile birlikte kullanılabilir.
Bu yapı özellikle akü akımının ve enerji kullanımının merkezi olarak izlenmesi gereken sistemlerde değerlendirilebilir.
Lynx Shunt VE.Can, akü izleme işlevi sağlayan Lynx sistem bileşenlerinden biridir. Lynx Distributor ise dağıtım ve sigorta görevini üstlenir.
Lynx Distributor, uygun sistem yapılandırmasında Lynx Smart BMS ile birlikte kullanılabilir.
Bu kombinasyonda Lynx Distributor'ın sigorta durum bilgileri BMS sistemine aktarılabilir.
Bu özellik özellikle çoklu akü ve yüksek güçlü LiFePO4 enerji sistemlerinde sistem güvenliğinin ve izlenebilirliğin artırılmasına yardımcı olur.
Victron Lynx Distributor M10, yüksek güçlü karavan enerji sistemlerinde merkezi DC dağıtım ünitesi olarak kullanılabilir.
Örnek:
LiFePO4 Akü Bankı
↓
Lynx Power In
↓
Lynx Distributor M10
↓
Victron İnverter
Victron MPPT
DC Sigorta Çıkışları
Bu yapı, birden fazla Victron cihazının bulunduğu profesyonel karavan sistemlerinde DC bağlantıların düzenli şekilde oluşturulmasına yardımcı olur.
Lynx Distributor M10, çoklu DC ekipmanın bulunduğu tekne enerji sistemlerinde de değerlendirilebilir.
Örneğin:
gibi farklı DC devrelerin merkezi dağıtım ve sigorta altyapısına dahil edilmesine yardımcı olabilir.
Victron Lynx Distributor M10, özellikle yüksek güçlü off-grid solar enerji sistemlerinde kullanılabilir.
Örnek sistem:
Solar Paneller
↓
MPPT Şarj Kontrol Cihazları
↓
LiFePO4 Akü Bankı
↓
Lynx Power In
↓
Lynx Distributor M10
↓
Victron İnverter + DC Yükler
Bu yapı, akü ve DC ekipmanların merkezi bir bara üzerinde toplanmasını sağlar.
| Özellik | Değer |
|---|---|
| Marka | Victron Energy |
| Ürün Tipi | Modüler DC Dağıtım ve Sigorta Bara |
| Ürün Serisi | Lynx |
| Model | Lynx Distributor M10 |
| Ürün Kodu | LYN060102010 |
| Sistem Gerilimi | 12V / 24V / 48V |
| Çalışma Gerilim Aralığı | 9-60V DC |
| Sürekli Akım Kapasitesi | 1000A DC |
| DC Sigorta Yuvası | 4 adet |
| Pozitif Bara | 4 sigorta korumalı bağlantı |
| Negatif Bara | 4 bağlantı |
| Topraklama | Var |
| Bara Bağlantısı | M10 |
| Kablo / Sigorta Bağlantıları | M8 |
| Sigorta Durum İzleme | Var |
| LED Göstergeleri | 4 sigorta durum LED'i |
| Güç LED'i | Var |
| Kablo | 40 cm RJ10 kablo dahil |
| Gövde Malzemesi | ABS |
| Bara Malzemesi | Kalay kaplı bakır |
| Boyutlar | 170 x 290 x 80 mm |
| Ağırlık | Yaklaşık 2,2 kg |
| Çalışma Sıcaklığı | -40°C ile +60°C |
| Koruma Sınıfı | IP22 |
Teknik değerler Victron'un Lynx Distributor M8/M10 teknik dokümanına göre verilmiştir.
Akü ve DC ekipmanların merkezi bir DC bara üzerinden dağıtılmasını ve uygun sigortalarla korunmasını sağlar. Dört DC sigorta yuvasına sahiptir.
LYN060102010, Victron Energy Lynx Distributor M10 modelinin ürün kodudur.
Lynx Distributor üzerinde 4 adet DC sigorta yuvası bulunur.
M10, Lynx modüllerinin birbirine bağlandığı bara bağlantılarını ifade eder. Sigorta ve kablo bağlantıları ise M8'dir.
Hayır. Lynx Distributor bir inverter değildir. DC güç dağıtımı ve sigortalama için kullanılan modüler DC bara ünitesidir.
Evet. Victron teknik özelliklerinde 12V, 24V ve 48V sistemler desteklenmektedir.
Ürünün bara sürekli akım değeri 1000A DC olarak belirtilmektedir. Ancak bağlanacak inverterin gerçek çalışma akımı, kablo kesiti, sigorta değeri ve sistemin diğer bileşenleri ayrıca hesaplanmalıdır.
Lynx Distributor üzerinde dört sigorta yuvası bulunur. Kullanılacak uygun sigortalar sistem tasarımına göre seçilmelidir.
Evet. Lynx Power In ve Lynx Distributor, Victron Lynx modüler DC dağıtım sisteminin birlikte kullanılabilen bileşenleridir.
Uygun bağlantı ve sistem yapılandırmasıyla Lynx Distributor sigorta durum bilgilerini Lynx Smart BMS'e iletebilir.
Evet. Özellikle çoklu Victron cihazları ve yüksek güçlü akü sistemi bulunan profesyonel karavan uygulamalarında kullanılabilir.
Evet. Uygun Lynx sistem konfigürasyonunda LiFePO4 akü sistemlerinde kullanılabilir.
Temel fark Lynx modüllerinin birbirine bağlandığı bara bağlantı ölçüsüdür. M10 modelinde modül bağlantıları M10'dur; kablo ve sigorta bağlantıları yine M8 olarak kalır.
Victron Lynx Distributor M10 (LYN060102010), yüksek güçlü DC enerji sistemlerinde akü ve DC ekipmanların merkezi olarak dağıtılması ve sigortalanması için geliştirilmiş profesyonel bir Victron çözümüdür.
4 DC sigorta yuvası, sigorta durum izleme LED'leri, M10 modül bağlantıları ve 1000A DC sürekli akım kapasitesiyle özellikle 12V, 24V ve 48V karavan, tekne, off-grid ve enerji depolama sistemlerinde güçlü bir DC dağıtım altyapısı oluşturur.
