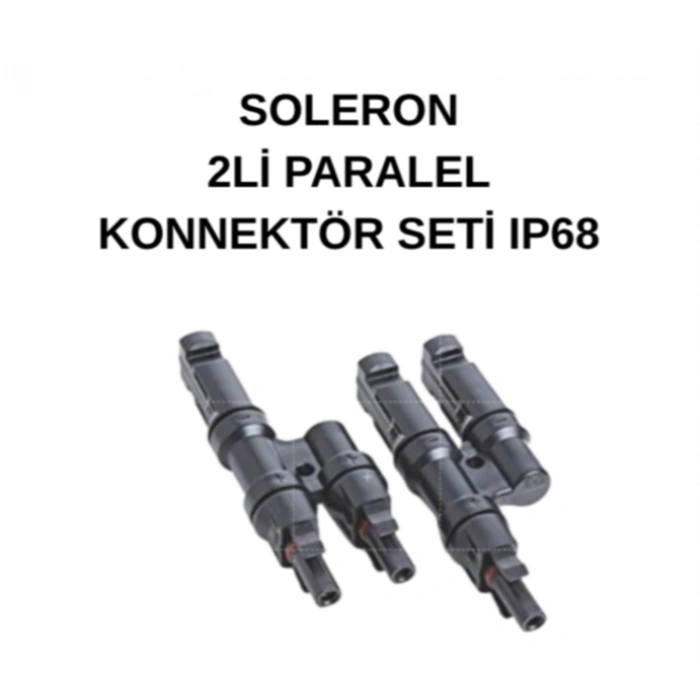

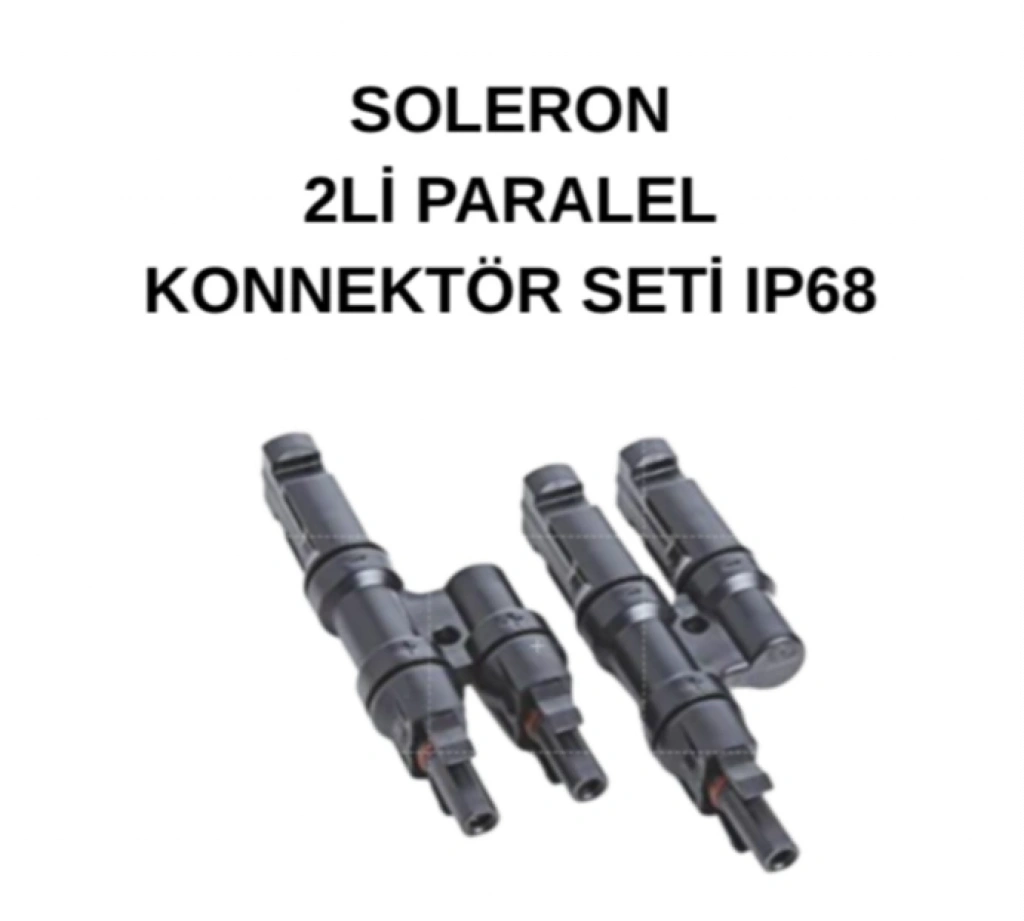

2'li Paralel Konnektör Seti
2'li Paralel Konnektör Seti, güneş enerjisi ve fotovoltaik sistemlerde PV bağlantılarının paralel olarak birleştirilmesinde kullanılan solar panel konnektörüdür.
Üretici teknik dokümanına göre ürün 1000V DC nominal gerilim ve 30A nominal akım değerlerine sahiptir. İzolasyon malzemesi PC, kontak malzemesi ise kalay kaplı kırmızı bakır olarak belirtilmiştir. Ürün ayrıca IP67 koruma sınıfına ve UL94-V0 alev sınıfına sahiptir.
Hangi Sorunları Çözer?
Solar enerji sistemlerinde birden fazla PV hattının uygun şekilde paralel bağlantıya alınması gerekir.
2'li Paralel Konnektör Seti;
- PV hatlarının paralel bağlantısını oluşturur.
- Solar panel kablolarının ortak bağlantı noktasında birleştirilmesine yardımcı olur.
- Solar sistemlerde düzenli ve pratik kablo bağlantısı sağlar.
- 30A nominal akım kapasitesi sunar.
- 1000V DC nominal gerilim değerine sahiptir.
- IP67 koruma sınıfıyla dış ortam PV uygulamalarında kullanılabilir.
- UV ve yaşlanmaya karşı dayanım özelliklerine sahiptir.
30A ve 1000V DC Teknik Değerleri
Üretici dokümanında ürün için:
Nominal akım: 30A
Nominal gerilim: 1000V DC
Kontak direnci: ≤0,5 mΩ
Çalışma sıcaklığı: -40°C ~ +85°C
olarak belirtilmiştir.
Bu değerler solar panel ve PV bağlantılarında konnektör seçimi yapılırken dikkate alınmalıdır.
IP67 Koruma Sınıfı
Gönderdiğin PDF'de ürünün koruma sınıfı IP67 olarak belirtilmektedir.
IP67;
- Toz girişine karşı tam koruma,
- Belirli koşullarda geçici suya daldırmaya karşı koruma
sağlayan bir koruma sınıfıdır.
Önemli: Ürün başlığında IP68 ifadesi bulunmasına rağmen teknik dokümanda IP67 yazdığı için ürün sayfasında IP67 kullanılması daha güvenlidir. Üreticiden IP68'i doğrulayan yeni bir belge gelirse ürün bilgisi güncellenebilir.
Malzeme ve Yapı
Teknik dokümana göre;
- İzolasyon malzemesi: PC
- Kontak malzemesi: Kalay kaplı kırmızı bakır
- Alev sınıfı: UL94-V0
- Güvenlik sınıfı: Class II
- Ayırma kuvveti: 360 N
- Kontak direnci: ≤0,5 mΩ
olarak belirtilmiştir.
Kullanım Alanları
2'li Paralel Konnektör Seti;
- Güneş paneli sistemleri
- Fotovoltaik enerji sistemleri
- Solar panel paralel bağlantıları
- Çatı tipi GES uygulamaları
- Arazi tipi GES uygulamaları
- Off-grid güneş enerjisi sistemleri
- Solar pompa sistemleri
- PV kablo bağlantıları
- Solar panel montaj uygulamaları
için değerlendirilebilir.
UV ve Dış Ortam Dayanımı
Üretici dokümanında ürünün UV ve yaşlanmaya dayanıklı olduğu ve zorlu hava koşullarında kullanılabileceği belirtilmektedir. Çalışma sıcaklığı aralığı -40°C ile +85°C olarak verilmiştir.
Bu özellikler, ürünün dış ortamda çalışan fotovoltaik sistemlerde kullanılmasına yönelik uygunluğunu destekler.
Otomatik Kilitleme Sistemi
Teknik dokümanda konnektörde stabil otomatik kilitleme sistemi bulunduğu ve konnektörlerin açılıp kapatılmasının kolaylaştırıldığı belirtilmektedir.
Solar montaj sırasında bağlantının tam olarak kilitlendiğinden emin olunması önemlidir.
Uzman Tavsiyesi
Solar panel bağlantısında konnektör seçerken yalnızca fiziksel olarak birbirine uymasına bakmayın.
Özellikle;
- Panel Voc
- Panel Isc
- PV hattının çalışma akımı
- Maksimum sistem gerilimi
- Kablo kesiti
- Konnektörün akım ve gerilim kapasitesi
- Konnektörlerin üretici uyumluluğu
- Çalışma ortamı
birlikte değerlendirilmelidir.
Farklı üreticilerin konnektörlerini sadece fiziksel olarak birbirine uyduğu için eşleştirmek doğru bir uygulama değildir.
Teknik Özellikler
| Özellik | Değer |
|---|
| Ürün Tipi | 2'li Paralel PV Konnektör |
| Nominal Akım | 30A |
| Nominal Gerilim | 1000V DC |
| Koruma Sınıfı | IP67 |
| İzolasyon Malzemesi | PC |
| Kontak Malzemesi | Kalay kaplı kırmızı bakır |
| Kontak Direnci | ≤0,5 mΩ |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Alev Sınıfı | UL94-V0 |
| Güvenlik Sınıfı | Class II |
| Ayırma Kuvveti | 360 N |
| Standart | IEC 62852:2015 |
| Sertifikasyon | TÜV SÜD |
| UV Dayanımı | Var |
| Yaşlanma Dayanımı | Var |
Teknik değerler üretici PDF'sinden alınmıştır.
Sık Sorulan Sorular
2'li paralel konnektör ne işe yarar?
Solar panel ve PV kablolarının paralel bağlantılarını oluşturmak için kullanılır.
2'li paralel konnektör kaç amperdir?
Üretici dokümanına göre nominal akım değeri 30A'dir.
2'li paralel konnektör kaç volt destekler?
Nominal gerilim değeri 1000V DC olarak belirtilmiştir.
Ürün IP67 mi IP68 mi?
Gönderdiğin üretici PDF'inde IP67 olarak belirtilmiştir. Bu nedenle ürün sayfasında teknik olarak doğrulanmış değer olan IP67'nin kullanılması önerilir.
2'li paralel konnektör dış ortamda kullanılabilir mi?
Evet. Teknik dokümanda IP67 koruma, UV ve yaşlanma dayanımı ile -40°C/+85°C çalışma sıcaklığı belirtilmiştir.
Kontak malzemesi nedir?
Üretici dokümanına göre kalay kaplı kırmızı bakırdır.
Hangi standarda sahiptir?
Teknik dokümanda IEC 62852:2015 standardı ve TÜV SÜD sertifikasyonu belirtilmektedir. Sertifika numarası B 17 10 87944 008 olarak verilmiştir.
