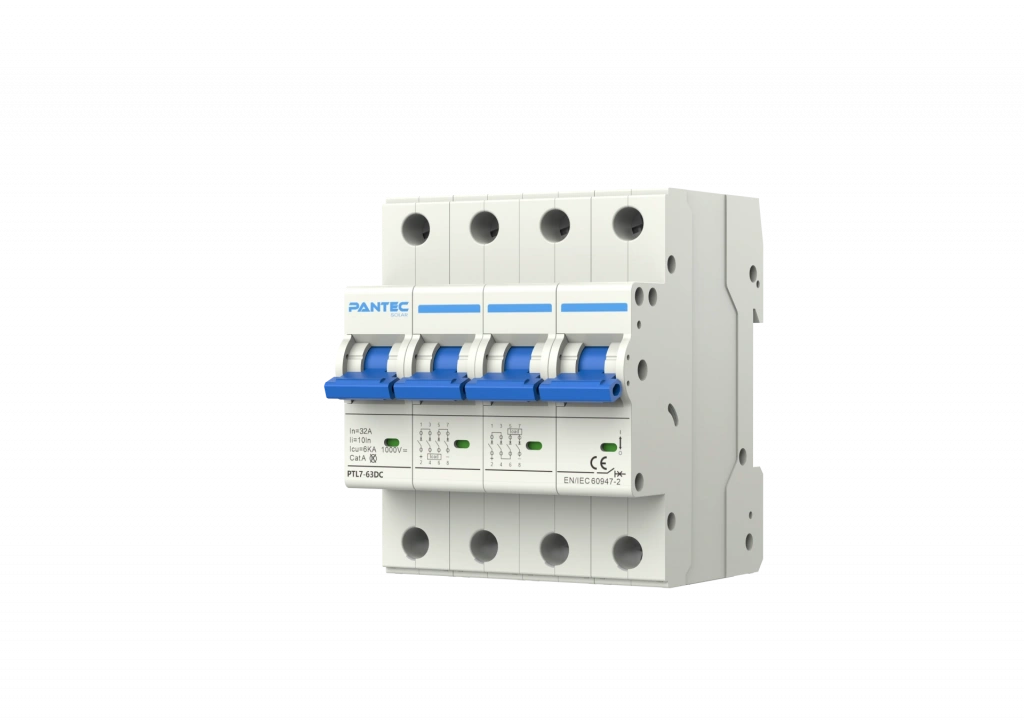

PANTEC 32A 1000V DC SİGORTA

PANTEC 32A 1000V DC Sigorta, doğru akım (DC) ile çalışan elektrik devrelerinde aşırı akım ve kısa devre durumlarına karşı koruma amacıyla kullanılan bir DC sigortadır.

32A nominal akım ve 1000V DC gerilim sınıfı, ürünü özellikle yüksek gerilimli DC uygulamalarında değerlendirmeye uygun hale getirir.

Güneş enerjisi sistemleri, fotovoltaik panel dizileri, solar inverter DC hatları ve uygun DC güç sistemlerinde koruma ekipmanı olarak kullanılabilir.

DC SİGORTA NE İŞE YARAR?

DC sistemlerde oluşabilecek aşırı akım veya kısa devre, kabloların ve bağlı elektrik ekipmanlarının aşırı ısınmasına veya zarar görmesine neden olabilir.

Doğru seçilmiş bir DC sigorta, akım belirlenen sınırların üzerine çıktığında devreyi keserek sistemin korunmasına yardımcı olur.

Özellikle solar sistemlerde;

Panel → DC kablo → DC koruma → inverter

arasındaki elektriksel yapının doğru tasarlanması önemlidir.

32A NE ANLAMA GELİR?

PANTEC 32A DC Sigorta'nın 32A değeri nominal akım değeridir.

Bu değer, sigortanın her 32A'lik sistemde kullanılabileceği anlamına gelmez.

Sigorta seçiminde;

• Panel Isc değeri,
• String akımı,
• Paralel string sayısı,
• Kablo kesiti,
• İnverter DC giriş özellikleri,
• Sistem kısa devre akımı,
• Koruma koordinasyonu

birlikte değerlendirilmelidir.

Özellikle fotovoltaik sistemlerde sigorta değeri yalnızca toplam panel wattına göre belirlenmemelidir.

1000V DC NE ANLAMA GELİR?

PANTEC 32A DC Sigorta'nın belirtilen gerilim sınıfı 1000V DC'dir.

Bu değer, sigortanın DC devrelerdeki gerilim sınıfını ifade eder.

Ancak bir sistemin güvenli şekilde 1000V DC'de çalışacağı anlamına yalnızca sigortanın üzerinde bulunan 1000V değerine bakılarak karar verilmemelidir.

Solar sistemlerde panel dizisinin maksimum Voc değeri, özellikle düşük sıcaklıklardaki Voc artışı dikkate alınmalıdır.

Aynı zamanda kullanılan tüm DC ekipmanların sistem gerilimine uygun olması gerekir.

SOLAR SİSTEMLERDE KULLANIM

PANTEC 32A 1000V DC Sigorta, uygun tasarlanmış fotovoltaik sistemlerde DC koruma ekipmanı olarak değerlendirilebilir.

Örnek sistem:

Güneş Panelleri → PV String → DC Sigorta → DC Ayırıcı → Solar İnverter

Birden fazla stringin paralel bağlandığı sistemlerde diğer stringlerden gelebilecek olası geri besleme akımları da dikkate alınmalıdır.

Bu nedenle 32A sigorta seçimi sistemin gerçek elektriksel değerleri üzerinden yapılmalıdır.

GÜNEŞ PANELİ SİGORTASI OLARAK KULLANILIR MI?

Uygun teknik özelliklere sahip PV sistemlerde kullanılabilir.

Ancak 32A / 1000V DC değeri tek başına sigortanın belirli bir solar panel veya string için kesinlikle uygun olduğunu göstermez.

PV sistemlerde;

Isc + paralel string sayısı + maksimum sistem gerilimi + kablo kesiti + sigorta özellikleri + inverter özellikleri

birlikte değerlendirilmelidir.

İNVERTER DC GİRİŞ KORUMASI

Solar inverterlerin DC girişinde panel dizilerinden gelen yüksek gerilimli doğru akım bulunur.

Bu nedenle inverterin DC girişinde kullanılacak sigortanın;

• Maksimum DC gerilimi,
• Nominal akımı,
• DC kullanım uygunluğu,
• Kesme kapasitesi

gibi özelliklerinin sistemle uyumlu olması gerekir.

PANTEC 32A 1000V DC Sigorta, uygun teknik koşullar sağlanan sistemlerde DC giriş koruma yapısında değerlendirilebilir.

DC SİGORTA VE AC SİGORTA AYNI DEĞİLDİR

DC ve AC devrelerde sigorta seçimi aynı şekilde yapılmamalıdır.

DC devrede elektrik arkının söndürülmesi AC devreden farklı olduğundan, yüksek gerilimli DC uygulamalarda DC kullanımına uygun sigorta tercih edilmelidir.

PANTEC ürününün belirtilen değeri:

32A / 1000V DC

şeklindedir.

KULLANIM ALANLARI

PANTEC 32A 1000V DC Sigorta, teknik şartları uygun olan;

• Güneş enerjisi sistemleri,
• Fotovoltaik panel stringleri,
• Solar inverter DC girişleri,
• PV DC dağıtım panoları,
• DC enerji sistemleri,
• Yüksek gerilimli DC devreler

gibi uygulamalarda değerlendirilebilir.

PANTEC 32A 1000V DC SİGORTA NEDEN TERCİH EDİLMELİ?

PANTEC 32A 1000V DC Sigorta;

• 32A nominal akım,
• 1000V DC gerilim sınıfı,
• DC devrelerde kullanım,
• Solar/PV sistemlerde değerlendirilebilme,
• DC hatların aşırı akım ve kısa devreye karşı korunmasına katkı

özellikleriyle uygun projelerde tercih edilebilir.

UZMAN TAVSİYESİ

Solar sistemlerde 32A sigorta seçerken yalnızca panel gücüne bakmak doğru değildir.

Özellikle birden fazla panelin seri ve paralel bağlandığı sistemlerde;

Panel Isc → String sayısı → Paralel bağlantı → Kablo kesiti → Maksimum Voc → İnverter DC özellikleri

birlikte kontrol edilmelidir.

Ayrıca panel dizisinin soğuk havadaki maksimum Voc değeri, 1000V DC sınırının değerlendirilmesinde özellikle önemlidir.

Yüksek gerilimli DC sistemlerin montaj ve koruma işlemleri yetkin elektrik personeli tarafından yapılmalıdır.

SIKÇA SORULAN SORULAR

PANTEC 32A 1000V DC Sigorta nedir?

PANTEC 32A 1000V DC Sigorta, doğru akım devrelerinde aşırı akım ve kısa devre durumlarına karşı koruma amacıyla kullanılan 32A nominal akım ve 1000V DC gerilim sınıfına sahip sigortadır.

PANTEC 32A DC Sigorta solar sistemlerde kullanılır mı?

Uygun elektriksel özelliklere sahip fotovoltaik sistemlerde DC koruma ekipmanı olarak değerlendirilebilir.

32A DC sigorta kaç watt güneş panelini korur?

Bu sorunun tek bir watt karşılığı yoktur. Panelin Isc değeri, string yapısı, paralel bağlantı, sistem gerilimi ve inverter özellikleri birlikte değerlendirilmelidir.

1000V DC sigorta 600V sistemde kullanılabilir mi?

Gerilim sınıfı açısından 1000V DC daha yüksek bir sınıftır. Ancak nominal akım, kesme kapasitesi ve diğer teknik özelliklerin de sisteme uygun olması gerekir.

32A ve 40A DC sigorta arasındaki fark nedir?

Nominal akım değerleri farklıdır. 32A model daha düşük nominal akım seviyesindeki devreler için, 40A model ise daha yüksek akım gerektiren uygun devreler için değerlendirilir. Doğru değer sistem tasarımına göre belirlenmelidir.

1000V DC sigorta 1000V solar sistemde kullanılabilir mi?

Sistemin gerçek maksimum DC gerilimi, panel dizisinin düşük sıcaklıktaki Voc değeri ve diğer ekipmanların gerilim sınıfları kontrol edilmelidir. Yalnızca nominal değerlerin eşit olması yeterli değildir.

DC sigorta ile AC sigorta arasındaki fark nedir?

DC ve AC devrelerde ark söndürme koşulları farklıdır. Bu nedenle yüksek gerilimli DC sistemlerde DC kullanımına uygun sigorta kullanılmalıdır.

Güneş paneli sisteminde DC sigorta neden kullanılır?

PV string ve DC hatlarda aşırı akım ve kısa devre koşullarına karşı koruma sağlamak amacıyla kullanılabilir.

PANTEC 32A 1000V DC Sigorta satın alırken nelere dikkat edilmeli?

Nominal akım, maksimum DC gerilim, DC/PV kullanım uygunluğu, kesme kapasitesi, sigorta tipi ve sistemin kısa devre akımı kontrol edilmelidir.

TEKNİK ÖZELLİKLER

Teknik Bilgi Notu

Bu ürün için doğrulanmış temel değerler:

32A / 1000V DC

Üretici teknik dokümanı doğrulanmadan aşağıdaki özelliklere kesin değer verilmemiştir:

• Sigorta tipi
• Kasa ölçüsü
• Kutup sayısı
• Kesme kapasitesi
• Çalışma karakteristiği
• IEC/EN standardı
• PV sınıfı
• Sigorta yuvası uyumluluğu
• Boyut
• Ağırlık
• Çalışma sıcaklığı
