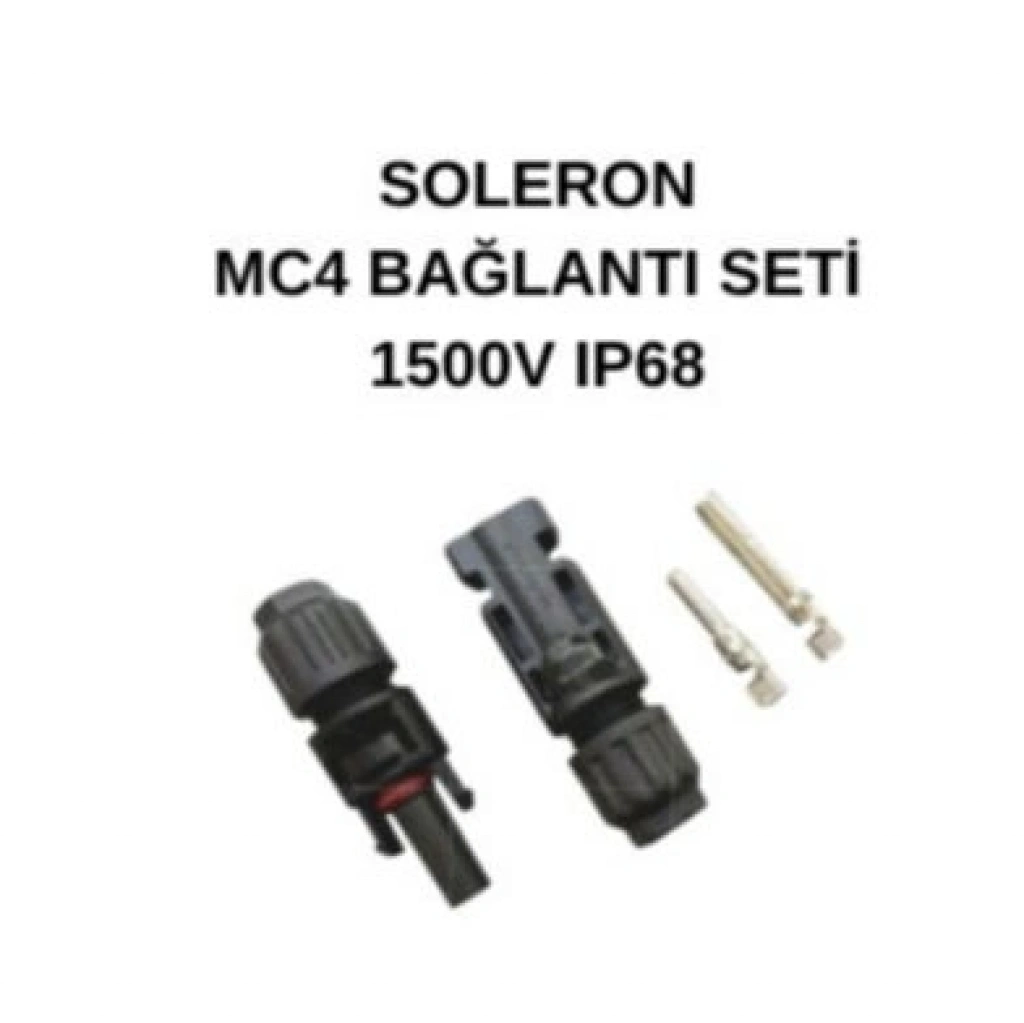

MC4 Bağlantı Seti 1500V DC
MC4 Bağlantı Seti 1500V, güneş enerjisi ve fotovoltaik sistemlerde solar panel ile PV kablolarının elektriksel bağlantısını sağlamak amacıyla kullanılan MC4 tipi solar konnektör setidir.
Üretici teknik dokümanına göre ürünün 1500V DC nominal gerilim, 30A nominal akım ve 4 mm² veya 6 mm² kablo uyumluluğu bulunmaktadır. İzolasyon malzemesi PC, kontak malzemesi ise kalay kaplı bakır olarak belirtilmiştir.
Hangi Sorunları Çözer?
Solar panel sistemlerinde panel kablolarının invertere, DC koruma ekipmanlarına veya diğer PV bağlantı noktalarına güvenli şekilde bağlanması gerekir.
MC4 Bağlantı Seti;
- Solar panel kablolarının bağlantısını sağlar.
- PV kablo bağlantılarının düzenli şekilde yapılmasına yardımcı olur.
- 4 mm² ve 6 mm² kablolarla kullanılabilir.
- 1500V DC nominal gerilim sınıfına sahiptir.
- 30A nominal akım değerine sahiptir.
- UV dayanımı sayesinde dış ortam PV uygulamalarında kullanılabilir.
- Otomatik kilitleme sistemi ile bağlantının güvenli şekilde sabitlenmesine yardımcı olur.
1500V DC MC4 Konnektör
Üretici dokümanında MC4 konnektör için 1500V DC nominal gerilim belirtilmektedir. Bu özellik, özellikle yüksek DC gerilimli modern fotovoltaik sistemlerde konnektör seçimi açısından önemlidir.
Ancak 1500V DC konnektör kullanılması, sistemin tamamının 1500V DC çalıştırılabileceği anlamına gelmez. Panel dizisinin maksimum Voc değeri, inverter veya solar sürücünün maksimum DC gerilimi, kablo ve diğer DC ekipmanların gerilim sınıfları birlikte değerlendirilmelidir.
30A Nominal Akım
MC4 bağlantı setinin üretici dokümanında 30A nominal akım değeri verilmiştir.
Solar sistem tasarımında konnektörün akım kapasitesinin yanında panelin Isc değeri, string yapısı, paralel bağlantılar, kablo kesiti ve DC koruma ekipmanları da dikkate alınmalıdır.
4 mm² ve 6 mm² Kablo Uyumluluğu
Teknik dokümana göre ürün 4 mm² veya 6 mm² kablo kesitleriyle kullanılabilir.
Bu nedenle satın almadan önce sisteminizde kullanılan solar kablonun kesitinin uygun olduğundan emin olunmalıdır.
IP67 Koruma Sınıfı
Burada önemli bir teknik düzeltme bulunuyor.
Ürün adında IP68 yazmasına rağmen gönderdiğin üretici PDF'sinde koruma derecesi açık şekilde IP67 olarak belirtiliyor.
Bu nedenle ürün sayfasında şimdilik:
Koruma sınıfı: IP67
olarak kullanmak daha doğru olacaktır.
IP67, toz girişine karşı tam koruma ve üretici standardındaki koşullarda geçici suya daldırmaya karşı koruma anlamına gelir.
UV ve Dış Ortam Dayanımı
Teknik dokümanda ürün için yüksek yaşlanma dayanımı ve UV dayanımı belirtilmektedir. Ayrıca zorlu hava koşullarında kullanılabileceği ifade edilmektedir. Çalışma sıcaklığı -40°C ile +85°C olarak verilmiştir.
Bu özellikler, ürünün dış ortamda çalışan fotovoltaik sistemlerde kullanılmasına uygundur.
Teknik Özellikler
| Özellik | Değer |
|---|
| Ürün Tipi | Solar PV MC4 Konnektör |
| Nominal Gerilim | 1500V DC |
| Nominal Akım | 30A |
| Kablo Kesiti | 4 mm² / 6 mm² |
| Koruma Sınıfı | IP67 |
| İzolasyon Malzemesi | PC |
| Kontak Malzemesi | Kalay kaplı bakır |
| Kontak Direnci | ≤0,5 mΩ |
| Ayırma Kuvveti | 360 N |
| Alev Sınıfı | UL94-V0 |
| Güvenlik Sınıfı | Class II |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| UV Dayanımı | Var |
| Yaşlanma Dayanımı | Var |
| Kilitleme Sistemi | Otomatik kilitleme |
Teknik değerler gönderdiğin üretici PDF'sinden alınmıştır.
Uzman Tavsiyesi
MC4 konnektör seçiminde yalnızca 1500V ve 30A değerlerine bakmak yeterli değildir.
Özellikle şu değerler birlikte kontrol edilmelidir:
- Panel Voc
- Panel Isc
- String çalışma gerilimi
- Maksimum string Voc
- İnverter maksimum DC gerilimi
- PV kablo kesiti
- Konnektör akım kapasitesi
- Konnektör gerilim sınıfı
- DC sigorta ve diğer koruma ekipmanları
- Konnektörlerin birbirleriyle uyumluluğu
Fiziksel olarak birbirine uyan farklı marka konnektörlerin otomatik olarak elektriksel ve mekanik olarak uyumlu olduğu düşünülmemelidir.
Montaj sırasında konnektörün tam kilitlendiğinden ve kablo bağlantısının doğru şekilde yapıldığından emin olunmalıdır.
Sık Sorulan Sorular
MC4 Bağlantı Seti 1500V nedir?
Güneş paneli ve fotovoltaik sistemlerde PV kablolarının bağlantısını yapmak için kullanılan 1500V DC sınıfındaki MC4 tipi solar konnektör setidir.
MC4 konnektör kaç amperdir?
Bu ürünün üretici teknik dokümanında nominal akım 30A olarak belirtilmiştir.
MC4 konnektör kaç volt destekler?
Üretici dokümanında nominal gerilim 1500V DC olarak belirtilmiştir.
Hangi kablo kesitleriyle kullanılır?
Teknik dokümana göre 4 mm² ve 6 mm² solar kablolarla kullanılabilir.
MC4 Bağlantı Seti IP67 mi IP68 mi?
Gönderdiğin teknik PDF'de IP67 olarak belirtilmektedir. Ürün adında IP68 yazmasına rağmen teknik doküman IP67 gösterdiği için ürün sayfasında IP67 değerinin kullanılmasını öneriyorum.
MC4 konnektör dış ortamda kullanılabilir mi?
Evet. Teknik dokümanda UV ve yaşlanma dayanımı ile -40°C ile +85°C çalışma sıcaklığı belirtilmiştir.
MC4 konnektör solar panelde ne işe yarar?
Solar panel kablolarının güvenli ve düzenli şekilde PV sistemine bağlanmasını sağlar.
