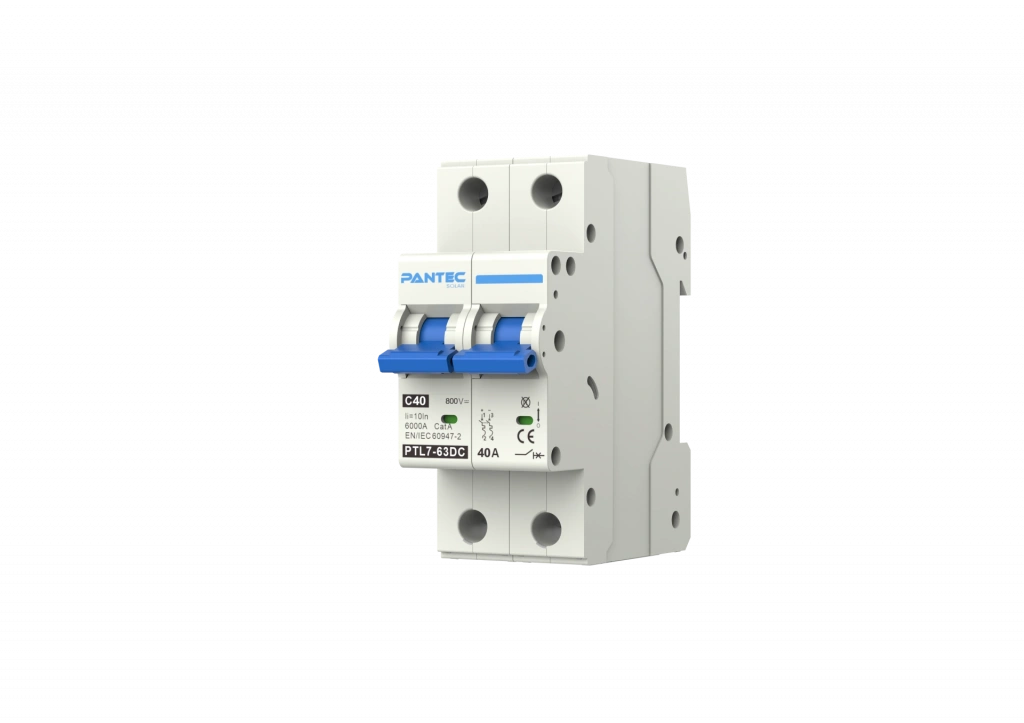

PANTEC 40A 800V DC SİGORTA

PANTEC 40A 800V DC Sigorta, doğru akım (DC) ile çalışan elektrik devrelerinde aşırı akım ve kısa devre durumlarına karşı koruma amacıyla kullanılan DC sigorta çözümüdür.

40A nominal akım ve 800V DC gerilim sınıfı, ürünü özellikle yüksek gerilimli DC uygulamalarında değerlendirmeye uygun hale getirir.

Güneş enerjisi sistemleri, fotovoltaik panel dizileri, solar inverter DC hatları ve uygun DC güç sistemlerinde koruma ekipmanı olarak kullanılabilir.

DC SİGORTA NE İŞE YARAR?

DC devrelerde oluşabilecek aşırı akım ve kısa devre, kabloların ve elektrik ekipmanlarının aşırı ısınmasına veya zarar görmesine neden olabilir.

Doğru seçilmiş bir DC sigorta, akım belirlenen sınırların üzerine çıktığında devreyi keserek sistemin korunmasına yardımcı olur.

Özellikle güneş enerjisi sistemlerinde;

Panel → DC kablo → DC koruma → İnverter

arasındaki koruma yapısının doğru oluşturulması gerekir.

40A NE ANLAMA GELİR?

PANTEC 40A DC Sigorta'nın 40A değeri nominal akım değerini ifade eder.

Bu değer, sigortanın her 40A'lik DC devrede kullanılabileceği anlamına gelmez.

Sigorta seçimi yapılırken;

• Panel Isc değeri,
• String akımı,
• Paralel string sayısı,
• Kablo kesiti,
• İnverter DC giriş özellikleri,
• Sistem kısa devre akımı,
• Koruma koordinasyonu

birlikte değerlendirilmelidir.

Solar sistemlerde sigorta seçimini yalnızca toplam panel gücüne göre yapmak doğru değildir.

800V DC NE ANLAMA GELİR?

PANTEC 40A DC Sigorta'nın belirtilen gerilim sınıfı 800V DC'dir.

Bu değer sigortanın DC gerilim sınıfını ifade eder.

Özellikle fotovoltaik sistemlerde panel dizisinin çalışma gerilimi ve soğuk hava koşullarında oluşabilecek maksimum Voc değeri dikkate alınmalıdır.

Sistemin maksimum DC gerilimi 800V seviyesine yaklaşırken yalnızca nominal gerilim değil, gerçek çalışma koşulları da hesaplanmalıdır.

Ayrıca;

• DC kablolar,
• MC4 konnektörler,
• DC ayırıcı,
• DC parafudr,
• inverter,
• sigorta yuvası

gibi diğer ekipmanların da sistem gerilimiyle uyumlu olması gerekir.

SOLAR SİSTEMLERDE KULLANIM

PANTEC 40A 800V DC Sigorta, uygun tasarlanmış fotovoltaik sistemlerde DC koruma ekipmanlarından biri olarak değerlendirilebilir.

Örnek bir sistem yapısı:

Güneş Panelleri → PV Stringler → DC Sigorta → DC Ayırıcı → Solar İnverter

Birden fazla panel stringinin paralel bağlandığı sistemlerde, diğer stringlerden gelebilecek olası geri besleme akımları ayrıca değerlendirilmelidir.

Bu nedenle 40A sigorta seçimi, sistemin gerçek elektriksel değerleri üzerinden yapılmalıdır.

GÜNEŞ PANELİ SİGORTASI OLARAK KULLANILIR MI?

Uygun teknik özelliklere sahip PV sistemlerde DC koruma amacıyla değerlendirilebilir.

Ancak 40A / 800V DC değerleri tek başına ürünün belirli bir panel stringi için kesinlikle uygun olduğunu göstermez.

PV sigorta seçiminde;

Panel Isc + string sayısı + paralel bağlantı + maksimum Voc + kablo kesiti + sigorta kesme kapasitesi

birlikte değerlendirilmelidir.

İNVERTER DC GİRİŞ KORUMASI

Solar inverterlerin DC girişinde panel dizilerinden gelen yüksek gerilimli doğru akım bulunur.

Bu nedenle inverter DC girişinde kullanılacak sigortanın inverter üreticisinin belirlediği değerlerle uyumlu olması gerekir.

Özellikle;

• Maksimum PV giriş gerilimi,
• Maksimum PV giriş akımı,
• MPPT akım sınırı,
• Panel dizisi Voc,
• Panel dizisi Isc

kontrol edilmelidir.

PANTEC 40A 800V DC Sigorta, uygun elektriksel koşullar sağlandığında DC giriş koruma sisteminde değerlendirilebilir.

DC SİGORTA VE AC SİGORTA FARKI

DC ve AC sigortalar aynı değildir.

DC devrelerde elektrik arkının söndürülmesi AC devrelere göre farklı olduğundan, yüksek gerilimli DC uygulamalarda DC kullanımına uygun sigorta kullanılmalıdır.

Bu ürünün belirtilen temel değeri:

40A / 800V DC

şeklindedir.

KULLANIM ALANLARI

PANTEC 40A 800V DC Sigorta, teknik şartları uygun olan;

• Güneş enerjisi sistemleri,
• Fotovoltaik panel dizileri,
• PV string koruma uygulamaları,
• Solar inverter DC girişleri,
• DC dağıtım panoları,
• DC güç sistemleri,
• Yüksek gerilimli DC devreler

gibi uygulamalarda değerlendirilebilir.

PANTEC 40A 800V DC SİGORTA NEDEN TERCİH EDİLMELİ?

PANTEC 40A 800V DC Sigorta;

• 40A nominal akım değeri,
• 800V DC gerilim sınıfı,
• DC devrelerde kullanım,
• Solar/PV sistemlerde değerlendirilebilme,
• DC hatların aşırı akım ve kısa devreye karşı korunmasına katkı

özellikleriyle uygun projelerde kullanılabilecek bir DC koruma ekipmanıdır.

UZMAN TAVSİYESİ

Solar sistemlerde 40A DC sigorta seçerken sadece panelin watt değerine bakmayın.

Özellikle yüksek gerilimli PV sistemlerde;

Panel Isc → String sayısı → Paralel bağlantı → Kablo kesiti → Maksimum Voc → İnverter DC özellikleri

birlikte kontrol edilmelidir.

800V DC seviyesine yaklaşan sistemlerde panel dizisinin soğuk hava koşullarındaki Voc değeri özellikle önemlidir.

Ayrıca sigortanın gerilim sınıfının sistemin gerçek maksimum DC geriliminden uygun seviyede olması gerekir.

SIKÇA SORULAN SORULAR

PANTEC 40A 800V DC Sigorta nedir?

PANTEC 40A 800V DC Sigorta, doğru akım devrelerinde aşırı akım ve kısa devre durumlarına karşı koruma amacıyla kullanılan 40A nominal akım ve 800V DC gerilim sınıfına sahip sigortadır.

PANTEC 40A DC Sigorta solar sistemlerde kullanılır mı?

Uygun elektriksel özelliklere sahip fotovoltaik sistemlerde DC koruma ekipmanı olarak değerlendirilebilir.

40A DC sigorta kaç watt güneş panelini korur?

Bu değer doğrudan panel wattına göre belirlenmez. Panel Isc değeri, string yapısı, paralel bağlantı, sistem gerilimi ve inverter özellikleri birlikte değerlendirilmelidir.

800V DC sigorta 600V sistemde kullanılabilir mi?

Gerilim sınıfı açısından 800V DC, 600V DC'den daha yüksek bir sınıftır. Ancak nominal akım, kesme kapasitesi ve diğer teknik özelliklerin de sisteme uygun olması gerekir.

40A 800V DC sigorta 800V solar sistemde kullanılabilir mi?

Sistemin gerçek maksimum DC gerilimi, özellikle düşük sıcaklıklardaki panel Voc değeri ve diğer ekipmanların gerilim sınıfları kontrol edilmelidir. Nominal değerlerin eşit olması tek başına yeterli değildir.

40A 800V DC sigorta ile 40A 1000V DC sigorta arasındaki fark nedir?

Her iki ürünün nominal akım değeri 40A'dir. Fark temel olarak belirtilen maksimum DC gerilim sınıfıdır. 1000V DC model daha yüksek gerilim sınıfına sahiptir. Ancak kullanılacak ürün sistemin gerçek gereksinimlerine göre seçilmelidir.

DC sigorta ile AC sigorta aynı mıdır?

Hayır. DC ve AC devrelerde ark söndürme koşulları farklıdır. Bu nedenle yüksek gerilimli DC sistemlerde DC kullanımına uygun sigorta kullanılmalıdır.

Güneş paneli sisteminde DC sigorta neden kullanılır?

PV string ve DC hatlarda aşırı akım ve kısa devre koşullarına karşı devrenin korunmasına yardımcı olmak amacıyla kullanılabilir.

PANTEC 40A 800V DC Sigorta satın alırken nelere dikkat edilmeli?

Nominal akım, maksimum DC gerilim, DC/PV kullanım uygunluğu, kesme kapasitesi, sigorta tipi ve sistemin kısa devre akımı kontrol edilmelidir.

TEKNİK ÖZELLİKLER

Teknik Bilgi Notu

Bu ürün için doğrulanmış temel değerler:

40A / 800V DC

Üretici teknik dokümanı doğrulanmadan aşağıdaki özelliklere kesin değer verilmemiştir:

• Sigorta tipi
• Kasa ölçüsü
• Kutup sayısı
• Kesme kapasitesi
• Çalışma karakteristiği
• IEC/EN standardı
• PV sınıfı
• Sigorta yuvası uyumluluğu
• Boyut
• Ağırlık
• Çalışma sıcaklığı
