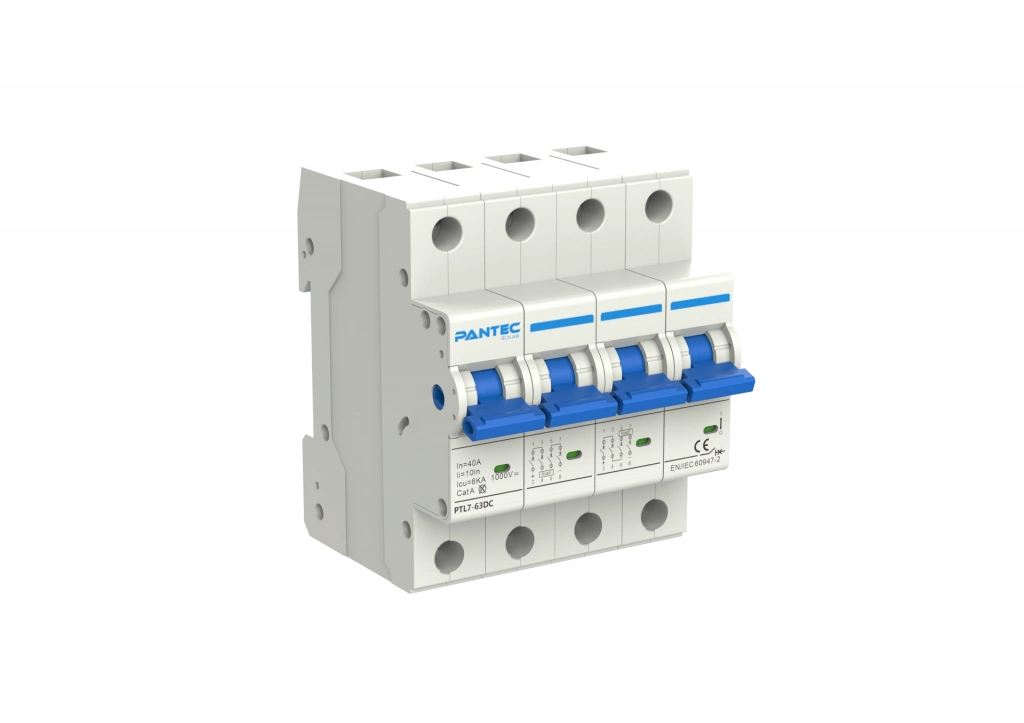

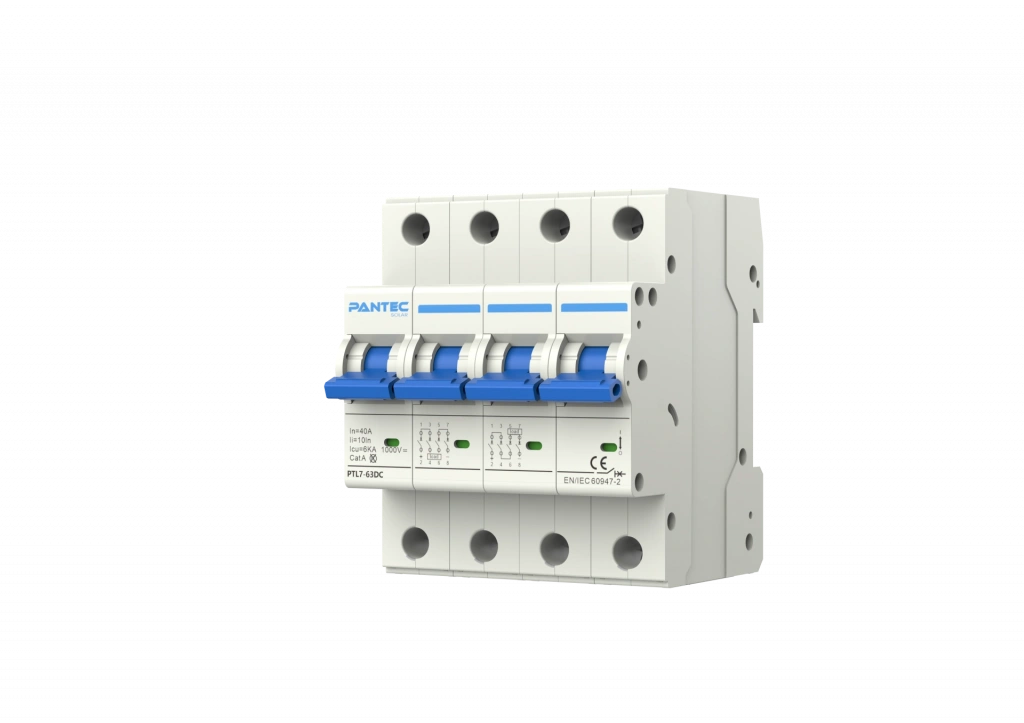

PANTEC 40A 1000V DC SİGORTA

PANTEC 40A 1000V DC Sigorta, doğru akım (DC) ile çalışan elektrik devrelerinin aşırı akım ve kısa devre gibi durumlara karşı korunmasında kullanılan bir DC devre koruma elemanıdır.

40A akım kapasitesi ve 1000V DC gerilim sınıfı, ürünü özellikle yüksek gerilimli DC uygulamalarında değerlendirmeye uygun hale getirir.

Güneş enerjisi sistemlerinde panel dizilerinden gelen DC hatların korunması, DC dağıtım sistemleri ve uygun DC elektrik devreleri bu ürünün değerlendirilebileceği başlıca uygulama alanları arasındadır.

DC SİGORTA NEDEN KULLANILIR?

DC sistemlerde oluşabilecek aşırı akım veya kısa devre durumları;

• Kabloların aşırı ısınmasına,
• Elektrik ekipmanlarının zarar görmesine,
• DC devre elemanlarının arızalanmasına,
• Yangın riskinin artmasına

neden olabilir.

Sigorta, devreden geçen akım belirlenen sınırların üzerine çıktığında devreyi keserek ilgili hattın korunmasına yardımcı olur.

Bu nedenle özellikle güneş enerjisi sistemlerinde panel, kablo, DC dağıtım ve inverter arasındaki koruma yapısının doğru şekilde tasarlanması gerekir.

40A NE ANLAMA GELİR?

Ürünün 40A değeri, sigortanın nominal akım değerini ifade eder.

Ancak 40A bilgisi, sigortanın her sistemde otomatik olarak kullanılabileceği anlamına gelmez.

Sigorta seçilirken;

• Kablo kesiti,
• Panel veya DC kaynak akımı,
• Paralel string sayısı,
• İnverter giriş özellikleri,
• DC devrenin çalışma koşulları,
• Sistem gerilimi,
• Kısa devre akımı

birlikte değerlendirilmelidir.

Özellikle güneş enerjisi sistemlerinde sigorta değeri yalnızca panelin watt değerine göre belirlenmemelidir.

1000V DC NE ANLAMA GELİR?

PANTEC 40A DC Sigorta'nın belirtilen maksimum gerilim sınıfı 1000V DC'dir.

Burada önemli nokta, 1000V DC değerinin sigortanın nominal gerilim sınıfı olmasıdır.

Bir sistemin 1000V DC seviyesinde çalıştırılabileceği sonucuna yalnızca bu bilgiyle varılmamalıdır. Sistemde kullanılan;

• Güneş panelleri,
• DC kablolar,
• Konnektörler,
• DC ayırıcılar,
• Parafudrlar,
• Sigorta yuvaları,
• İnverter

gibi bütün ekipmanların gerilim sınıfları birlikte değerlendirilmelidir.

GÜNEŞ ENERJİSİ SİSTEMLERİNDE KULLANIM

PANTEC 40A 1000V DC Sigorta, fotovoltaik sistemlerde DC tarafındaki koruma yapısının bir parçası olarak değerlendirilebilir.

Örneğin bir solar sistemde genel yapı:

Güneş Paneli → PV String → DC Koruma → DC Ayırma → İnverter

şeklinde oluşturulabilir.

Birden fazla panel stringinin paralel bağlandığı sistemlerde DC koruma özellikle önemlidir.

String sayısı arttıkça herhangi bir string üzerinde meydana gelebilecek arıza durumunda diğer stringlerden gelebilecek geri besleme akımlarının değerlendirilmesi gerekir.

Bu nedenle sigorta seçimi sistem projesine göre yapılmalıdır.

SOLAR PANEL SİGORTASI OLARAK KULLANILIR MI?

Uygun teknik koşullar sağlandığında fotovoltaik sistemlerde DC koruma amacıyla değerlendirilebilir.

Ancak bir sigortanın üzerinde 1000V DC yazması tek başına onu her güneş paneli sistemine uygun hale getirmez.

Özellikle PV sistemlerde sigortanın;

gerilim değeri + nominal akım + DC kullanım uygunluğu + kesme kapasitesi + sigorta tipi + sistem kısa devre akımı

birlikte değerlendirilmelidir.

İNVERTER DC GİRİŞ KORUMASI

Solar inverterlerin DC giriş tarafında panel dizilerinden yüksek gerilimli doğru akım gelebilir.

Bu nedenle inverterin DC giriş devresinde kullanılacak koruma ekipmanlarının inverter üreticisinin gereksinimleriyle uyumlu olması gerekir.

PANTEC 40A 1000V DC Sigorta, uygun teknik özelliklere sahip sistemlerde bu DC koruma yapısında değerlendirilebilir.

İnverterin maksimum DC giriş akımı, MPPT akım sınırı ve PV kısa devre akımı mutlaka kontrol edilmelidir.

DC SİGORTA İLE AC SİGORTA AYNI MIDIR?

Hayır.

DC ve AC devrelerde sigorta seçimi aynı şekilde yapılmamalıdır.

Doğru akım devresinde arkın söndürülmesi AC'ye göre farklıdır. Bu nedenle üzerinde yalnızca amper değeri bulunan standart bir AC sigortanın yüksek gerilimli DC devrede kullanılması doğru değildir.

Bu ürünün belirtilen değeri:

40A / 1000V DC

olduğundan, ürün seçiminde DC kullanım ve gerilim sınıfı özellikle dikkate alınmalıdır.

HANGİ SİSTEMLERDE KULLANILABİLİR?

PANTEC 40A 1000V DC Sigorta, teknik şartları uygun olan;

• Güneş enerjisi sistemleri,
• Fotovoltaik panel stringleri,
• Solar inverter DC girişleri,
• DC dağıtım panoları,
• Yüksek gerilimli DC devreler,
• DC enerji depolama ve güç sistemleri

gibi uygulamalarda değerlendirilebilir.

Uygulama öncesinde sigortanın kullanılacağı sistemin tüm elektriksel değerleri kontrol edilmelidir.

PANTEC 40A 1000V DC SİGORTA NEDEN TERCİH EDİLMELİ?

PANTEC 40A 1000V DC Sigorta;

• 40A nominal akım değeri,
• 1000V DC gerilim sınıfı,
• DC devrelerde kullanım,
• Solar ve fotovoltaik sistemlerde değerlendirilebilme,
• DC hatların aşırı akım korumasına katkı

özellikleri nedeniyle uygun projelerde tercih edilebilir.

Özellikle yüksek gerilimli güneş enerjisi sistemlerinde DC tarafın doğru korunması, sistem güvenliği açısından kritik öneme sahiptir.

UZMAN TAVSİYESİ

Solar sistemlerde sigorta seçerken sadece "Panel kaç watt?" sorusuna göre hareket etmeyin.

Doğru seçim için panelin;

• Isc değeri,
• String sayısı,
• Paralel bağlantı şekli,
• Sistem maksimum DC gerilimi,
• Kablo kesiti,
• İnverter özellikleri

birlikte değerlendirilmelidir.

Özellikle 1000V DC sistemlerde yanlış koruma ekipmanı kullanmak ciddi güvenlik riski oluşturabilir.

1000V DC seviyesindeki sistemlerin montajı ve koruma tasarımı yetkin elektrik personeli tarafından yapılmalıdır.

SIKÇA SORULAN SORULAR

PANTEC 40A 1000V DC Sigorta nedir?

PANTEC 40A 1000V DC Sigorta, doğru akım devrelerinde aşırı akım ve kısa devre durumlarına karşı koruma amacıyla kullanılan 40A nominal akım ve 1000V DC gerilim sınıfına sahip sigortadır.

PANTEC 40A DC Sigorta solar sistemlerde kullanılır mı?

Teknik özellikleri sistemle uyumlu olduğu sürece fotovoltaik ve solar DC koruma uygulamalarında değerlendirilebilir.

40A DC sigorta kaç watt panel için kullanılır?

Watt değerine bakılarak doğrudan belirlenmez. Panel Isc değeri, string sayısı, paralel bağlantı, sistem gerilimi ve kablo özellikleri birlikte değerlendirilmelidir.

1000V DC sigorta 600V DC sistemde kullanılabilir mi?

Gerilim sınıfı açısından 1000V DC değer daha yüksek bir sınıfı ifade eder; ancak sigortanın diğer teknik özelliklerinin de sistemle uyumlu olması gerekir.

1000V DC sigorta 1000V sistemde kullanılabilir mi?

Sistemin gerçek maksimum gerilimi, özellikle panel dizisinin soğuk hava koşullarındaki Voc değeri ve diğer ekipmanların gerilim sınıfları kontrol edilmeden yalnızca "1000V" bilgisine dayanarak karar verilmemelidir.

DC sigorta ile AC sigorta arasındaki fark nedir?

DC ve AC devrelerin ark söndürme özellikleri farklıdır. Bu nedenle yüksek gerilimli DC devrelerde DC kullanımına uygun sigorta kullanılmalıdır.

Güneş paneline neden sigorta takılır?

Panel stringlerinde meydana gelebilecek aşırı akım ve kısa devre durumlarına karşı DC hattın korunmasına yardımcı olmak amacıyla sigorta kullanılabilir.

PANTEC 40A 1000V DC Sigorta satın alırken nelere dikkat edilmeli?

Nominal akım, maksimum DC gerilim, sigortanın DC/PV kullanım uygunluğu, kesme kapasitesi, sigorta tipi ve kullanılacağı sistemin kısa devre akımı kontrol edilmelidir.

TEKNİK ÖZELLİKLER

Teknik bilgi notu

Mevcut ürün bilgisinde 40A ve 1000V DC değerleri doğrulanmıştır.

Aşağıdaki özellikler doğrulanmış ürün bilgisinde bulunmadığından ürün sayfasında kesin değer olarak verilmemiştir:

• Sigorta tipi/kasa ölçüsü
• Kutup sayısı
• Kesme kapasitesi
• Çalışma karakteristiği
• IEC/EN standardı
• Sigorta yuvası uyumluluğu
• Boyut
• Ağırlık
• Çalışma sıcaklığı
• PV sınıfı gibi ilave sınıflandırmalar

Bu değerler üretici teknik dokümanı ile doğrulanmadan eklenmemelidir.

NEDEN İDA SOLAR?

İda Solar Enerji olarak güneş enerjisi sistemlerinde yalnızca panel ve inverter seçimine değil, DC koruma ekipmanlarının doğru seçilmesine de önem veriyoruz.

Solar sistemlerde panel, inverter, kablo, DC sigorta, DC ayırıcı ve diğer koruma ekipmanlarının birbirleriyle uyumlu olması gerekir.

İda Solar Enerji, ETBİS'e kayıtlı bir işletme olarak güneş enerjisi sistemleri ve elektriksel ekipman seçiminde teknik destek sunmaktadır.

PANTEC 40A 1000V DC SİGORTA SATIN AL

Solar sisteminiz veya DC enerji uygulamanız için PANTEC 40A 1000V DC Sigorta arıyorsanız, ürünün sisteminize uygunluğunu birlikte değerlendirebiliriz.

İda Solar Enerji

Web: www.idasolar.com
E-posta: [email protected]
Telefon: 0544 498 61 22
Adres: Camikebir Mh. Kavaklı Sk. No:5 Bayramiç / Çanakkale

PANTEC 40A 1000V DC Sigorta fiyatı, stok durumu ve satın alma seçenekleri için İda Solar Enerji ile iletişime geçin.
